Montageortes kann das Wasser wieder entfernt werden. Beachten Sie die Südaus-
richtung für die Solarzelle. Die eingearbeitete Wasserwaage muß dabei mit ihrem
kurzen Schenkel nach Norden weisen (s. Skizze).
Um eine möglichst gute Funkabstrahlung (hohe Reichweite) zu erzielen, ist es sinn-
voll, den Regenmeßwertaufnehmer nicht direkt auf den Erdboden zu stellen. Durch
eine Montage in ca. 1 m Höhe wird zudem die Gefahr der Verschmutzung (insbe-
sondere der Solarzelle) verringet-t.
Nach dem Verschrauben des Unterteils mit dem Untergrund setzen Sie das Ober-
teil wie folgt auf:
An der Zählwippe für die Wassermenge auf dem Unterteil befindet sich mittig an
der Seite ein Stabmagnet, der die Zählimpulse der Elektronik auslöst.
Das Gehäuseoberteil ist nun so aufzusetzen, daß sich die Solarzelle ebenfalls auf
der Seite des Magneten befindet, das Elektronikteil sich diesem also direkt gegen-
über befindet, und die drei Haltenasen genau in die Halterungen des Unterteils
passen. Drehen Sie das Oberteil zum Abschluß leicht nach links, bis es fest in die
Haltenasen des Unterteils einrastet.
Damit ist der Funk-Regenmesser einsatzbereit. Gießen Sie zum Test ein wenig Was-
ser sehr langsam in den Trichter. Die aufgefangene Menge wird später im Basis-
gerät in Liter/m2 oder mm umgerechnet und angezeigt.

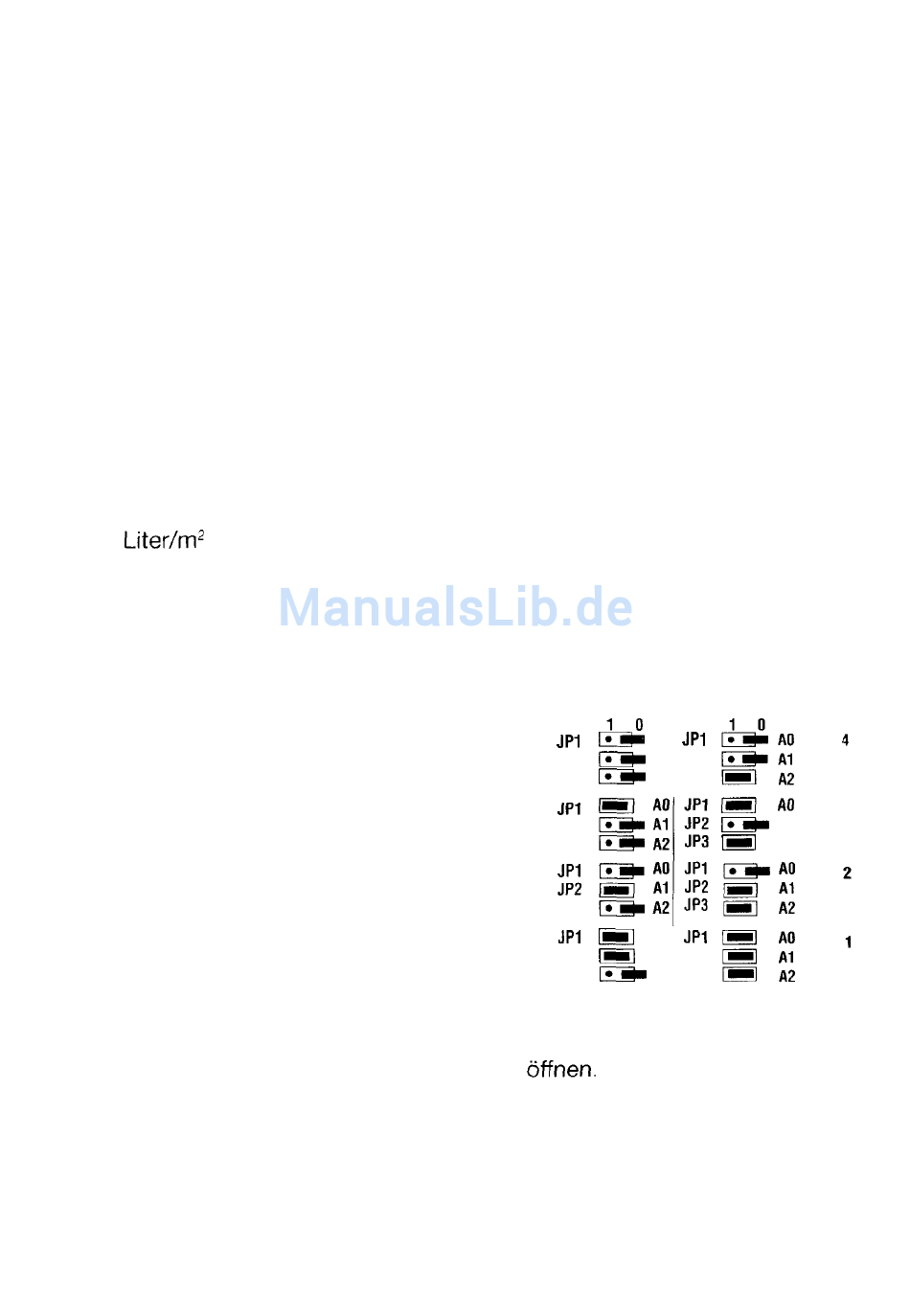

2.3.4 Adressierung der Funk-Sensoren WS 7000-22, WS 7000-25 und WS 7000-27
Das Außensensorkonzept ermöglicht den gleichzeitigen Einsatz von bis zu 8 Außen-
sensoren, deren Daten auf dem rechten oberen Anzeigefeld für die Außenwerte zur
Anzeige kommen. Jedem Sensor im Sy-
stem ist dabei eine Sensor-Adresse zuzu-
ordnen, die es dem Empfänger ermöglicht,
den Sensor störungsfrei in das Gesamtsy-
stem zu integrieren. Werksseitig ist jeder
Sensor des Typs WS 7000-25 als Sensor 1
und die Typen WS 7000-22 und WS 7000-
27 jeweils als Sensor 2 eingestellt. Die pro-
grammierbare Zuordnung ist aus nebenste-
hender Skizze ersichtlich.
Die Adressierung kann durch Sie selbst
mittels Kodierbrücken auf der Leiterseite
der Sensorplatine vorgenommen werden. Dazu ist zunächst beim WS 7000-25 die
Schutzglocke über dem Sensorgehäuse abzuschrauben und das Gehäuse durch
Entfernen der Schrauben auf der Rückseite zu öffnen. Die Typen WS 7000-22 und
-27 erfordern dazu nur das Abschrauben der Gehäuserückwand.
Danach sind die Kodierbrücken entsprechend der Adressierungstabelle zu setzen.
2.3.5 Funk-Innensensor WS 7000-22
Der Funk-Innensensor WS 7000-22 entspricht in Inbetriebnahme und Funktion dem
Funk-Innensensor WS 7000-20. Er enthält jedoch nur einen Temperatur- und
Luftfeuchtesensor, keinen Luftdrucksensor. Des weiteren kann dieser Sensor frei
10
Sensor
Jumper
a
JP2
JP3
7
JP2
JP3
6
JP3
5
JP2
JP3
Jumper
Sensor
3
