Inhaltszusammenfassung für Conrad WS 7000

  • Seite 1 Funk-Wetterstation WS 7000 Bedienungsanleitung SENSOR RADIO CONTROLLED WIRELESS WEATHER STATION...
  • Seite 2: Inhaltsverzeichnis

    Beschreibung, Montage und Inbetriebnahme der Meßwertaufnehmer 2.3.1 Funk-Innensensor WS 7000-20 2.3.2 Funk-Windsensor WS 7000-15 2.3.3 Funk-Regenmengen-Meßsystem WS 7000-16 2.3.4 Adressierung der Funk-Sensoren WS 7000-22, WS 7000-27 und WS 7000-25 2.3.5 Funk-Innensensor WS 7000-22 2.3.6 Funk-Innen-/Außentemperatursensor WS 7000-27 2.3.7 Funk-Außensensor WS 7000-25 2.3.8...
  • Seite 3: Allgemeines Und Funktion

    1. Allgemeines und Funktion Die Komfort-Funk-Wetterstation WS 7000-11 stellt ein hochwertiges, äußerst kom- fortables Universal-Wettermeßsystem dar, das die Daten von bis zu 9 externen Funk-Temperatur- und Feuchtesensoren, einem Funk-Windsensor und einem Funk- Regensensor aufnehmen, verarbeiten und anzeigen kann. Die Meßmöglichkeiten der WS 7000-11 auf einen Blick: Innentemperatur und -Luftfeuchte mit Luftdruck sowie eine von 8 weiteren Tem- peraturen mit zugehöriger Luftfeuchte...
  • Seite 4: Vorbereitung Zum Betrieb

    Die Außen-Temperatur- und Feuchtesensoren sind entsprechend Abschnitt 2.3.4 zu adressieren, 2.1. Einsetzen der Magneten in die Außensensoren Beim Funkaußensensor WS 7000-25 wird der Magnet zum Aktivieren des Systems in eine dafür vorgesehene Öffnung an der Gehäuserückseite gedrückt. Die Aktivierung des Windmeßwert-Aufnehmers erfolgt ebenfalls durch Einsetzen eines kleinen Magneten in die dafür vorgesehene Öffung.

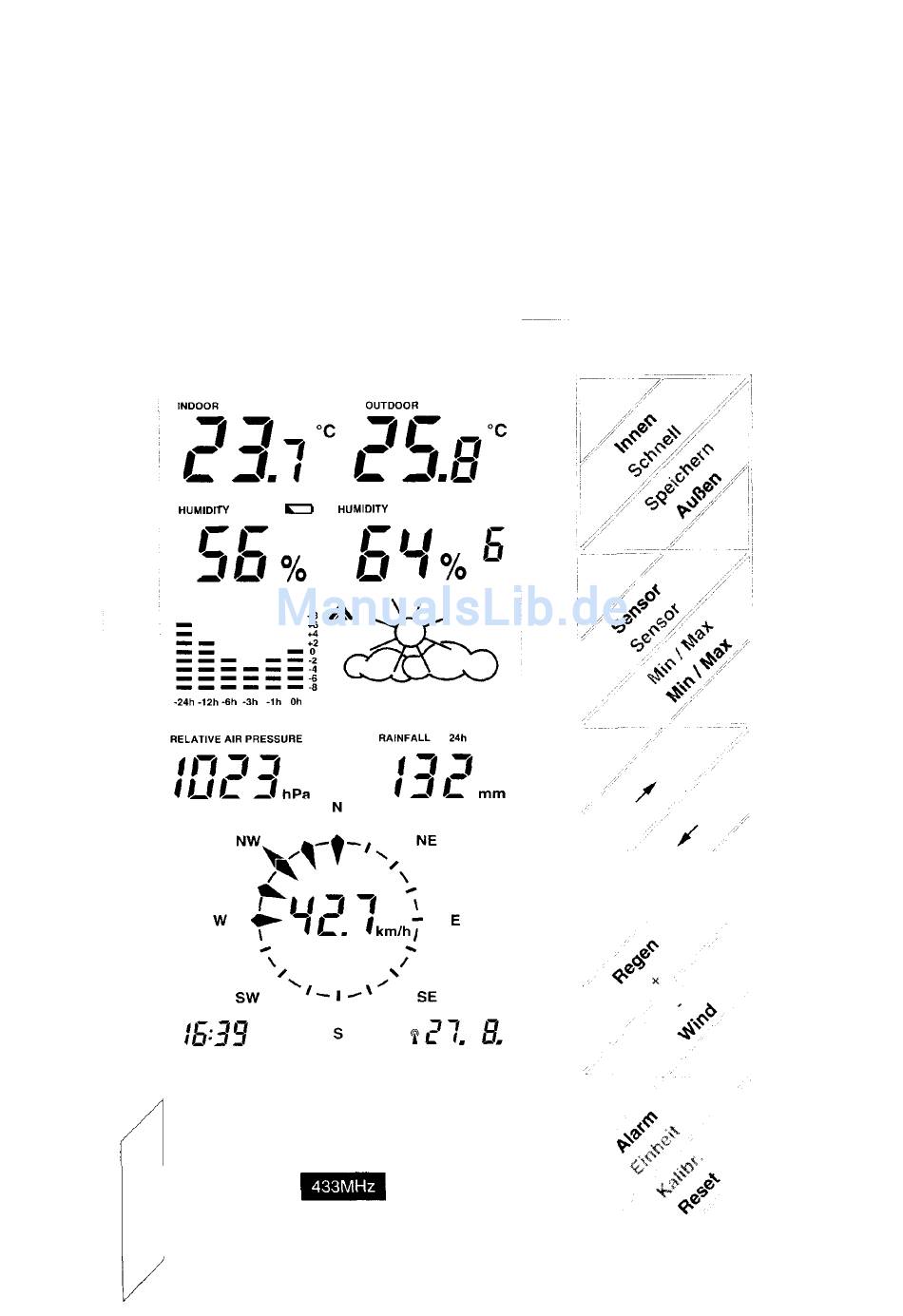

  • Seite 5 Übersicht über die Anzeigefelder des Displays Gegensatz zur realen Anzeige sind hier alle überhaupt möglichen Display- gezeigt, um alle möglichen Anzeigen zu erläutern. darstellungen Temperatur Innensensor b z w . Innen-/Außen- Aktuelle Innen-Messung: Empfundene Temperatur oder Temperatur oder Taupunkt Luftfeuchte Innensensor HUMIDITY SENSOR b z w .
  • Seite 6: Vorbereitung Des Basisgerätes

    Es erfolgt nach dem Einlegen der Batterien eine kurze Initialisierungsphase, wäh- rend der alle Segmente des Displays angezeigt werden. Nach dem Segmenttest schaltet die WS 7000-11 automatisch in einen sogenann ten Testmode, in der jeder Datenempfang auf dem Display angezeigt und durch einen Signalton quittiert wird.
  • Seite 7: Beschreibung, Montage Und Inbetriebnahme Der Meßwertaufnehmer

    Daten des Innensensor 2 anzeigen). Auch das Funk-Regenmengen-Meßsystem WS 7000-16 und der Funk-Windsensor WS 7000-15 sind fest adressiert und gehören so zu dieser Gruppe, da ihre Meßwerte ebenfalls einen festen Platz im Display (s. Seite 6, Anzeigefeld-Übersicht) besitzen. Die zweite Gruppe von Sensoren sind die Typen WS 7000-22, WS 7000-27 und WS oben im Display aus, sie sind wahlweise bis zur Anzahl von max.
  • Seite 8: Funk-Regenmengen-Meßsystem Ws 7000

    In der Grundausrichtung ist der Wind-Sensor genau in Nord-Südrichtung auszu- richten (Solarzelle nach Süden), um den genauen Nord-Bezugspunkt für die Auswerteelektronik bereitzustellen. 2.3.3 Funk-Regenmengen-Meßsystem WS 7000-16 Das Funk-Regenmengenmeßsystem arbeitet ebenfalls mit Solarstromversorgung und besitzt ebenfalls eine v o m A n w e n d e r n i c h t v e r ä n d e r b a r e Adressierung.
  • Seite 9: Adressierung Der Funk-Sensoren Ws 7000-22, Ws 7000-27 Und Ws 7000

    Sensorplatine vorgenommen werden. Dazu ist zunächst beim WS 7000-25 die Schutzglocke über dem Sensorgehäuse abzuschrauben und das Gehäuse durch Entfernen der Schrauben auf der Rückseite zu öffnen. Die Typen WS 7000-22 und -27 erfordern dazu nur das Abschrauben der Gehäuserückwand.
  • Seite 10: Funk-Innen-/Außentemperatursensor Ws 7000

    Auch dieser Sensor kann frei für die Anzeige innerhalb des Außen-Anzeigefeldes rechts oben im Display (s. Anzeigeübersicht auf Seite 6) adressiert werden. Werksseitig sind alle WS 7000-25Sensoren auf Sensor 1 eingestellt. Nach Ab- schnitt 2.3.4 ist auch eine individuelle Adressierung möglich.
  • Seite 11: Bedienung

    Begriffserklärungen). Diese Anzeige ist jedoch nur sinnvoll, wenn sich der für dieses An- Zeigefeld definierte Sensor (WS 7000-20) in entsprechender Um- gebung befindet. So ist es z. B. denkbar, daß ein solcher Sensor auf einer überdachten Terrasse einge- setzt wird, wo er der Außentemperatur und dem Wind ausgesetzt ist.
  • Seite 12: Wind

    Nochmaliges Betätigen der Taste ,,lnnen” führt zurück zur Normaltemperaturan- zeige. 3.2. Wind Das Betätigen der Taste ,,Wind” führt zum Wechsel der Einheit für die Wind- geschwindigkeitsanzeige bzw. der Umschaltung der Windgeschwindigkeitsan- zeige auf eine digitale Anzeige der Windrichtung in 5”-Schritten auf der linken Displayseite.
  • Seite 13: Min-/Max-Funktion

    Der Zeitpunkt und das Datum für die Löschung werden von der Wetterstation gespei- chert. Durch eine kurze Betätigung der Reset-Taste kann jederzeit die Zeit und das Datum der letzten Löschung angezeigt werden. Wird beim Umschalten des Regenmengenmodus von Gesamt auf 1 h oder von 1 h auf 24h die Taste länger festgehalten, so schaltet die Anzeige auf den akkumulie- renden Zähler um.
  • Seite 14: Alarmfunktion

    3.5. Alarmfunktion Sobald ein Meßwert der Wetterstation einen eingestellten Alarmwert über- oder unterschreitet, werden die Tendenzanzeige, die Luftdruckhistorie, die Wettersymbole und die Windrichtungsanzeige grundsätzlich abgeschaltet. Auf dem Display er- scheint dann nur noch die Anzeigestelle, deren Wert außerhalb des eingestellten Alarm-Fensters liegt.
  • Seite 15: Einstellung Der Alarm-Min-/Max-Werte

    falls innerhalb von 60 s keine Tastenbetätigung erfolgt, sich das Gerät automatisch in den Normalbetriebsmode zurückschaltet. In den Programmiermode gelangen Sie durch gleichzeitiges Betätigen beider Pfeil- tasten ,,c-” und ,,-->“. Statt der Uhrzeit wird jetzt ,,Pr” und die eingestellten Mininmum-Alarmwerte angezeigt. Wettersymbole, die Luftdruck-Tendenzanzeige, die Luftdruck-Historie sowie die Windrose sind abgeschaltet.
  • Seite 16 Einstellung des Höhenabgleichs für den barometrischen Luftdruck Nach Anwahl des Luftdruck-Anzeigefeldes geben Sie mittels der Tasten ,,+” bzw. möglich). Die Anzeige der Einheit hPa oder mm hat bei der Höhenkorrektur des barometrischen Luftdrucks keine Bedeutung. Durch Betätigen der Taste ,,Speichern” wird der eingestellte Wert übernommen, und die Anzeige kehrt in den Normal-Betriebsmode zurück.
  • Seite 17: Einheitenwechsel

    Sollte in seltenen Ausnahmefällen der DCF-Empfang gestört sein, so bietet die WS 7000-11 die Möglichkeit, Uhrzeit und Datum von Hand zu stellen. Dazu ist im Kalibriermode (4.2) die Pfeiltaste ,,c-” zweimal zu betätigen. Auf dem Display wird dann nur noch die Uhrzeit und das Datum angezeigt. Die Einstellung erfolgt dann entsprechend Tabelle 1.
  • Seite 18: Batteriewechsel

    Bedarfsfall der betreffende Sensor einzuschicken ist. 5. Batteriewechsel Funk-Sensoren WS 7000-20, WS 7000-22 und WS 7000-27 Die Batterien in diesen Sensoren haben eine Lebensdauer von bis zu 3 Jahren (Alkaline-Batterien). Sie sind zu wechseln, wenn die Anzeige des entsprechenden Sensors im Display des Basisgerätes für mehr als 24 Stunden ausbleibt und keine...
  • Seite 19: Störungen

    6. Störungen Wird ein Sensor 12 Stunden lang nicht mehr empfangen, so wird die Anzeige sei- ner Werte im Display ausgelassen. Um 8.00 Uhr und um 18.00 Uhr sucht das Basis- gerät für 6 Minuten nach allen Sensorsendern, falls durch zeitweilige Funkstrecken- störung die Synchronisation zwischen Sensor und Basisgerät gestört wurde, denn die Sendung findet in einem sehr schmalen Zeitfenster statt.
  • Seite 20: Technische Daten

    Funksensor stört andere Geräte im 433MHz-Bereich Die Aussendungen des Funk-Außensensors können kurzzeitig (alle 3 min für ca. 200 ms) auf dem gleichen Kanal arbeitende andere Geräte stören. Diese Störungen sind nur sehr kurzzeitig und können so vernachlässigt werden. Wenn es möglich ist, sollte man am gestörten Gerät den Kanal ändern.
  • Seite 21: Reichweite

    8. Reichweite Die Freifeldreichweite, d. h. die Reichweite bei Sichtkontakt zwischen Sender und Empfänger, beträgt unter optimalen Bedingungen 100 m. Wände und selbst Stahlbetonkonstruktionen können durchdrungen werden, wobei sich die Reich- weite jedoch entsprechend reduziert. Eine verminderte Reichweite kann folgende Ursachen haben: Hochfrequenzstörungen aller Art Bebauung jeder Art oder Vegetation...
  • Seite 22: Begriffserklärungen

    10. Begriffserklärungen DCF-77 - DCF-77 ist ein Zeitzeichensender, der im Langwellenbereich arbeitet und eine Reichweite von ca. 1500 km hat. Standort ist Mainflingen (Frankfut-UM.). Der Sender sendet ein Zeitsignal aus, das von der Physikalisch-Technischen An- stalt in Braunschweig als sog. Atomzeit geliefert wird und nur eine Zeitabweichung von weniger als 1 s in 1 Mio.
  • Seite 23: Programmiermode

    Kurzbedienanleitung Die Tastenfunktionen erscheinen als aufeinanderfolgende Schritte bei entsprechend wiederholter Tasten- betätigung. Die jeweils zuerst genannte Größe ist die Anzeige im Grundzustand. Die Ziffern in Klammern kennzeichnen den jeweiligen Abschnitt der Bedienanleitung. Die Kalibrierung ist im Abschnitt 4.2. be- schrieben. Normalbetriebsmode (3.) Taste: (3.1)
  • Seite 24 2 Schrauben M3,5 x 12 x 0,6 4 Schrauben 05x30 mit Dübeln Regenmengen 1 Magnet Meßsystem 8 Schrauben 03.5~30 mit Dübeln WS 7000-16 I n n e n s e n s o r 1 Doppelseitiges Klebeband WS 7000-20 Außensensor Sensorkopf...
  • Seite 25 Basisstation 17. Zwölf Minuten nach Aktivierung des letzten Sensors Batterien polrichtig, wie im Gehäuse angegeben, einsetzen (4 Stück LRG/AA Alkaline) 18. Basisstation 15 bis 2m von allen Sensoren aufstellen Empfang 19. In den ersten sieben Minuten wird die Basisstation die DCF-Zeit und alle vorhandenen Sensoren empfangen 20.
