HU
Használati utasítás
b
iztonsági tájékoztatás
Ez a műszer hordozható, 3 ½ digites LCD kijelzős
digitális lakatfogó, szigetelésvizsgáló funkcióval
(500 V-os szigetelésvizsgálóegységgel
(nemtartozék!))-opció. Kövesse a biztonsági
és használati utasításokat, így biztosíthatja a
műszer biztonságos működését és jó állapotát.
Használat közben tartsa be az összes
biztonsági szabványt:
Védekezés az elektromos áram veszélyei ellen.
•
Óvja a műszert a szakszerűtlen használattól.
•
A biztonsági szabványoknak való megfelelés
•
csak a műszerzsinórok hibátlan állapotában
garantált. Sérülésük esetén azonnal cserélje ki
azokat ugyanolyan típusúra.
f
igyelMeztetés
Egyetlen méréshatárban se lépje túl a
•
használati utasításban megadott túlterhelési
értéket.
Amikor a műszerrel a mérendő áramkörhöz
•
csatlakozik, ne érintse a használaton kívüli
aljzatokat.
Ha a mérendő mennyiség értéktartományát
•
nem ismeri a mérés előtt, állítsa a
funkcióválasztó kapcsolót a legmagasabb
méréshatárra.
Funkcióváltás előtt szakítsa meg a kapcsolatot
•
a mérendő áramkörrel.
TV és kapcsolóüzemű áramkörök mérésekor
•
legyen óvatos, a tesztpontokon fellépő nagy
amplitúdójú feszültségimpulzusok a műszert
tönkretehetik.
Ne mérjen ellenállást feszültség alatt lévő
•
áramkörben.
Legyen körültekintő 60 V DC vagy 30 V AC
•
(RMS)-nál magasabb feszültség mérésénél.
Tartsa ujjait a tapogató korlátja mögött. Ne
érintse a tapogató fém érintkezőjét.
figyelmeztető szimbólumok:
Veszély/fontos információ
•
Megfelelősségi szimbólum
•
(EU szabványnak)
"com" Föld (GND)
•
k
arbantartás
A műszer burkolatának kinyitása előtt mindig
•
szüntesse meg a kapcsolatot a feszültség alatt
lévő áramkörökkel.
Ha bármilyen hibát vagy rendellenességet
•
észlel, a műszert ne használja tovább,
feltétlenül javíttassa meg szakemberrel.
Soha ne használja a műszert, ha az elemtartó
•
fedele nincs a helyén vagy nincs tökéletesen
rögzítve.
Ne tisztítsa a műszert érdes eszközzökkel vagy
•
oldószeres anyagokkal. Használjon nedves
ruhát és enyhe tisztítószert.
f
Unkciók
AC áram mérés -Szigetelés vizsgálat (opció)
•
DC és AC feszültségmérés
•
Ellenállásmérés
•
Folytonosság teszt
•

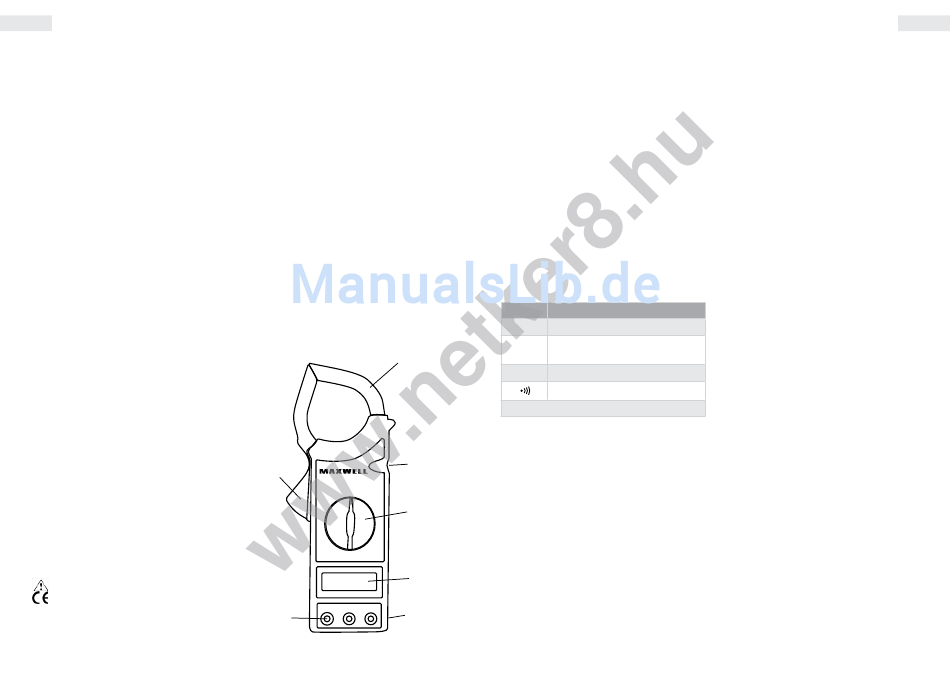

k
ezelőszervek
1
3
2
4
5
6 7
1. Lakatfogó kapcsok
2. Kioldógomb
3. 'HOLD'nyomógomb
A gomb megnyomásának hatására a kijelzőn az
éppen akkor mért érték marad, addig, amíg újra
meg nem nyomja a gombot.
(Minden funkciónál működik.)
4. Funkció és méréshatár kapcsoló
Ezzel a kapcsolóval választhatja ki a kívánt
funkciót és méréshatárt. A kapcsolót OFF
állásába állítva a műszert kikapcsolhatja.
5. LCDkijelző
6. Bemeneti csatlakozók
A műszeren 3 bemeneti csatlakozó található.
Ezek rendelkeznek túlterhelés elleni
védelemmel a táblázatban megadott határokig.
Mérésnél csatlakoztassa a fekete mérőzsinórt
a 'COM' aljzatba, a pirosat pedig a 'VΩ' jelzésű
csatlakozóba.
7. Tartószíj
Funkció Bemeneti határértékek
200 mV 250 V DC vagy AC RMS
DC V és
1000 V DC, 750 V AC (szinuszos)
AC V
Ω 250 V DC vagy AC RMS
250 V DC vagy AC RMS
Piros műszerzsinór csatlakozása: VΩ
az 'eXt' aljzat szigetelésvizsgáló csatlakoztatására szolgál
(külső banándugókkal), szigetelési ellenállás mérésénél.
H
asználat
áram mérése
Állítsa a funkciókapcsolót a megfelelő AC A
•
méréshatárra. A lakatfogó kapcsokat csíptesse
a váltóárammal átjárt vezetőre.
Ha csak az '1' jelzés látható a kijelzőn, az
•
a túlterhelést jelzi, ilyenkor kapcsoljon
magasabb méréshatárra.
szigetelés vizsgálat
Csatlakoztassa a szigetelésvizsgáló 'VΩ' , 'COM' ,
•
'EXT' banándugóit a lakatfogó 'VΩ' , 'COM' , 'EXT'
aljzataiba.
Állítsa a lakatfogó funkciókapcsolóját a 2000
•
MΩ állásba.
Használati utasítás
Állítsa a szigetelésvizsgáló méréshatár
•
kapcsolóját a 2000 MΩ pozícióba
Csatlakoztassa a tapogatókat a
•
szigetelésvizsgáló 'L' és 'E' bemeneteire. Ezalatt
a teszternek kikapcsolt állapotban kell lennie.
Állítsa a szigetelésvizsgáló 'POWER' kapcsolóját
•
'ON' állásba.
Nyomja meg a PUSH 500V nyomógombot,
•
ekkor az 500V jelzésű piros lámpa világít. A
lakatfogó kijelzőjén a szigetelési ellenállás
értéke látható. Ha a mért érték 19 MΩ-nál
kisebb, álllítsa a lakatfogót a 20 MΩ-o
Ha a szigetelésvizsgálót nem használja,
•
kapcsolja ki és a mérőzsinórokat az 'E' és 'L'
jelű aljzatokból húzza ki. Ezzel megnövelheti
az elemek élettartamát és csökkentheti az
áramütés veszélyét.
(500 V-os szigetelésvizsgáló egység csatlakoztatásával - nem
tartozék)
feszültség mérése
Csatlakoztassa a piros csatlakozót a 'VΩ' , a
•
feketét pedig a 'COM' aljzatba.
Állítsa a funkciókapcsolót a megfelelő
•
AC V vagy DC V állásba.
Érintse a tapogatókat a mérendő
•
feszültségforráshoz, és a feszültség értékét
a kijelzőről leolvashatja. (DC feszültség
mérésénél a piros tapogató polaritását jelzi a
műszer)
Ha a kijelzőn csak az '1' felirat látható, az
•
túlterhelést jelez, állítsa a funkciókapcsolót
magasabb méréshatárra.
ellenállásmérés
Csatlakoztassa a piros csatlakozót a 'VΩ' ,
•
a feketét pedig a 'COM' aljzatba. (A piros
műszerzsinór polaritása: '+' . )
Állítsa a funkciókapcsolót a megfelelő
•
ellenállás pozícióba.
Érintse a tapogatókat az ellenálláshoz, és a
•
kijelzőről leolvashatja a mért értéket.
Ha az ellenállás értéke nagyobb a választott
•
méréshatár maximális értékénél vagy a
kimenetre nem csatlakoztat ellenállást, a
kijelzőn az '1' felirat látható.
Ha az ellenállás áramkör részét képezi,
•
kapcsolja ki a tápfeszültséget és süssön ki
minden kondenzátort, mielőtt csatlakoztatnáa
műszerhez.
