Uputstvo za upotrebu
i
nforMacie of
bezbednosti
Digitalna strujna klešta su prenosni instrument
sa prikazom na 3 1⁄2 digitnim LCD displeju.
Opcino postoji 500V –tni dodatak za ispitivanje
izolacije.Pridržavajte se uputstva za upotrebu i
bezbednost, kako bi instrument bio siguran po
vas i pouzdan i tačan prilikom merenja.
prilikom upotrebe pridržavajte se svim
bezbedonosnih propisa:
Zaštitite se od udara električne struje.
•
Instrument uvek koristite namenski i po
•
propisu.
Bezbednosni standardi će isključivo biti
•
garantovani pri upoterbi mernih kablova u
potpuno ispravnom stanju. Ukoliko su merni
kablovi oštećeni zamenite ih sa istim tipom
mernih kablova.
U
pozorenje
Nikada nemojte meriti vrednosti veće od
•
vrednosti preopterećenja zadatih u uputstvu
za upotrebu.
Kada je instrument priključen u strujni krug
•
nikako ne dodirujte slobodne utičnice na
instrumentu.
Pri merenju nepoznatih veličina funkcijski
•
prekidač postavite na najveći merni opseg.
Pre promene načina merenja obavezno
•
odspojite instrument iz strujnog kruga.
Budite oprezni kod merenja kućnih aparata
•
kao što je npr. TV, manifestovani naponski
impulsi velikih amplituda na test tačkama
mogu da oštete instrument.
Otpor nikada nemojte meriti ukoliko je strujni
•
krug pod naponom.
Budite veoma pažljivi kod merenja vrednosti
•
60 V DC odnosno 30 V AC (RMS)ili viših
vrednosti. Držite prste iza zaštitnih barijera
na mernim pipalicama. Nikada ne dodirujte
metalne delove na čeljustima instrumenta.
simboli upozorenja:
Opasnost/Bitna informacija
•
Simbol podleganja
•
(EU standardima)
"com" Uzemljenje (GND)
•
o
državanje
Pre rastavljanja instrumenta,odnosno skidanja
•
držača poklopca baterije,obavezno odspojite
instrument iz strujnog kruga pod naponom.
Ukoliko uočite bilo kakvu grešku odnosno
•
nepravilan rad, instrument ne koristite na
dalje, obavezno ga odnesite ovlašćenom licu
na servis.
Nikada ne koristite instrument, ukoliko je
•
odstranjen poklopac držača baterije,odnosno
nije pravilno fiksiran na instrumentu.
Nikada ne čistite instrument sa razređivačem
•
odnosno jakim hemikalijama.
f
Unkciók
Merenje AC struje – Ispitivanje izolacije
•
(opcionalno)
Merenje DC i AC napona
•
Merenje otpora
•
Continuity test
•

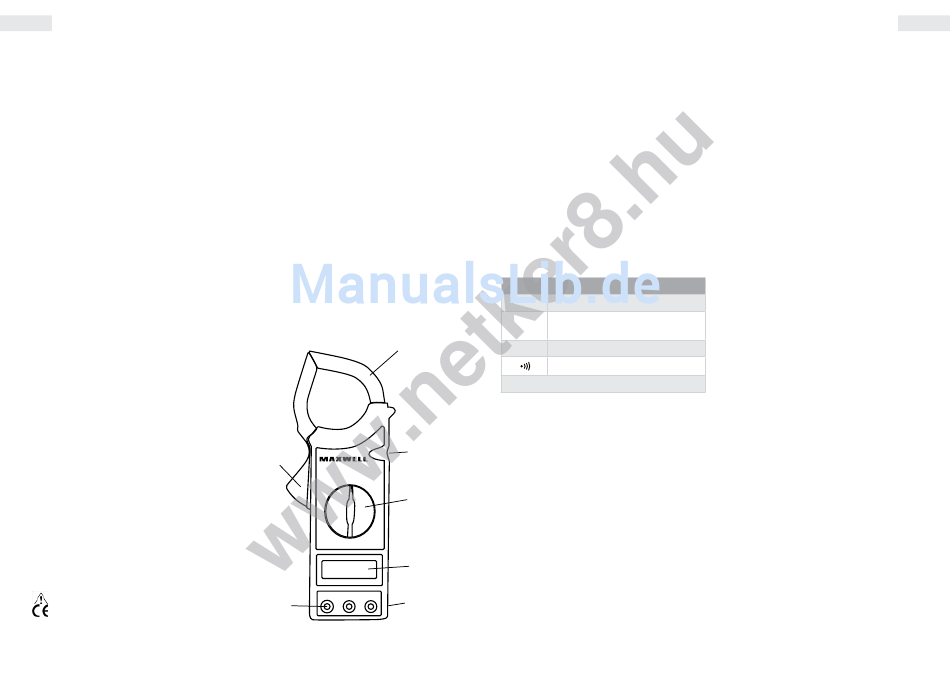

k
ontrole
1
3
2
4
5
6 7
1. Transformatorsko jezgro čeljusti
2. Taster za otpuštanje čeljusti
3. 'HOLD' dugme
Pritiskom na dugme trenutno merena vrednost
biće memorisana, sve do ponovnog pritiska na
dugme. (Kod svake funkcije.)
4. Prekidač za funkcije i merni opseg
Sa ovim prekidačem možemo odabrati željeni
merni mod i merni opseg. Prebacivanjem
kružnog prekidača u OFF poziciju isključujete
instrument.
5. LCD displej
6. Ulazni konektori
Na instrumentu postoje 3 utičnice. Utičnice
raspolažu sa zaštitom od preopterećenja do
granica zadatih u tabelama. Kod merenja crni
merni kabel spojite u 'COM' utičnicu, a crveni
merni kabel u 'VÙ' utičnicu.
7. Pojas za držanje
Funkcija Ulazne granične vrednosti
200 mV 250 V DC ili AC RMS
DC V i
1000 V DC, 750 V AC (sinusno)
AC V
Ω 250 V DC ili AC RMS
250 V DC ili AC RMS
Spajanje crvenog mernog kabla: VΩ
'eXt' utičnica služi za ispitivanje izolacije (sa spoljnim
banana konektorima), kod merenja otpora izolacije.
U
potreba
merenje struje
Funkcijski kružni prekidač prebacite u AC A
•
merni opseg. Sa mernim transformatorskim
čeljustima obuhvatite provodnik kroz koji teče
naizmenična struja.
Ukoliko se na displeju pojavi samo '1' oznaka,
•
to je simbol za preopterećenje, u tom slučaju
prebacite na veći merni opseg.
ispitivanje izolacije
Priključite banana konekotre ispitivača
•
izolacije sa oznakama 'VΩ' , 'COM' , 'EXT' u
utičnice na strujnim kleštima identično
markiranim 'VΩ' , 'COM' , 'EXT' .
Podesite kružni prekidač u 2000 MÙ poziciju.
•
Na ispitivaču izolacije selektor podesite u 2000
•
Uputstvo za upotrebu
MΩ poziciju
Povežite pipalice na 'L' i 'E' utičnice ispitivača
•
izolacije pri čemu tester izolacije mora biti
isključen.
Uključite ispitivač izolacije pomeranjem
•
'POWER' prekidača u 'ON' poziociju.
Pritisnite PUSH 500V dugme, tada će signalna
•
lampica 500V da zasvetli crveno. Na displeju
strujnih klešta biće prikazan simbol ispitivanja
izolacije. Ukoliko je merena vrednost manja od
19 MΩ prebacite strujna klešta na merni opseg
od 20 MΩ
Ukoliko ispitivač izolacija ne koristite, isključite
•
ga i merne kablove izvucite iz utičnica
označenim sa 'E' i 'L' . Time produžujete životni
vek baterije i smanjujete rizik od strujnog
udara.
(500 V-tni ispitivač izolacije –je opcioni dodatak)
merenje napona
Priključite crveni konektor u 'VΩ' , a crni u
•
'COM' utičnicu.
Funkcijski kružni prekidač prebacite u
•
odgovarajući AC V ili DC V položaj.
Priključite pipalice u strujni krug koji želite
•
meriti, a merena vrednost će biti prikazana na
displeju. ( Kod DC merenja napona instrument
će prikazati polaritet crvene pipalice)
Ukoliko se na displeju pojavi isključivo natpis
•
'1' , to je znak preopterećenja, prebacite
funkcijski kružni prekidač na veći merni opseg.
merenje otpora
Priključite crveni konektor u 'VΩ' , a crni u
•
'COM' utičnicu. (polaritet crvenog mernog
kabla je : '+' . )
Prebacite funkcijski kružni prekidač u
•
odgovarajući položaj za merenje otpora.
Spojite pipalice na otpornik, i očitajte merenu
•
vrednost na displeju.
Ukoliko je vrednost otpora veća od
•
maksimalne vrednosti odabranog mernog
opsega ili na izlaz ne spojite otpornik, na
displeju će se pojaviti simbol '1' .
Ukoliko otpornik predstavlja komponentu
•
strujnog kruga, isključite dovod napajanja
i ispraznite kondenzatore, pre spajanja
instrumenta.
