SK
Uživateľská príručka
b
ezpečnostná inforMácia
Tento prístroj je jedno prenosné, 3 1⁄2 digitové,
digitálne zámkové kliešte s LCD monitorom,
s funkciou testovania izolácie (s 500 V-ovou
jednotkou testovania izolácie (to nie je
príslušenstvo!))-opcia. Nasledujte bezpečnostné
informácie a návod na použitie, tak môžete
zaistiť bezpečné fungovanie a dobrý stav
prístroja.
pri používaní dodržte tieto bezpečnostné
normy:
Ochrana proti nebezpečia elektrického prúdu.
•
Chráňte prístroj pred neodborného
•
používania.
Korešpondencia bezpečnostným noriem
•
je garantovaný len v bezpochybnom stave
meracích šnúr. V prípade poškodenia ich ihned
vymeňte na taký istý typ.
U
pozornenie
Neprekročujte hodnotu preťažovania uvedenú
•
v návode na použití v žiadnej hranici merania .
Ked sa s prístrojom pripojíte na prúd merania,
•
nedotýkajte sa nepoužívané spodky.
Ak nepoznáte ...meraného množstva, nastavte
•
spínač výber funkcie na najvyššiu hranicu
merania.
Pred zmenou funkcie zrušte kontakt s prúdom
•
merania.
Pri meraní TV a spínací obvodu prúdu budte
•
opatrný, lebo impulzy napätia s veľkou
amplitúdou, ktoré sa vyskytnú na testovaných
bodov môžu prístroj zničiť.
Nemerajte odpor v prude pod napätím.
•
Budte opatrný pri meraní napätia vyššieho ako
•
60 V DC alebo 30 V AC (RMS). Držte prsty za
bariérou hmatadla. Nedotýkajte sa kovového
kontaktu hmatadla
symboly upozornenia:
Nebezpečenstvo/dôležitá informácia
•
Symbol korešpondencie (norme EU)
•
"com" Zem (GND)
•
Ú
držba
Pred otvorením zábalu prístroja vždy zrušte
•
kontakt s prúdmi pod napätím.
Ak zistíte akúkoľvek chybu alebo
•
nepravidelnosť, dalej prístroj nepoužívajte,
a bezpodmienečne ho dajte opraviť s
odborníkom.
Nikdy nepoužívajte prístroj, ak pokrývka
•
batérie nie je na mieste alebo nie je perfektne
fixovaný.
Nečistite zaridenie s miernou čistiacou
•
prostriedkou.
f
Unkcie
Meranie prúdu AC – testovanie izolácie (opcia)
•
Meranie napätia DC a AC
•
Meranie odporu
•
Test kontinuity
•

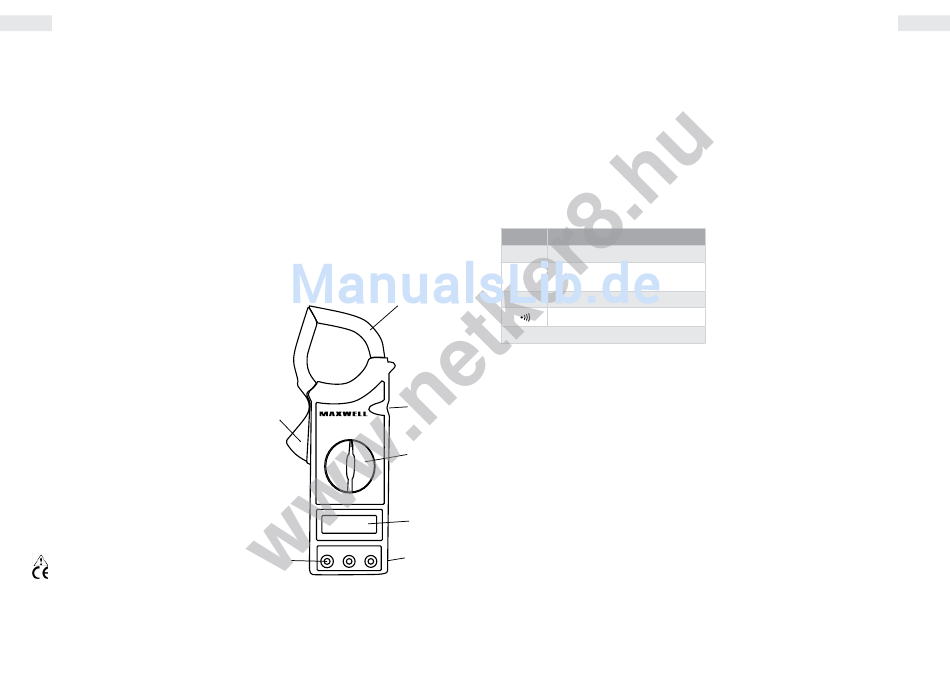

k
ontrolky
1
3
2
4
5
6 7
1. Transformátor sponky
2. Tlačidlo odomknutia
3. Tlačodlo 'HOLD'
Stlačením tlačidla na monitore zostane práve
meraná hodnota, kým znova netlačíte tlačidlo
(funguje pri každej funkcie.)
4. Tlačidlo funkcia a limit merania
S týmto tlačidlom môžete vybrať požadovanú
funkciu a limit merania. Zastavením spínača do
OFF, prístroj môžete vypnúť.
5. Monitor LCD
6. Vstupné konektory
Na prístroje sa nachádzajú 3 vstupné konektory.
Tieto obsahujú ochranu proti preťaženiu do
limit dané v tabuľke. Pri meraní pripojte čiernu
meraciu šnúru do zásuvky 'COM' , a červenú do
zásuvky 'VÙ' .
7. Držiací opasok
Funkcia Vstupné limitné hodnoty
200 mV 250 V DC alebo AC RMS
DC V a
1000 V DC, 750 V AC (sinusový)
AC V
Ω 250 V DC alebo AC RMS
250 V DC alebo AC RMS
Pripojenia červene zásuvky: VΩ
spodka 'eXt' slúži na pripojenie testovania izolácie
(vonkajšie banánikové zástrčky), pri meraní odporu
izolácie.
p
oUžívanie
meranie prúdu
Nastavte spínač funkcie na vhodnú hranicu
•
merania AC A. Spony transformátora pripínajte
na vodič prechádzaný striedavým prúdom.
Ak na monitore vidíte len signál '1' , to
•
znamená preťažovanie, vtedy napnite na vyšší
limit merania.
testovanie izolácie
Pripojte banánikové zástrčky 'VΩ' , 'COM' , 'EXT'
•
testovanie izolácií do zásuvky 'VΩ' , 'COM' , 'EXT'
zámkovej kliešti.
Nastavte spínača funkcie zámkovej kliešte do
•
pozície 2000 MÙ.
Nastavte spínača meracieho limita testovacej
•
izolácií do pozície 2000 MΩ.
Pripojte hmatadlo na vstupy 'L' a 'E' testovača.
•
Pritom tester musíbyť vypnutý.
Nastavte tlacidlo testovača 'POWER' do 'ON' .
•
Uživateľská príručka
Stlačte tlačidlo PUSH 500V, vtedy svieti lampa
•
so signálom 500V . Na monitore zámkovej
kliešte vidíte hodnotu odporu izolácií. Ak
meraná hodnota je menšia ako 19 MΩ,
nastavte zámkové kliešte do20 MΩ.
Ak tester nepoužívate, vypnite ho a vytiahnite
•
meracie šnúry zo spodkov 'E' a 'L' . s tým
môžete zvýšiť životnosť batérie a znížiť
nebezpečie úrazu prúdom.
(s pripojením 500 V-ovej jednotky-nie je príslušenstvo)
meranie napätia
Pripojte červený konektor do 'VΩ' , a čierny do
•
'COM' .
Nastavte spínač funkcie do vhodného AC V
•
alebo DC V.
Pridajte hmatadlá k napätiu merania, a
•
hodnota napätie sa objaví na monitore
(pri meranie napätie DC prístroj signalizuje
polaritu červenej hmatadla)
Ak sa na monitore objaví len nápis '1' , to
•
znamená prťaženie, nastavte spínač funkcie na
vyššiu hranicu merania.
meranie odporu
Pripojte červený konektor do zásuvky 'VΩ' , a
•
čierny do zásuvky 'COM' . (polarita červenej
meracej šnúry je: '+' . )
Nastavte spínač funkcie do vhodnej pozície
•
odporu.
Pridajte hmatadlá k odporu , a na monitore sa
•
objaví meraná hodnota.
Ak hodnota odporu je väčšia ako maximálna
•
hodnota vybranej limitu merania alebo na
výstup nepripojíte odpor, na monitore sa
objaví '1' .
Ak odpor je súčasťou prúdu, vypnite napätie
•
silu a vybite každý kondenzátor pred
pripojením k prístroju.
test kontinuity
Pripojte červený konektor do zásuvky 'VΩ' , a
•
čierny do zásuvky 'COM' .
Nastavte spínač funkcie do pozície ???.
•
Pripojte hmatadlá na dve body prúdu merania.
•
Ak prúd nie je roztrhaný (R< 50Ω), zastavaná
píšťaľa vydáva zvukový signál.
opis
Presnosť, pri 23 °C+/-5 °C, a v prípade
•
