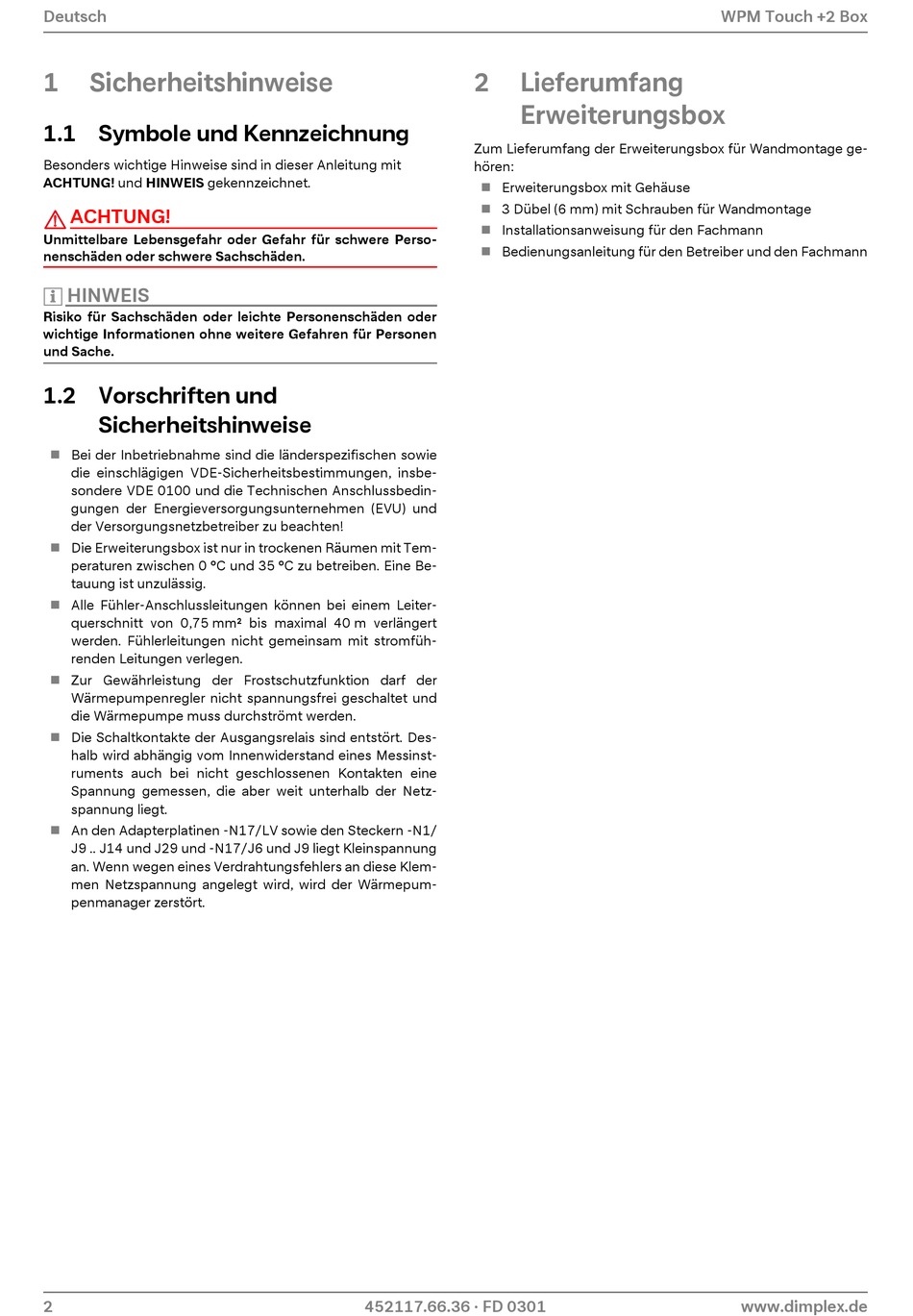

Deutsch
1

Sicherheitshinweise

1.1 Symbole und Kennzeichnung

Besonders wichtige Hinweise sind in dieser Anleitung mit
ACHTUNG! und HINWEIS gekennzeichnet.
ACHTUNG!
Unmittelbare Lebensgefahr oder Gefahr für schwere Perso-
nenschäden oder schwere Sachschäden.
HINWEIS
HINWEIS
Risiko für Sachschäden oder leichte Personenschäden oder
wichtige Informationen ohne weitere Gefahren für Personen
und Sache.
1.2 Vorschriften und
Sicherheitshinweise
 Bei der Inbetriebnahme sind die länderspezifischen sowie
die einschlägigen VDE-Sicherheitsbestimmungen, insbe-
sondere VDE 0100 und die Technischen Anschlussbedin-
gungen der Energieversorgungsunternehmen (EVU) und
der Versorgungsnetzbetreiber zu beachten!
Die Erweiterungsbox ist nur in trockenen Räumen mit Tem-

peraturen zwischen 0 °C und 35 °C zu betreiben. Eine Be-
tauung ist unzulässig.
 Alle Fühler-Anschlussleitungen können bei einem Leiter-
querschnitt von 0,75 mm² bis maximal 40 m verlängert
werden. Fühlerleitungen nicht gemeinsam mit stromfüh-
renden Leitungen verlegen.
 Zur Gewährleistung der Frostschutzfunktion darf der
Wärmepumpenregler nicht spannungsfrei geschaltet und
die Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Des-

halb wird abhängig vom Innenwiderstand eines Messinst-
ruments auch bei nicht geschlossenen Kontakten eine
Spannung gemessen, die aber weit unterhalb der Netz-
spannung liegt.
An den Adapterplatinen -N17/LV sowie den Steckern -N1/

J9 .. J14 und J29 und -N17/J6 und J9 liegt Kleinspannung
an. Wenn wegen eines Verdrahtungsfehlers an diese Klem-
men Netzspannung angelegt wird, wird der Wärmepum-
penmanager zerstört.
2
2 Lieferumfang
Erweiterungsbox
Zum Lieferumfang der Erweiterungsbox für Wandmontage ge-
hören:
Erweiterungsbox mit Gehäuse

3 Dübel (6 mm) mit Schrauben für Wandmontage

Installationsanweisung für den Fachmann

Bedienungsanleitung für den Betreiber und den Fachmann

452117.66.36 · FD 0301
WPM Touch +2 Box
www.dimplex.de
