9.11

PRIMERI PRAVILNE NAMESTITVE

• Namestitev dimniške cevi Ø100/120 mm z večjo odprtino za prehod cevi.
• Stara dimniška cev, kanalizirana minimalno Ø100/120 mm z realizacijo zunanjega okenca, ki omogoča
čiščenje dimnika.
46

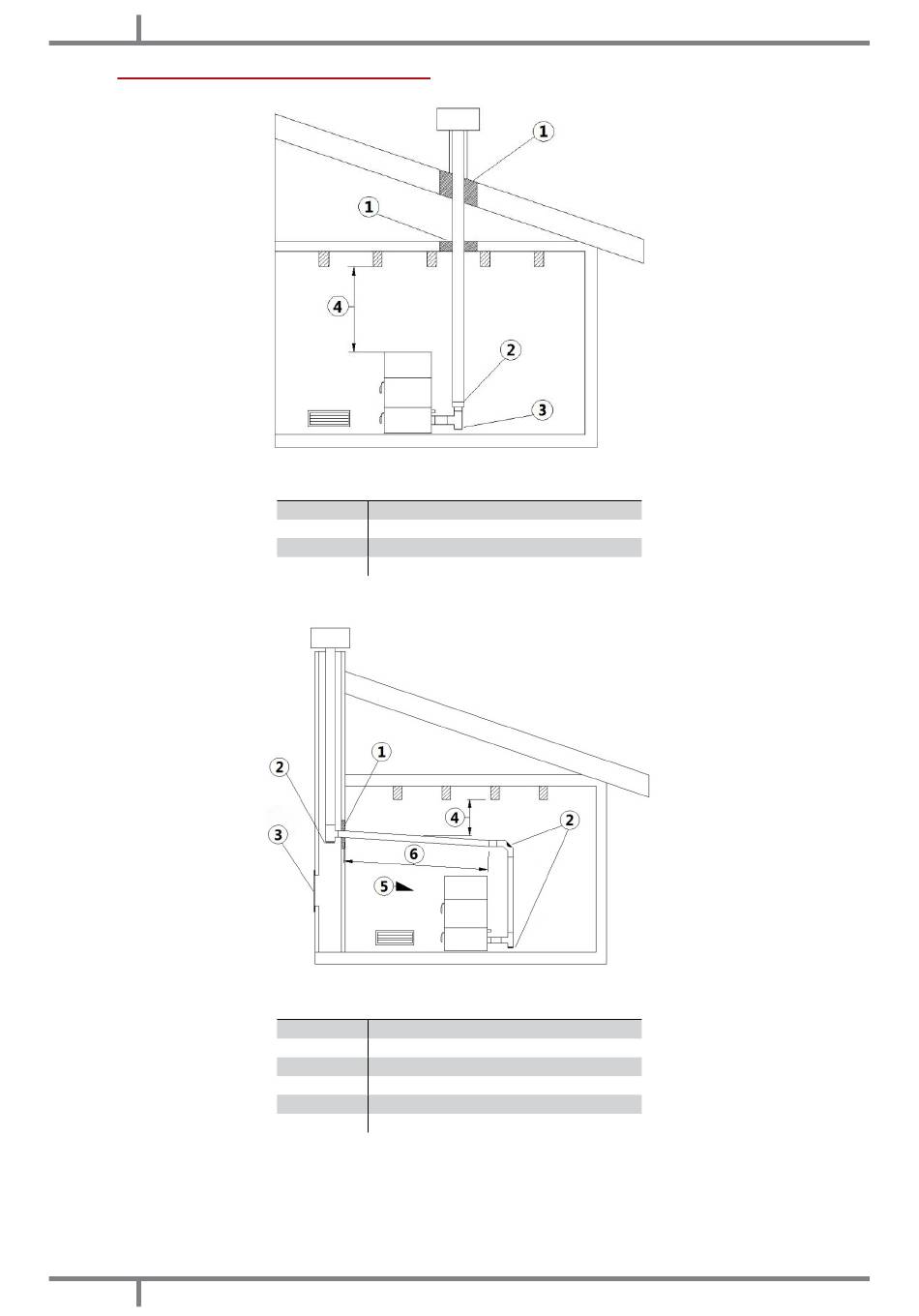

Fig. 11 - Primer 1
LEGENDA Fig. 11 na str. 46
1 Izolacija
2
Redukcija z Ø100 na Ø80 mm
3
Inšpekcijski pokrov
4
Minimalna varnostna razdalja = 0,5 mt
Fig. 12 - Primer 2
LEGENDA Fig. 12 na str. 46
1
Izolacija
2 Inšpekcijski pokrov
3
Inšpekcijska vratca
4
Minimalna varnostna razdalja = 0,5 mt
5
Naklon ≥ 3°
6
Vodoravni del ≤ 1 mt
