DE
• Spezifische Rohre aus Blech für Rauchfänge mit Ø80 mm oder Ø 100 mm verwenden, je nach Art der Anlage,
mit Silikondichtungen.
• Der Einsatz von flexiblen Metallschläuchen aus Faserzement- oder Aluminium ist verboten.
• Für den Richtungswechsel muss immer ein Anschluss (mit Winkel > 90 °) mit Inspektionsdeckel verwendet
werden, der eine einfache regelmäßige Reinigung der Rohre ermöglicht.
• Immer darauf achten, dass nach der Reinigung die Inspektionsdeckel fest hermetisch mit der dafür
vorgesehenen funktionstüchtigen Dichtung verschlossen werden.
• Es ist verboten, mehrere Geräte mit demselben Rauchabzugskanal zu verbinden.
• Es ist verboten, in denselben Rauchabzugskanal den Auslass von darüberliegenden Abzugshauben zu leiten.
• Der direkte Wandauslass der Verbrennungsprodukte nach außen und in geschlossene Bereiche auch im
Freien ist verboten.
• Es ist verboten, weitere Geräte welcher Art auch immer (Holzöfen, Abzugshauben, Kessel, etc ...) anzuschließen.
• Der Rauchgaskanal muss mindestens 500 mm von brennbaren oder wärmeempfindlichen Bauteilen entfernt sein.

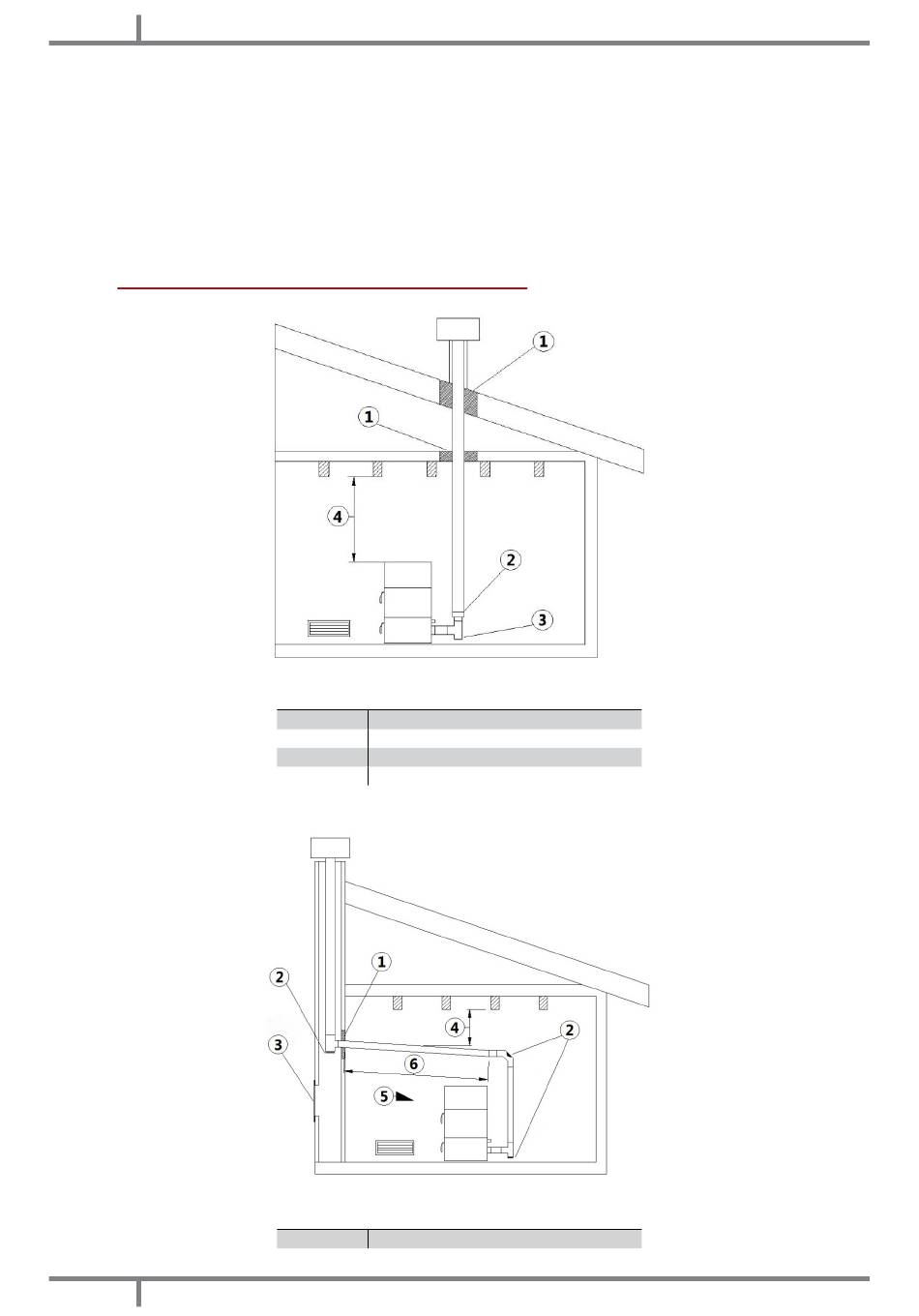

9.11 BEISPIEL FÜR EINE KORREKTE INSTALLATION
• Installation Rauchabzug Ø100/120 mm mit erweiterter Bohrung für den Durchgang des Rohrs.
12
Fig. 11 - Beispiel 1
LEGENDE Fig. 11 auf S. 12
1
Isolierstoff
2
Reduzierstück von Ø100 auf Ø80 mm
3
Inspektionsdeckel
4 Min. Sicherheitsabstand = 0,5 m
Fig. 12 - Beispiel 2
LEGENDE Fig. 12 auf S. 12
1
Isolierstoff
CLOE - CLOE - SQUARE
3
