V določenih državah in/ali kraih, je zaprt sistem obvezen: v primeru dvoma vedno upoštevajte
bolj restriktivne predpise.

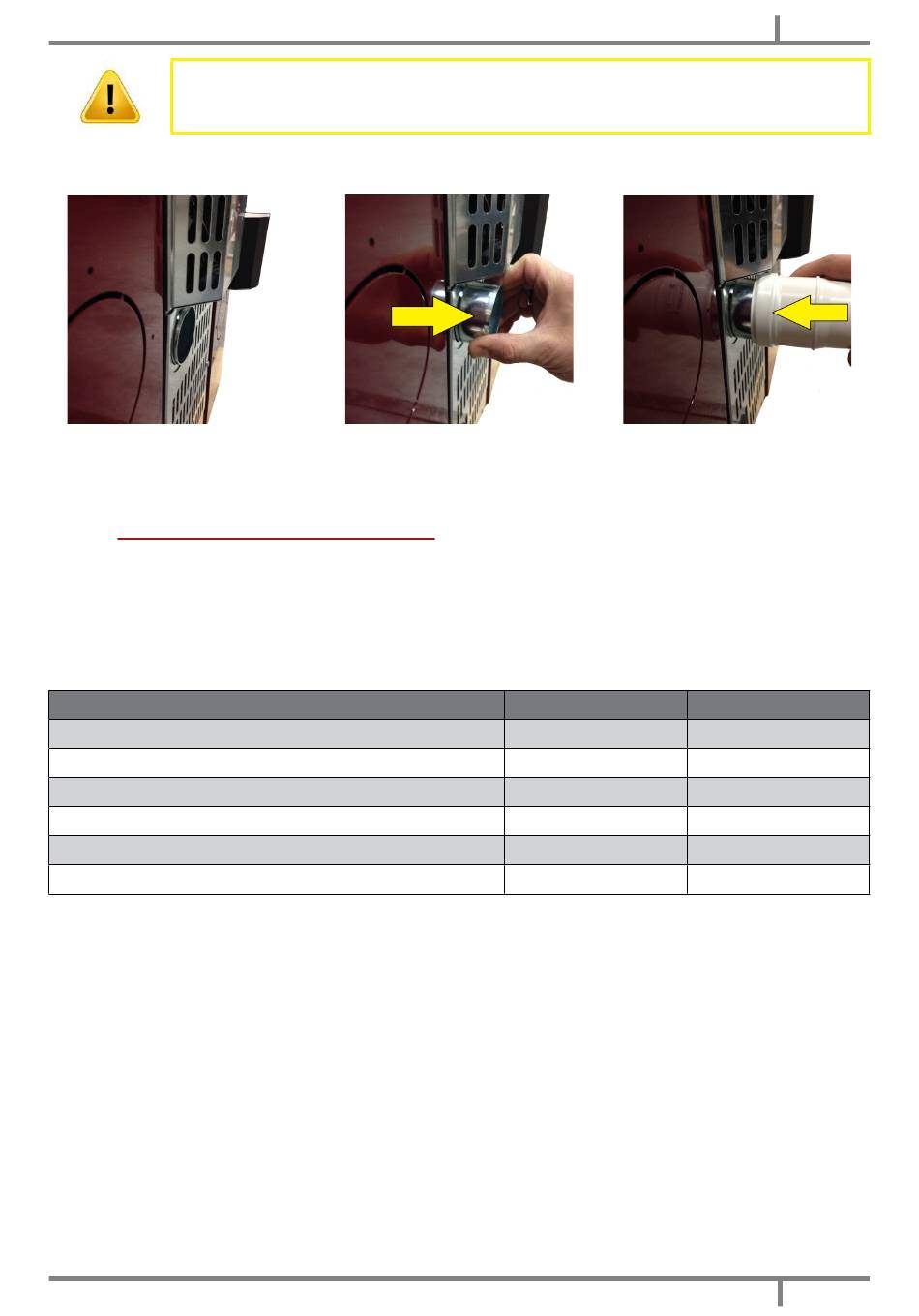

Postopek povezave na peč preko neprepustne komore s koncentričnim sistemom:
Fig. 8 - Faza 1
• Original položaj cev vse vrnjeno (glej Fig. 8 na str. 45).
• Izvlecite cev 2 cm (glej Fig. 9 na str. 45).
• Vstavite ženskega cev O 6 cm (glej Fig. 10 na str. 45).
9.10 POVEZAVA Z DIMNIŠKO CEVJO
Peč na pelete deluje na princip prisilnega vleka, ki ga povzroča ventilator, potrebno se je prepričati, da so vsi
vodi izvedeni brezhibno, v skladu s predpisi EN 1856-1, EN 1856-2 in UNI/TS 11278 glede izbire materialov, celoten
sistem pa mora izvesti specializirano osebje ali podjetje, v skladu z UNI 10683:2012.
• Povezava med aparatom in dimniško cevjo mora biti kratka, ter s tem izboljšati vlek in se izogniti nastajanju
kondenza v ceveh.
• Dimni kanal mora biti enak ali večji od izpušnega kanala (Ø 80 mm).
• Nekateri modeli peči imajo odvod lateralno in/ali zadaj. Prepričajte se, da je odcod, ki ga ne uporabljajte,
zaprt s priloženim pokrovom.
TIP SISTEMA
Minimalna vertikalna dolžina
Maksimalna dolžina (z 1 spojem)
Maksimalna dolžina (s 3 spoji)
Maksimalno število spojev
Horizontalni deli (minimalni naklon 3%)
Namestitev na nadmorski višini, višji od 1200 m.
• Uporabite specifično cev iz pločevine za dimno napeljavo Ø80 mm ali Ø100 mm, glede na tipologijo sistema,
s silikonskimi tesnili.
• Prepovedana je uporaba fleksibilnih kovinskih cevi iz vlaknatega cementa ali aluminija.
• Za spremembo smeri je potrebno uporabiti vedno spoj (s kotom > di 90°) z inšpekcijskim pokrovom, ki omogoča
preprosto redno čiščenje cevi.
• Prepričajte se, da se po čiščenju inšpekcijski pokrovi hermetično zaprejo s pripadajočim učinkovitim tesnilom.
• Na en dimni kanal je prepovedano povezati več aparatov.
• V isti dimni kanal je prepovedano speljati izpuhe iz višje ležečih nap.
• Prepovedan je direkten izpust produktov zgorevanja ob steni, ven in v zaprte prostore, tudi na prosto.
• Prepovedano je povezovati katerekoli druge aparate (peči na drva, nape, kotle, itd....).
• Dimni kanal mora biti najmanj 50 mm stran od vnetljivih gradbenih elementov ali elementov, občutljivih na
toploto.
CLOE - CLOE - SQUARE
3
Fig. 9 - Faza 2
CEV Ø80 mm
1,5 mt
6,5 mt
4,5 mt
3
2 mt
NE
SL
Fig. 10 - Faza 3
CEV Ø100 mm
2 mt
10 mt
8 mt
3
2 mt
Obvezno
