9.4 Einbaumaße

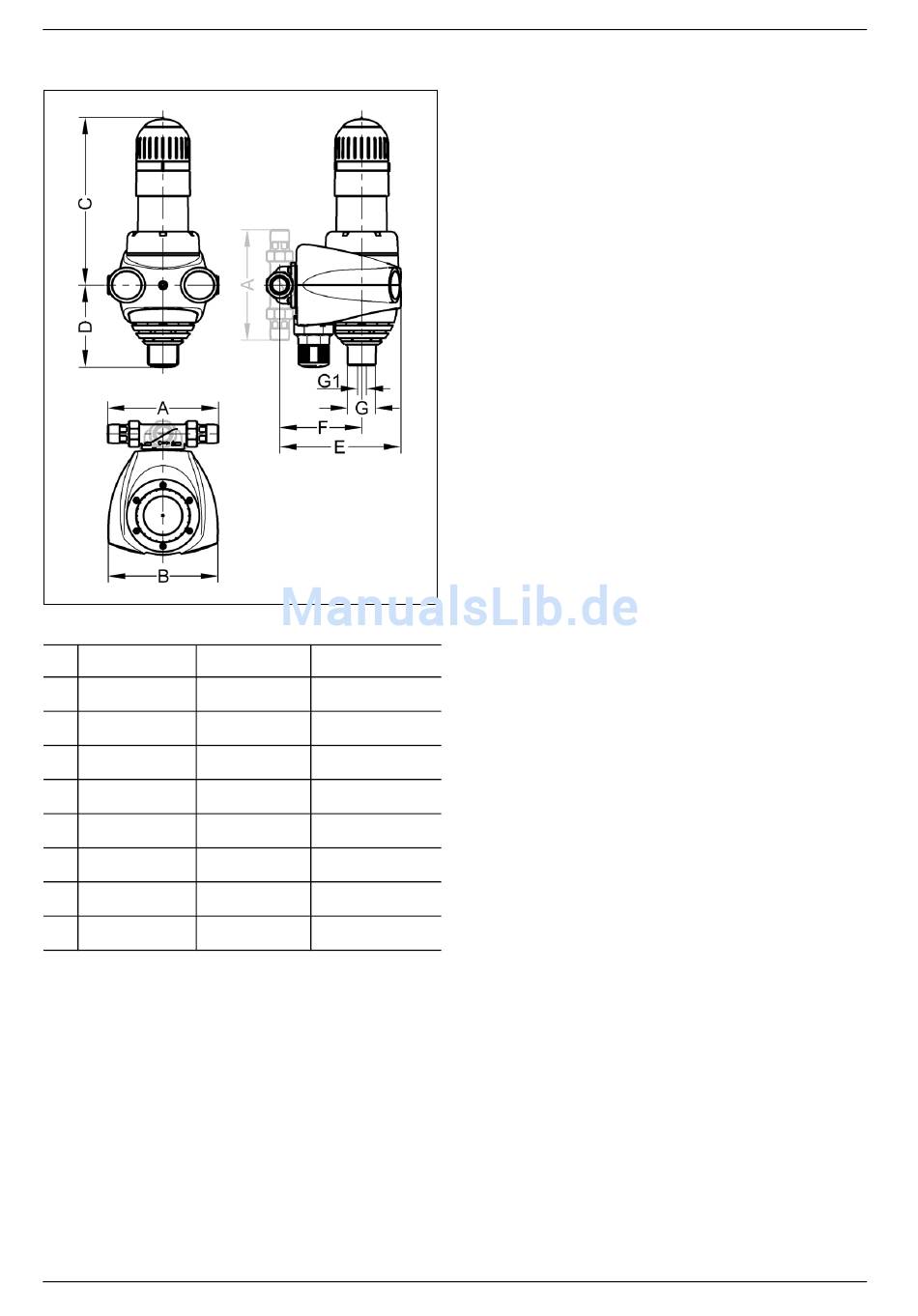

Abb. 7: Einbaumaße
JPM-QC ¾" JPM-QC 1" JPM-QC 1¼"
A 180
B 193
C 292
D 145
E 214
F 145
G 50
G1 14
Alle Maße in [mm] (siehe Abb. 7)
A = Einbaulänge
B = Gerätebreite
C = Höhe oberhalb Rohrmitte
D = Höhe unterhalb Rohrmitte
E = Einbautiefe bis Rohrmitte
F = Abwasseranschlussmitte bis Rohrmitte
G = Anschlussmaß Abwasser
G1 = Anschlussmaß Abwasser (alternativ)
20
Datenblatt
195 230
193 193
292 292
145 145
214 219
145 150
50 50
14 14
JUDO PROMI-QUICK CONNECTION
9.5

Lieferumfang

– Fertig vormontierte Hauswasserstation
– Einbau- und Betriebsanleitung
– Einbaudrehflansch JQE ¾", 1" oder 1¼"
mit Bajonettanschluss und Verschrau-
bung
– 2 x Batterien für die Memoelektronik
(Größe AAA)
9.6 Zubehör
– JUDO QUICKSET-Reihe JQR
(Best.-Nr. 8250041).
Zur Reihenschaltung zweier Geräte, z. B.
Hauswasserstation und Wasserbehand-
lungsanlage.
– JUDO Leckageschutz PRO-SAFE
(Best.-Nr. 8140011).
