Achtung:
Vor Einbau und Inbetriebnahme
die Einbau- und Betriebsanleitung
und Sicherheitshinweise lesen
und beachten!
Immer dem Betreiber übergeben.

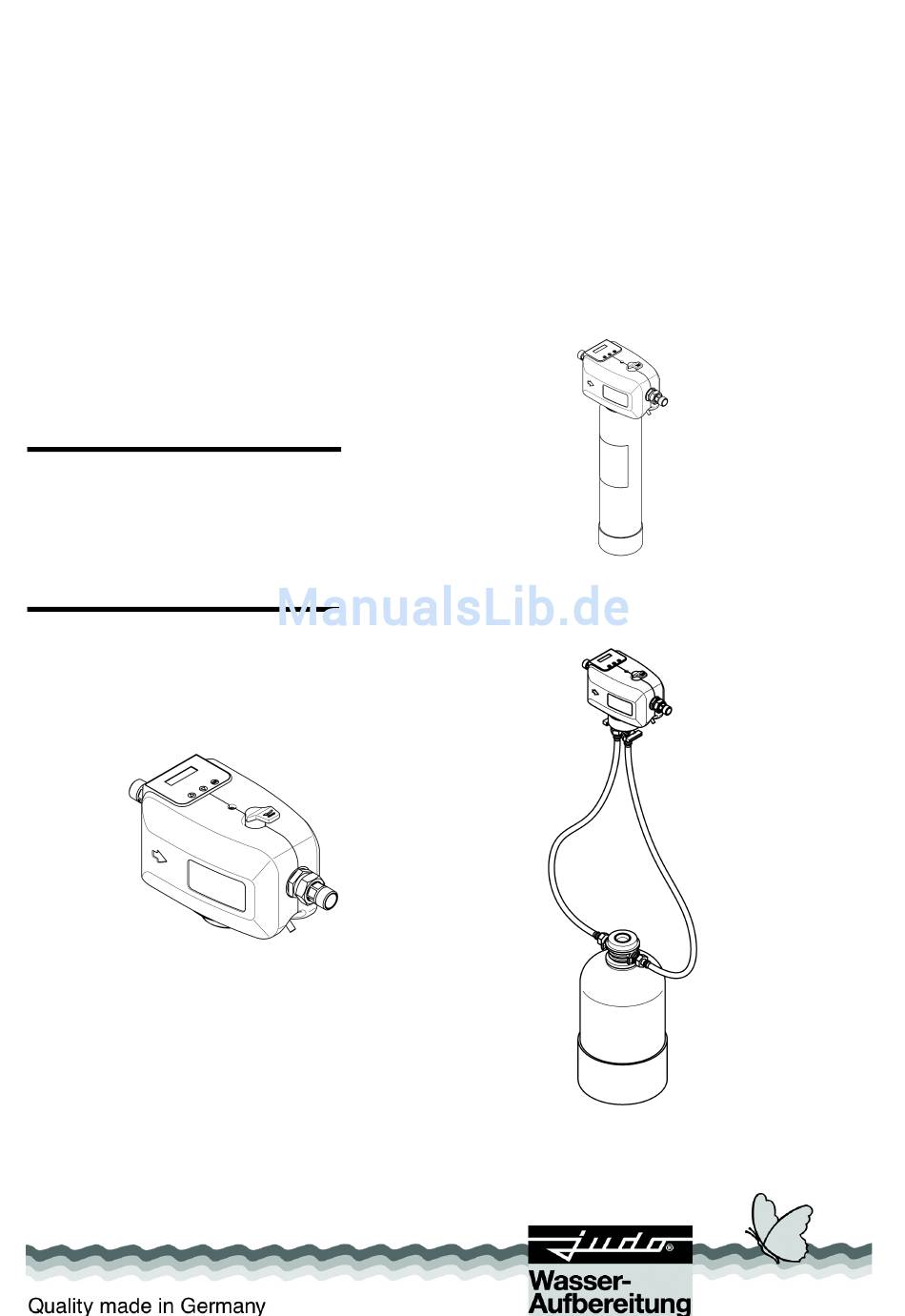

Abb.: JHFB-S
Einbau- und
Betriebsanleitung
JUDO HEIFI-Füllblock SOFT
Enthärtungseinheit
Gültig für: EU-Länder und Schweiz
Sprache: deutsch
Abb.: JHFB-S mit Enthärtungspatrone
SOFT 12000 (Zubehör)
Abb.: JHFB-S mit Vollentsalzungspatrone
SOFT 60000 (Zubehör)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo HEIFI-Füllblock SOFT
Inhaltszusammenfassung für Judo HEIFI-Füllblock SOFT
- Seite 1 Einbau- und Betriebsanleitung JUDO HEIFI-Füllblock SOFT Enthärtungseinheit Gültig für: EU-Länder und Schweiz Sprache: deutsch Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Abb.: JHFB-S mit Enthärtungspatrone Immer dem Betreiber übergeben. SOFT 12000 (Zubehör) Abb.: JHFB-S Abb.: JHFB-S mit Vollentsalzungspatrone...
- Seite 2 Kunden- dienst (siehe Rückseite). Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO HEIFI-Füllblock SOFT...
- Seite 3 JUDO HEIFI-Füllblock SOFT...
-
Seite 4: Inhaltsverzeichnis
Vorschriften zu erfüllen. 10.1 Typ..........20 Neben der Betriebsanleitung und den im 10.2 Technische Daten...... 20 Verwenderland und an der Einsatzstelle 10.3 Lieferumfang......20 geltenden verbindlichen Regelungen zur 11. Zubehör ..........20 Unfallverhütung sind auch die anerkannten JUDO HEIFI-Füllblock SOFT... -
Seite 5: Verwendete Symbole
– Typenschild, Verwendete Werkstoffe – Reinigungshinweis, Die zur Verwendung kommenden Werk- müssen unbedingt beachtet und in vollstän- stoffe sind gegenüber den im Trinkwasser dig lesbarem Zustand gehalten werden. zu erwartenden physikalischen, chemi- schen und korrosiven Beanspruchungen beständig. JUDO HEIFI-Füllblock SOFT... -
Seite 6: Sicherheit
Systemtrenner des Typs BA installiert sein. Es bestehen zusätzliche Gefahren bei nicht- Unsere Empfehlung: bestimmungsgemäßer Verwendung und bei JUDO HEIFI-FÜL PLUS Heizungs-Nach- Nichtbeachtung der Gefahrensymbole und speisestation mit zwei integrierten Absperr- Sicherheitshinweise. Für hieraus resultie- hähnen, Druckminderer, Manometer und rende Schäden haftet der Hersteller/Lieferer... -
Seite 7: Gefahren Bei Nichtbeachtung
Kurzschluss kommen. Für Personen besteht in diesem Fall die Gefahr eines Stromschlags. In der Nähe befindliche elektrische Geräte/Einrichtungen müssen deshalb spritzwassergeschützt sein bzw. den gesetzlichen Vorschriften für Nassräu- me entsprechen. JUDO HEIFI-Füllblock SOFT... -
Seite 8: Anforderungen An Den Einbauort
Anschlussseiten sollten zueinander fluch- ten. Ansonsten kann es zu einer mechani- schen Beschädigung der Enthärtungsein- heit kommen. Daraus können durch Undichtheiten größere Wasserschäden resultieren. Beim Einbau ist deshalb darauf zu achten, dass keine großen Kräfte auf Rohrleitung und Enthärtungseinheit einwirken. JUDO HEIFI-Füllblock SOFT... -
Seite 9: Montage Der Harzpatronen
Enthärtungseinheit einschrau- ben. – Auf korrekten Sitz der beiden gefette- ten O-Ringe achten! – Die freien Enden der beiden Druck- schläuche mit der Anschlussarmatur auf der Harzpatrone verbinden (Steckver- bindung). – Auf korrekte Codierung IN/OUT ach- ten! JUDO HEIFI-Füllblock SOFT... -
Seite 10: Einbauschema
Rückspülfilter mit Entlüftungssystem (Best.-Nr. 8060031) 5 - JQD-AN Adapter zur QUICK-DOS-Befüllung (Best.-Nr. 8838188) 6 - JUDO QUICK-DOS L / QUICK-DOS R / QUICK-DOS PLUS / QUICK-DOS MINUS Anodischer Korrosionsinhibitor / Reinigungslösung / pH-Wertkorrektur +/- (Best.-Nr. 8838185 / 8838186 / 8650015 / 8650016) -
Seite 11: Einbaumaße
Länge Zulauf bis Mitte Harzpatronenanschluss Gerätebreite Höhe oberhalb Rohrmitte Höhe unterhalb Rohrmitte Höhe unterhalb Rohrmitte Gerätetiefe Durchmesser Behälter Einbaulänge Behälter Höhe Behälter Schlauchlänge 1000 mind. Bodenabstand mind. Abstand Rohrmitte bis Wand Alle Maße in [mm] (siehe Abb. 2 und Abb. 3) JUDO HEIFI-Füllblock SOFT... -
Seite 12: Betrieb
Über den Entlüftungsschlauch kann bei nen betrieben, die mit hochwertigem Katio- Bedarf auch Wasser zum Dampfbügeln ent- nen-Austauscherharz gefüllt sind. Am Aus- nommen werden. tauscherharz werden Calcium-Ionen, die das Wasser „hart“ machen, gegen Natriumi- onen ausgetauscht. Das Heizungswasser wird dadurch „weich“. JUDO HEIFI-Füllblock SOFT... -
Seite 13: Bedienfeld
Betriebsanzeige die Reichweite der flussanzeige gewechselt werden, z. B.: neuen Patrone in Litern angezeigt. 300 L/h • Daten Unter „DATEN“ werden die gesamte Füll- menge seit der Inbetriebnahme in Litern und die gesamte Anzahl der jeweils verbrauch- ten Patronentypen angezeigt. JUDO HEIFI-Füllblock SOFT... -
Seite 14: Menüstruktur
Menü Taste Taste <OK> <OK> Reich- 20 °dH 250 L ROH.HART weite Taste SOFT1 . <OK> Durch- SOFT60.0 0 L/h fluss Taste XXXXXX L <OK> DATEN SO1 XX SO60 XX Taste <OK> Reset Leermeldung Abb. 6: Menüstruktur JUDO HEIFI-Füllblock SOFT... -
Seite 15: Füllwassermenge
Abb. 7 und Abb. 8 zeigen die Menge an ent- härtungspatrone SOFT 12000/60000). härtetem Wasser, die zum Befüllen und Die Füllwassermenge wird über den integ- Nachspeisen der Heizungsanlage zur Ver- rierten Wasserzähler erfasst. fügung steht. Abb. 7: Füllwassermenge SOFT 12000 Abb. 8: Füllwassermenge SOFT 60000 JUDO HEIFI-Füllblock SOFT... -
Seite 16: Inbetriebnahme
Absperrventile wieder ventile wieder öffnen und die Befüllung schließen. bei Bedarf fortsetzen. – Erschöpfte Patrone über den Hausmüll Patronentausch entsorgen. Nach Erschöpfen der Enthärtungskapazität erscheint auf dem Display die Meldung „0 LITER“. Die verbrauchte Patrone muss JUDO HEIFI-Füllblock SOFT... -
Seite 17: Batteriewechsel
EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungs- gemäß entsorgt werden, können Sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte entsorgen Sie die Batterien getrennt von anderen Abfällen über Ihr örtliches kostenloses Alt- batterie-Rücknahmesystem! JUDO HEIFI-Füllblock SOFT... -
Seite 18: Störung
Werkskundendienst erfolgen. dungen bis hin zum Bruch führen kann. Haushaltsübliche Allzweckreini- ger und Glasreiniger, Lösemittel, Lösemitteldämpfe, Lacke und al- koholhaltige Reiniger führen zu ei- ner Versprödung und zu einer starken Oberflächenrissbildung bis hin zum Bruch der Kunststoff- teile. JUDO HEIFI-Füllblock SOFT... -
Seite 19: Ersatzteile
Ersatzteile Ersatzteile Abb. 9: Ersatzteile JUDO HEIFI-Füllblock SOFT Ersatzteilliste JHFB-S Benennung (Empfohlenes durchschnittliches Pos. Stück Best.-Nr. Austauschintervall bei Verschleissteil [*]) Batterie 1,5 V Größe AAA (Set mit 2 Stück) 2060347 Elektronische Steuerung 2060497 Entlüftungsventil mit Schlauch 2060488 Satz Isolierschalen 2060490... -
Seite 20: Datenblatt
11.2 Schutzmaßnahme gegen Rostschlamm und Gase – Enthärtungseinheit mit Isolierschalen Der Rückspülfilter mit Entlüftungssystem – 2x Überwurfverschraubungen mit Au- JUDO HEIFI-TOP (Best.-Nr. 8060031) be- ßengewinde G ¾" freit die Heizungsanlage einfach und um- – Dichtungsset (2 O-Ringe) weltfreundlich von Rostschlamm und Gasen –... -
Seite 21: Anlagenbuch
(unbehandelt): _________________________________________________ °dH (mol/m³) Inbetriebnahme: _______________________________________________ Datum Inbetriebnahme: _______________________________________________ Firma Füll- und Ergänzungswassermengen Zählerstand vor Erstbefüllung Z = _____________________________________ m³ Datum Zählerstand Wassermenge Gesamthärte oder Unterschrift Z neu [m³] V= Z neu - Z [m³] Leitfähigkeit [°dH oder µS/cm] JUDO HEIFI-Füllblock SOFT... - Seite 22 Notizen JUDO HEIFI-Füllblock SOFT...
- Seite 23 Notizen JUDO HEIFI-Füllblock SOFT...
-
