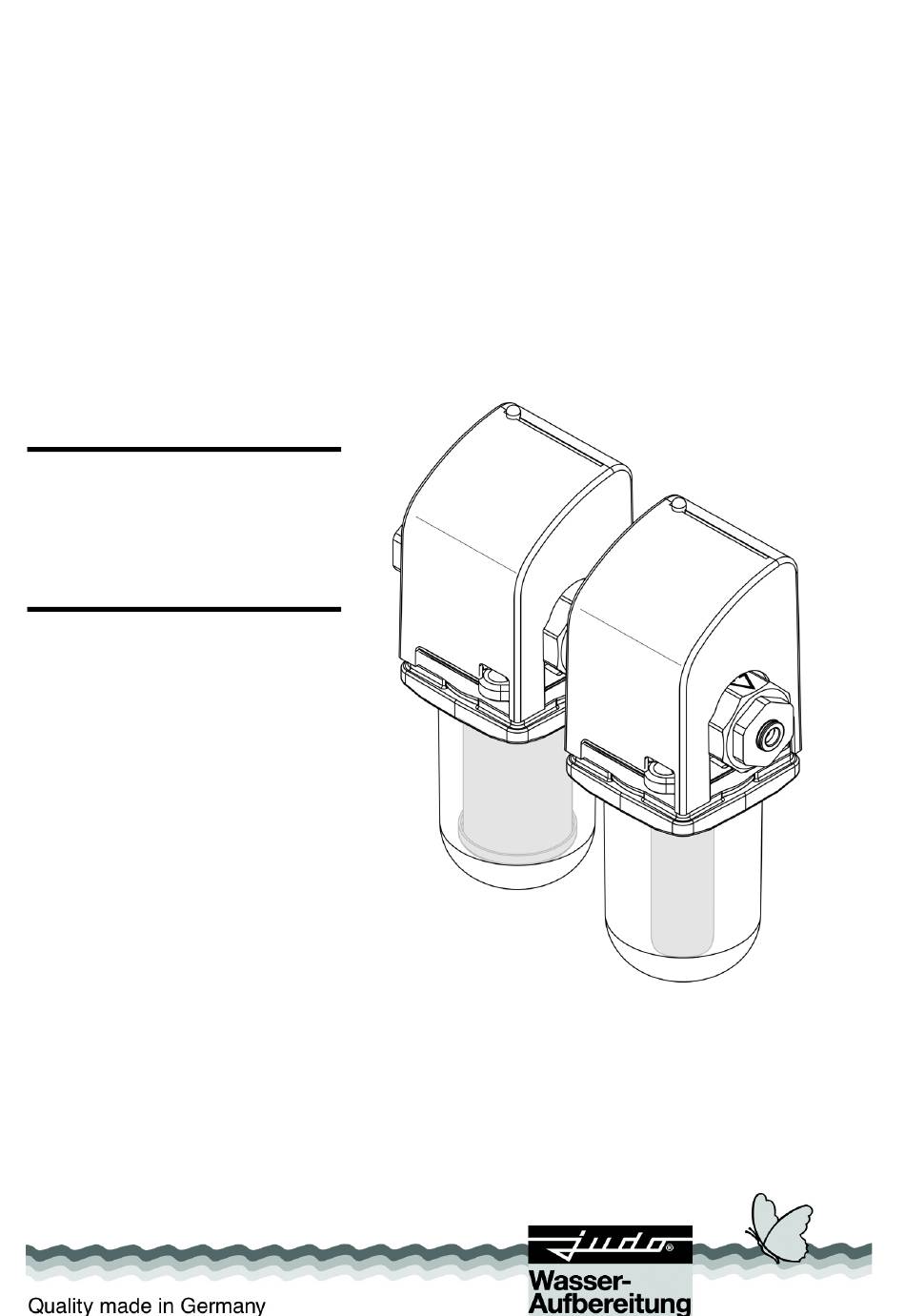

- Seite 1 Einbau- und Betriebsanleitung JUDO PURE@TAP Untertischwasserfilter Sprache: deutsch Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Immer dem Betreiber übergeben. Abb.: JUDO PURE@TAP...
- Seite 2 Sie sich bitte an den zuständigen Kundendienst. Siehe Rück- seite. Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO PURE@TAP...
-
Seite 3: Inhaltsverzeichnis
Untertischwasserfilter beauftragt ist, zum Beispiel: 8 Gewährleistung und Wartung ..16 – Installation 9 Zubehör ..........16 – Betrieb 9.1 JUDO Design-Zapfhahn .... 16 – Instandhaltung (Wartung, Inspektion, 10 Datenblatt ......... 17 Instandsetzung) 10.1 Typ..........17 Installation und Instandhaltung darf nur 10.2 Technische Daten...... -
Seite 4: Verwendete Symbole
= 9/5 °C + 32 – Fließrichtung (siehe Abb. 1) = 10 – Typenschild = 100 kPa 1 bar = 0,1 N/mm² – Reinigungshinweis = 14,5 psi müssen unbedingt beachtet und in vollstän- dig lesbarem Zustand gehalten werden. Abb. 1: Einbaudrehflansch JUDO PURE@TAP... -
Seite 5: Bestimmungsgemäße Verwendung
Beachten der Betriebsan- leitung. Vor einer Nutzung des Untertischwasserfil- ters außerhalb der in der Betriebsanleitung aufgeführten Einsatzgrenzen ist unbedingt mit dem Hersteller/Lieferer Rücksprache zu halten. Die Untertischwasserfilter sind nur in tech- nisch einwandfreiem Zustand sowie bestim- mungsgemäß, sicherheits- und gefahrenbe- JUDO PURE@TAP... -
Seite 6: Wasserdruck
Kurzschluss kommen. Für Personen besteht in diesem Fall die Ge- fahr eines Stromschlages. In der Nähe be- findliche elektrische Geräte/Einrichtungen müssen deshalb spritzwassergeschützt sein bzw. den gesetzlichen Vorschriften für Nass- räume entsprechen (NEMA Typ 12 / IP44). JUDO PURE@TAP... -
Seite 7: Produktangaben
(siehe Kapitel „Einbaumaße“). Geeigneter Montageort: Der Untertischwasserfilter ist für den Einbau- ort direkt unterhalb der Spüle vorgesehen (siehe Kapitel „Umbauten / Veränderungen / Ersatzteile“). Die Absicherung zum Trinkwassernetz muss Abb. 3: JUDO PURE@TAP Untertischinstallation nach den örtlichen Vorschriften erfolgen. JUDO PURE@TAP... -
Seite 8: Montage Der Wandhalterung
Öffnung der Spüle oder Arbeitsplatte führen. Abb. 4: Fließrichtung – Gummischeibe (1.3), Zentrierscheibe (1.4) und Zahnscheibe (1.5) mit der Sechskantmutter (1.6) von unten ver- schrauben. – Vorsichtig festziehen. – Schlauchadapter 7/16"-24 UNS (1.7) an den Zapfhahn (1.1) anschließen. – Vorsichtig festziehen. JUDO PURE@TAP... - Seite 9 Luft entweichen kann. Die Entlüftungsschrau- be wieder zuschrauben (siehe Abb. 7). Es muss solange gespült werden, bis das Wasser klar abläuft. Den Zapfhahn wieder schließen. Bei der Inbetriebnahme des Aktivkohle- filters können sich Aktivkohlepartikel JUDO PURE@TAP...
- Seite 10 Gründen stören muss die Aktiv- kohlekartusche vor Einbau der Mikrofilt- rationskartusche gespült werden. Filterwechsel-Anzeige einstellen: Anzeigeknopf auf der Abdeckhaube auf nächsten Filterwechselzeitpunkt schie- ben (Filterwechsel spätestens alle 4 - 6 Monate). Entlüftungsschraube unter der Flanschabdeckung Abb. 7: Entlüftungsschraube JUDO PURE@TAP...
- Seite 11 Installation Zapfhahn Schlauch Gerätezusatzventil Untertischwasserfilter Aufschraub- verbinder Wandhalter Reduzierstück Eckventil Verbinder Schlauch Abb. 8: Installation JUDO PURE@TAP...
-
Seite 12: Betrieb
– Entspricht der Norm NSF / ANSI 42 zur Verringerung von Keimen. ACHTUNG – Entfernt Bakterien, Pilze, Parasiten, In- sektizide, Herbizide, Phenol, ... (siehe Kapitel „Sicherheitshinweise und Ge- – Bei Wasser mit unbekannter oder zwei- fahren bei Nichtbeachtung“) felhafter mikrobiologischer Qualität nur JUDO PURE@TAP... -
Seite 13: Kartuschenwechsel
Achtung: Dabei keine Kunststoff- teile, insbesondere nicht die Filterglocke Unbedingt die Reihenfolge der Filterele- berühren! mente beachten! In Fließrichtung: 10 Neue Ersatzkartusche in den Einbau- 1. Aktivkohlefilterkartusche (AK) drehflansch einlegen und bis zum An- 2. Mikrofiltrationskartusche JUDO PURE@TAP... - Seite 14 Betrieb Filterwechselanzeige Flanschabdeckung Innensechskant- schlüssel SW 5 Entlüftungsschraube Einbaudrehflansch Verbrauchte Kartusche Mikrofiltration Ersatzkartusche Mikrofiltration Verbrauchte Kartusche Aktivkohle Zylinderschraube Profilflanschdichtung Filterglocke komplett Abb. 11: Kartuschenwechsel JUDO PURE@TAP...
-
Seite 15: Störung
Bei stark partikelhaltigem Trinkwasser oder bei ho- nach. hem Wasserverbrauch ist ein vorzeitiger Kartuschenwechsel notwendig (siehe Kapitel „Kartu- schenwechsel“). Undichthei- Der Unterti- Absperrarmatur schließen und Installateur oder ten am Unter- schwasserfilter nächstgelegenen Kundendienst informieren. tischwasser- wurde höheren filter. Temperaturen oder Lösungsmit- teln ausgesetzt. JUDO PURE@TAP... -
Seite 16: Instandhaltung
Um den Verfahrenserfolg auch nach der In- betriebnahme auf viele Jahre zu erreichen, ist eine regelmäßige Wartung der Anlage unerlässlich. Im Haustechnikbereich ist dies Abb. 12: JUDO Design-Zapfhahn durch die DIN EN 806-5 geregelt. Es ist anzustreben, dass die regelmäßigen Wartungsarbeiten und die Versorgung mit Verbrauchsmaterial bzw. -
Seite 17: Datenblatt
(bei 2 bar / 29 psi) (0.53 US gpm) (0.44 GB gpm) 10.1 Typ Gesamt-Leistung je 2000 l* Filterkartusche (525 US gal) JUDO PURE@TAP (440 GB gal) Untertischwasserfilter 2000 l* Bestell-Nr.: 8115029 (525 US gal) (440 GB gal) Effektiver Filterwert 0,2 micron 10.2 Technische Daten... -
Seite 18: Ersatzteile
Ersatzteile Ersatzteile JUDO PURE@TAP... - Seite 19 Ersatzteile Ersatzteilliste JUDO PURE@TAP Benennung (empfohlenes durchschnittliches Pos. Stück Best.-Nr. Austauschintervall bei Verschleißteil [*]) Stück Austauschset Kartuschen Aktivkohle/Mikrofilter ****** 2110125 Ersatzteilset Flanschabdeckung komplett 2110105 Reduzierstück komplett 2110040 Ersatzteilset Filterglocke **** 2110102 Ersatzteilset Zylinderschraube M6x12 2110111 Gerätezusatzventil Aufschraubverbinder ¾" IG, für Schlauch ø 8 mm Schlauch ø...
-
Seite 20: Kundendienst
Postfach 380 • D-71351 Winnenden Tel. +49 (0)7195 / 692-0 e-mail: info@judo.eu • judo.eu JUDO Wasseraufbereitung GmbH • Niederlassung Österreich Zur Schleuse 5 • A-2000 Stockerau Tel. +43 (0)22 66 / 6 40 78 • Fax +43 (0)22 66 / 6 40 79 e-mail: info@judo-online.at •...
