Matrix R30 Bedienungsanleitung Seite 8

HINWEIS: Dieser Schritt wird nur beim R30 durchgeführt.
5

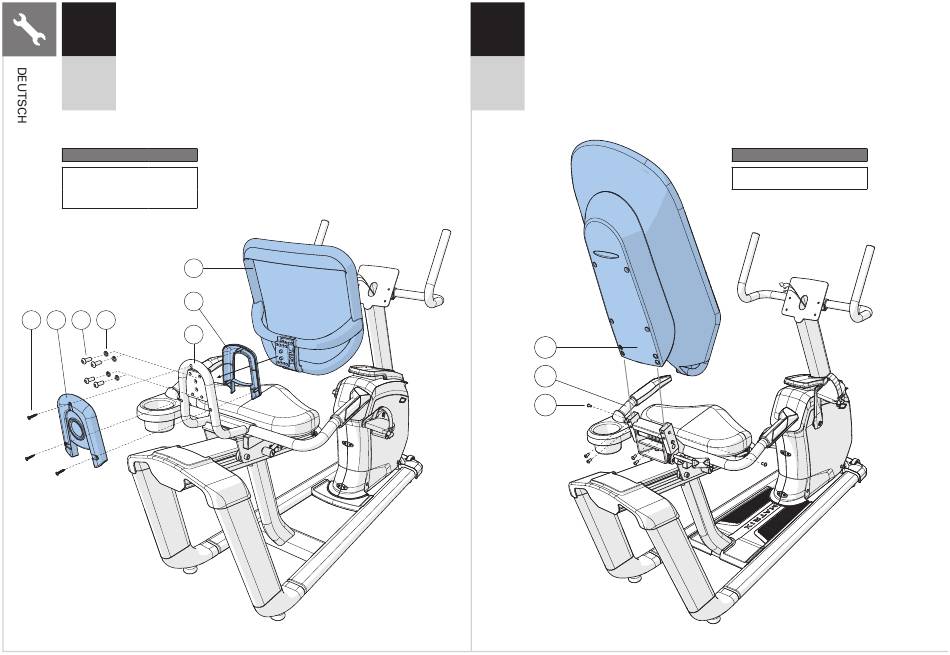

A Öffnen Sie die HARDWARE FÜR SCHRITT 5.
B Platzieren Sie die INNENABDECKUNG (13) über der
RÜCKENLEHNE MIT NETZBEZUG (14) und befestigen Sie die
RÜCKENLEHNE MIT NETZBEZUG (14) am SITZRAHMENSET (9)
mit 4 SCHRAUBEN (C) und 4 FEDERSCHEIBEN (I).
R30
Drehmoment: 23,1 Nm.
Befestigen Sie die AUSSENABDECKUNG (15) am SITZRAHMEN (9)
C
und an der INNENABDECKUNG (13) mit 3 SCHRAUBEN (J).
Hardware für Schritt 5
Beschreibung Menge
C Schraube 4
I Federscheibe 4
J Schraube 3
J 15 C I
8
14
13
9
HINWEIS: Dieser Schritt wird nur beim R50 durchgeführt.
5
A Öffnen Sie die HARDWARE FÜR SCHRITT 5.
B Befestigen Sie die RÜCKENLEHNE MIT NETZBEZUG (14)
am SITZRAHMENSET (9) mit 6 SCHRAUBEN (I).
Drehmoment: 9,5 Nm.
R50
14
9
I
Hardware für Schritt 5
Beschreibung Menge
I Schraube 6
