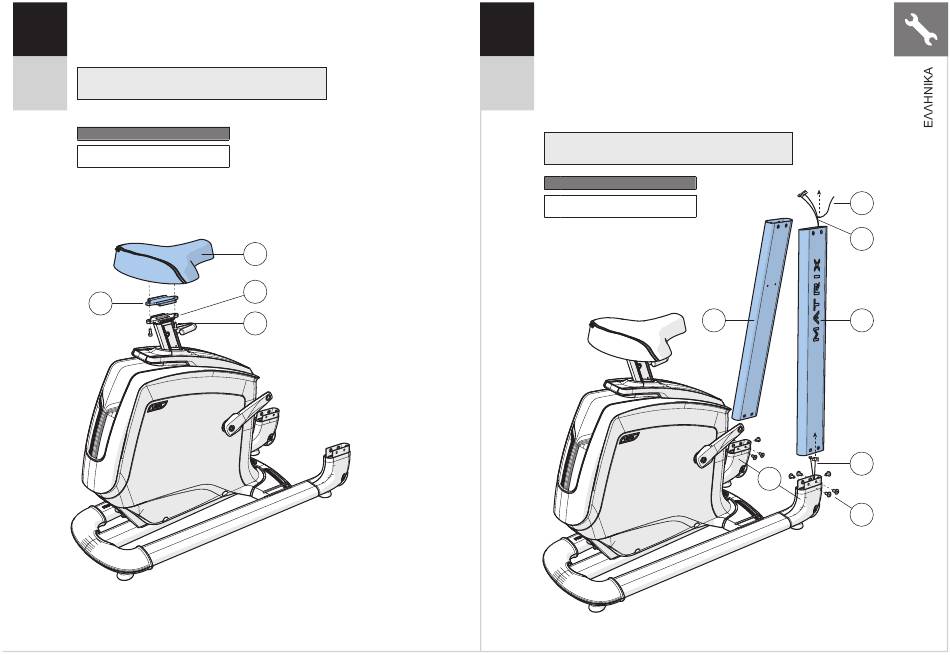

Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 1.
A
1 B Συνδέστε το ΚΑΘΙΣΜΑ (1) στη ΒΑΣΗ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (2)
χρησιμοποιώντας το ΒΡΑΧΙΟΝΑ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (3)
και 2 ΚΟΧΛΙΕΣ (A). Ρυθμίσεις ροπής: 9,5 Nm / 7 lb-ft.
U30
Σημείωση: Σφίξτε τους κοχλίες ομοιόμορφα εναλλάξ τους
μπροστά και τους πίσω μέχρι να έχουν σφίξει πλήρως.
U50
Εξαρτήματα για Βήμα 1
Περιγραφή Ποσότητα
Κοχλίας 2
A
3
1
2
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 2.
A
2 B Τραβήξτε προσεκτικά τα ΚΑΛΩΔΙΑ(4) μέσα από το ΔΕΞΙΟ ΙΣΤΟ ΤΗΣ
ΚΟΝΣΟΛΑΣ (6) χρησιμοποιώντας ΤΟ ΑΓΩΓΙΜΟ ΣΥΡΜΑ (5) που βρίσκεται
εντός του ΙΣΤΟΥ ΤΗΣ ΚΟΝΣΟΛΑΣ (6). Άπορρίψτε το αγώγιμο σύρμα.
Συνδέστε το ΔΕΞΙΟ ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (6) στο ΠΛΑΙΣΙΟ ΤΟΥ
C
U30 ΠΟΔΗΛΑΤΟΥ (8) χρησιμοποιώντας 5 ΚΟΧΛΙΕΣ (B).
U50
Συνδέστε τον ΑΡΙΣΤΕΡΟ ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (7) στο ΠΛΑΙΣΙΟ ΤΟΥ
D
ΠΟΔΗΛΑΤΟΥ (8) χρησιμοποιώντας 5 ΚΟΧΛΙΕΣ (B). Άφήστε τους κοχλίες
χαλαρούς μέχρι και μετά το βήμα 3.
Σημείωση: Προσοχή να μην συμπιέσετε τυχόν καλώδια ενώ
συνδέετε τον ιστό της κονσόλας.
Εξαρτήματα για Βήμα 2
Περιγραφή Ποσότητα
Β Κοχλίας
10
5
4
7 6
4
8
B
