ΣΗΜΕΙΩΣΗ: Το βήμα αυτό είναι μόνο για τα μοντέλα R30.

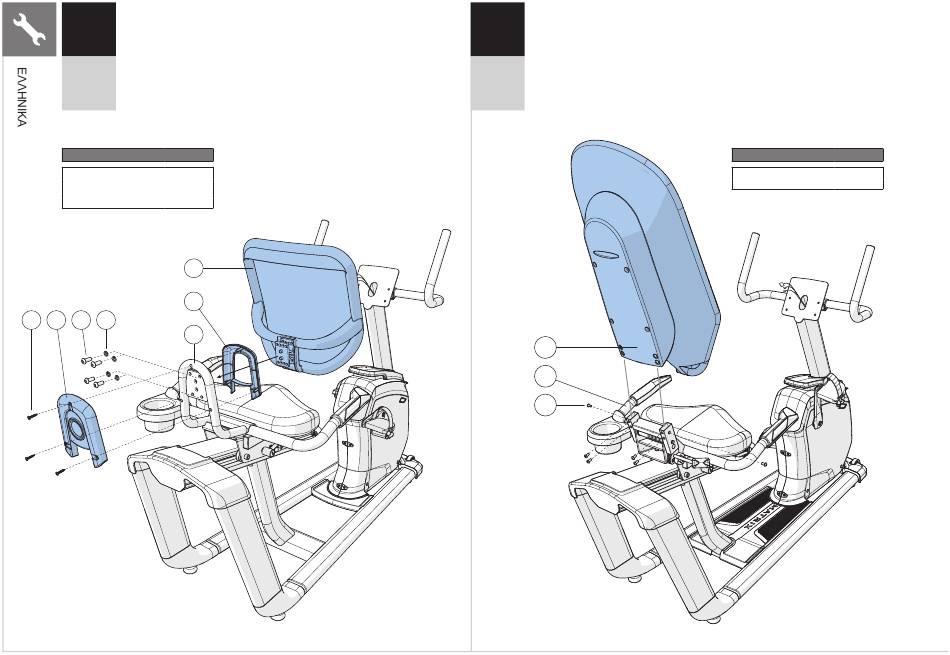

5
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
B Τοποθετήστε το ΕΣΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (13) πάνω από τη ΔΙΧΤΥΩΤΗ
ΠΛΑΤΗ ΚΑΘΙΣΜΑΤΟΣ (14) και προσαρμόστε τη ΔΙΧΤΥΩΤΗ ΠΛΑΤΗ
ΚΑΘΙΣΜΑΤΟΣ (14) στο ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ
ΚΑΘΙΣΜΑΤΟΣ (9) με 4 ΚΟΧΛΙΕΣ (C) και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (I).
R30
Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
C Συνδέστε το ΕΞΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (15) στο ΠΛΑΙΣΙΟ ΤΟΥ
ΚΑΘΙΣΜΑΤΟΣ (9) και ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (13) με 3 ΒΙΔΕΣ (J).
Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
Κοχλίας 4
C
Ελατηριωτή Ροδέλα 4
I
Βίδα
J 3
J 15 C I
68
14
13
9
ΣΗΜΕΙΩΣΗ: Το βήμα αυτό είναι μόνο για τα μοντέλα R50.
5
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
B Συνδέστε τη ΔΙΧΤΥΩΤΗ ΠΛΑΤΗ ΚΑΘΙΣΜΑΤΟΣ (14) στο ΣΥΓΚΡΟΤΗΜΑ
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) χρησιμοποιώντας 6 ΚΟΧΛΙΕΣ (I).
Ρυθμίσεις ροπής: 9,5 Nm / 7 lb-ft.
R50
14
9
I
Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
Κοχλίας 6
I
