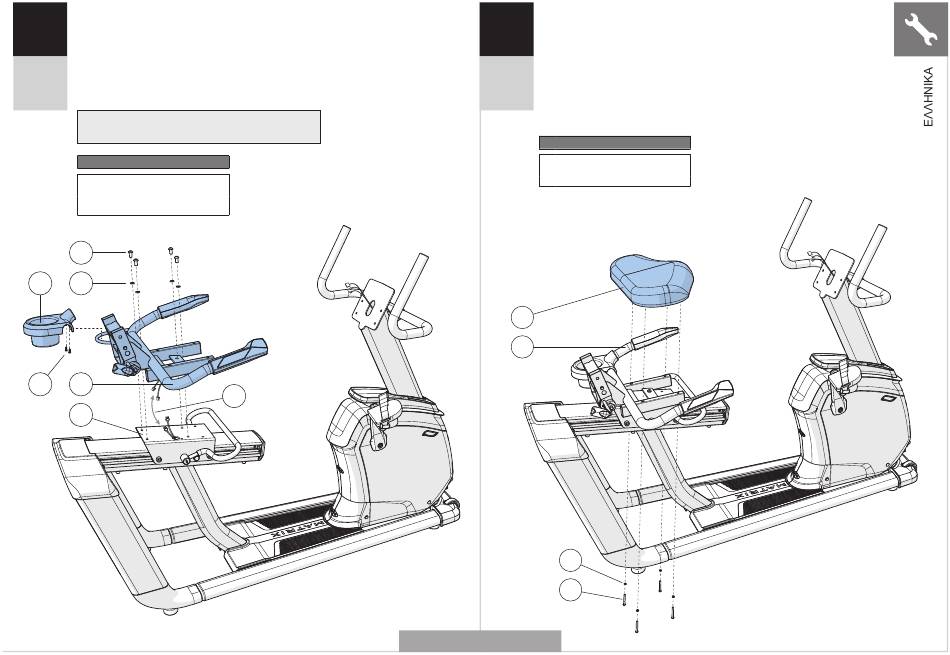

Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.
A
3 B Συνδέστε τη ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (8) στο ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ
ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) χρησιμοποιώντας 2 ΒΙΔΕΣ (D).
C Συνδέστε το ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)
στη ΒΑΣΗ ΟΛΙΣΘΗΣΗΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (10) χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (E)
R30 και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (F). Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
R50
Συνδέστε τα ΚΑΛΩΔΙΑ (11).
D
Σημείωση: Προσοχή να μην συμπιέσετε τυχόν καλώδια
ενώ συνδέετε το πλαίσιο του καθίσματος.
Εξαρτήματα για Βήμα 3
Περιγραφή Ποσότητα
Βίδα 2
D
Κοχλίας 4
E
Ελατηριωτή Ροδέλα 4
F
E
8 F
D 9
10
11
ΑΠΕΙΚΟΝΙΖΕΤΑΙ ΤΟ R50
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.
A
4
Συνδέστε το ΚΑΤΩ ΜΕΡΟΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (12) στο ΣΥΓΚΡΟΤΗΜΑ
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (G)
και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (H). Ρυθμίσεις ροπής: 9,5 Nm / 7 lb-ft.
R30
R50
Εξαρτήματα για Βήμα 4
Περιγραφή Ποσότητα
Κοχλίας 4
G
Ελατηριωτή Ροδέλα 4
H
12
9
H
G
