Matrix R30 Bedienungsanleitung Seite 12

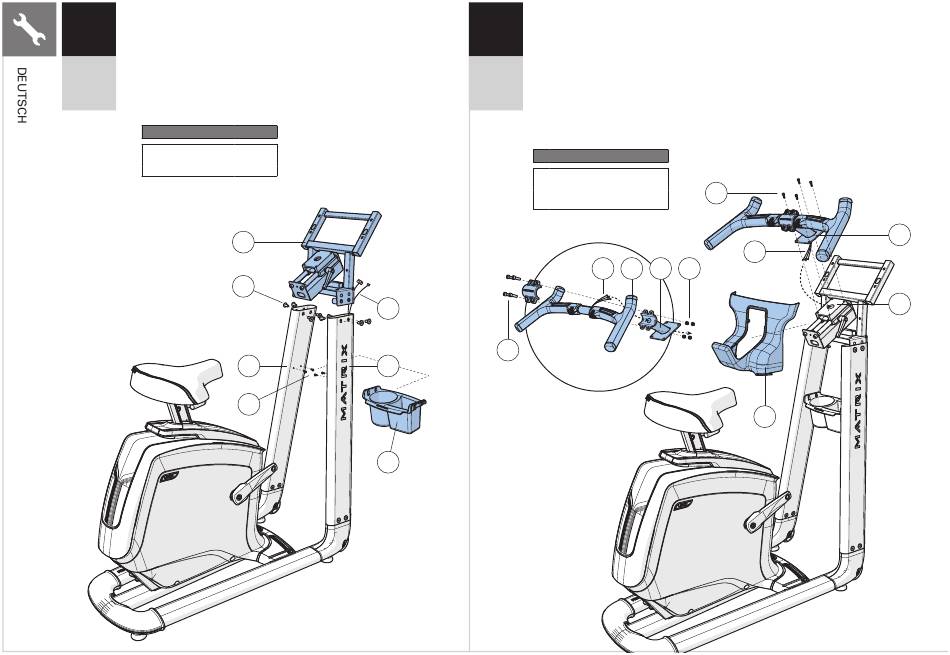

Öffnen Sie die HARDWARE FÜR SCHRITT 3.
A
3
B Führen Sie die KABEL (4) vorsichtig unter der
KONSOLENBRÜCKE (9) hindurch.
C Befestigen Sie die KONSOLENBRÜCKE (9) an den
KONSOLENMASTEN (6 & 7) mit 8 SCHRAUBEN (B).
U30
Drehmoment: 23,1 Nm.
U50
D Befestigen Sie den FLASCHENHALTER (10) an den
KONSOLENMASTEN (6 & 7) mit 4 SCHRAUBEN (C).
Hardware für Schritt 3
Beschreibung
B Schraube
C Schraube
12
Menge
8
4
9
B
4
7 6
C
10
Öffnen Sie die HARDWARE FÜR SCHRITT 4.
A
4
B Führen Sie die KABEL (11) vorsichtig durch die HALTESTANGENHALTERUNG (13).
Befestigen Sie die HALTESTANGE (12) an der HALTESTANGENHALTERUNG (13)
C
mit 4 SCHRAUBEN (D) und 4 MUTTERN (E).
U30
Bringen Sie die ABDECKUNG DER KONSOLENBRÜCKE (14) an und lassen Sie
D
sie einrasten.
U50
E Führen Sie die KABEL (11) vorsichtig durch die KONSOLENBRÜCKE (9) hindurch.
F Befestigen Sie die HALTESTANGENHALTERUNG (13) an der KONSOLENBRÜCKE (9)
mit 4 SCHRAUBEN (F).
Hardware für Schritt 4
Beschreibung Menge
D Schraube (20mm) 4
E Mutter 4
F Schraube (12mm) 4
11 12 13
D
F
11
E
14
13
9
