NOTA: Este paso solo se aplica a los modelos R30.
5

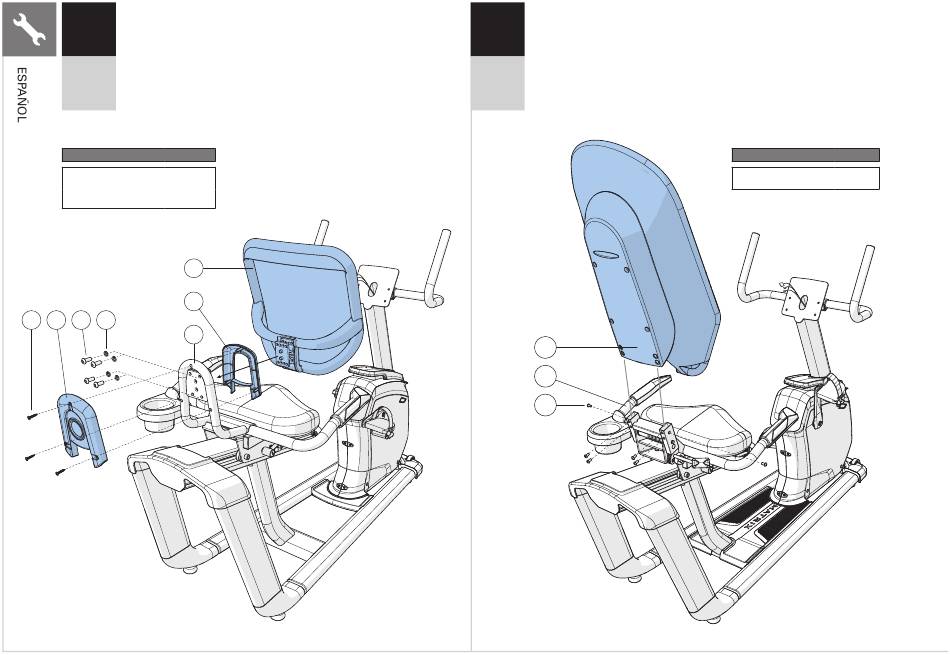

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 5.
B Coloque la CUBIERTA INTERIOR (13) en el RESPALDO DE
MALLA (14) y acople el RESPALDO DE MALLA (14) al CONJUNTO
DE BASTIDOR DEL ASIENTO (9) mediante 4 PERNOS (C)
R30
y 4 ARANDELAS ELÁSTICAS (I). Ajuste del par: 23,1 Nm/17
lb-ft
C Fije la CUBIERTA EXTERIOR (15) al BASTIDOR DEL ASIENTO (9)
y A LA CUBIERTA INTERIOR (13) mediante 3 TORNILLOS (J).
Piezas de tornillería para el paso 5
Descripción Cant.
C Perno
I Arandela elástica
J Tornillo
J 15 C I
32
4
4
3
14
13
9
NOTA: Este paso solo se aplica a los modelos R50.
5
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 5.
B Acople el RESPALDO DE MALLA (14) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 6 PERNOS (I). Ajuste del par:
9,5 Nm/7 lb-ft
R50
14
9
I
Piezas de tornillería para el paso 5
Descripción Cant.
I Perno 6
