7.1 Einzelsetzgerät laden
1. Schieben Sie den Nagel von vorne in das Gerät, bis
die Rondelle des Nagels im Gerät gehalten wird.
2. Schieben Sie den Kartuschenstreifen, mit dem schma-
len Ende voran, von unten in den Griff, bis der Kartu-
schenstreifen vollständig im Griff versenkt ist. Wenn
de
Sie einen angebrauchten Kartuschenstreifen einset-
zen möchten, ziehen Sie mit der Hand den Kartu-
schenstreifen oben aus dem Gerät, bis sich eine unge-
brauchte Kartusche im Kartuschenlager befindet.
(Hilfe: Die jeweils unterste Nummer auf der Rück seite
des Kartuschenstreifens zeigt an, die wievielte Kar-
tusche dieses Streifens sich gerade im Kartuschen-
lager befindet.)
aa
7.2 Leistung einstellen
Wählen Sie die Kartuschenstärke und Leistungseinstel-
lung entsprechend der Anwendung. Wenn keine Erfah-
rungswerte vorliegen, beginnen Sie immer mit der mini-
malen Leistung:
1. Drücken Sie den Arretierknopf.
2. Drehen Sie das Leistungsregulierrad auf 1.
3. Setzen Sie einen Nagel.
4. Wenn der Nagel zu wenig tief eindringt: Erhöhen Sie
die Leistung durch Verstellen des Leistungs-Regu-
lierrades. Verwenden Sie gegebenenfalls eine stär-
kere Kartusche.
aa
7.3 Setzen mit Einzelsetzgerät
1. Pressen Sie das Gerät rechtwinklig auf die Arbeits-
fläche.
2. Lösen Sie durch Drücken des Abzugs die Setzung
aus.
HINWEIS:
● Setzen Sie keine Nägel in bestehende Löcher ausser
wenn von Hilti empfohlen z.B. DX Kwik.
● Versuchen Sie nicht, einen Nagel durch eine zweite
Setzung nachzusetzen.
● Überschreiten Sie die max. Setzfrequenz nicht.
aa
7.4 Einzelsetzgerät entladen
Stellen Sie sicher, dass sich kein Kartuschen streifen oder
Befestigungselement im Gerät befindet. Wenn sich ein
Kartuschenstreifen oder Befestigungselement im Gerät
befindet, ziehen Sie den Kartuschenstreifen mit der Hand
oben aus dem Gerät und entfernen Sie das Befesti-
gungselement aus der Bolzenführung.
aa
7.5 Magazinsetzgerät laden
1. Entriegeln Sie durch Drücken des rückwärtigen Knopfs
den Magazindeckel.
2. Ziehen Sie den Magazindeckel bis zum Anschlag nach
unten.
3. Legen Sie die neuen Nagelstreifen in das Magazin.
4. Schieben Sie den Magazinverschluss nach oben, bis
er einrastet.
5. Schieben Sie den Kartuschenstreifen, mit dem schma-
len Ende voran, von unten in den Griff, bis der Kartu-
schenstreifen vollständig im Griff versenkt ist. Wenn
8
Printed: 16.12.2014 | Doc-Nr: PUB / 5069833 / 000 / 04
Sie einen angebrauchten Kartuschenstreifen einset-
zen möchten, ziehen Sie mit der Hand den Kartu-
schenstreifen oben aus dem Gerät, bis sich eine unge-
brauchte Kartusche im Kartuschenlager befindet.

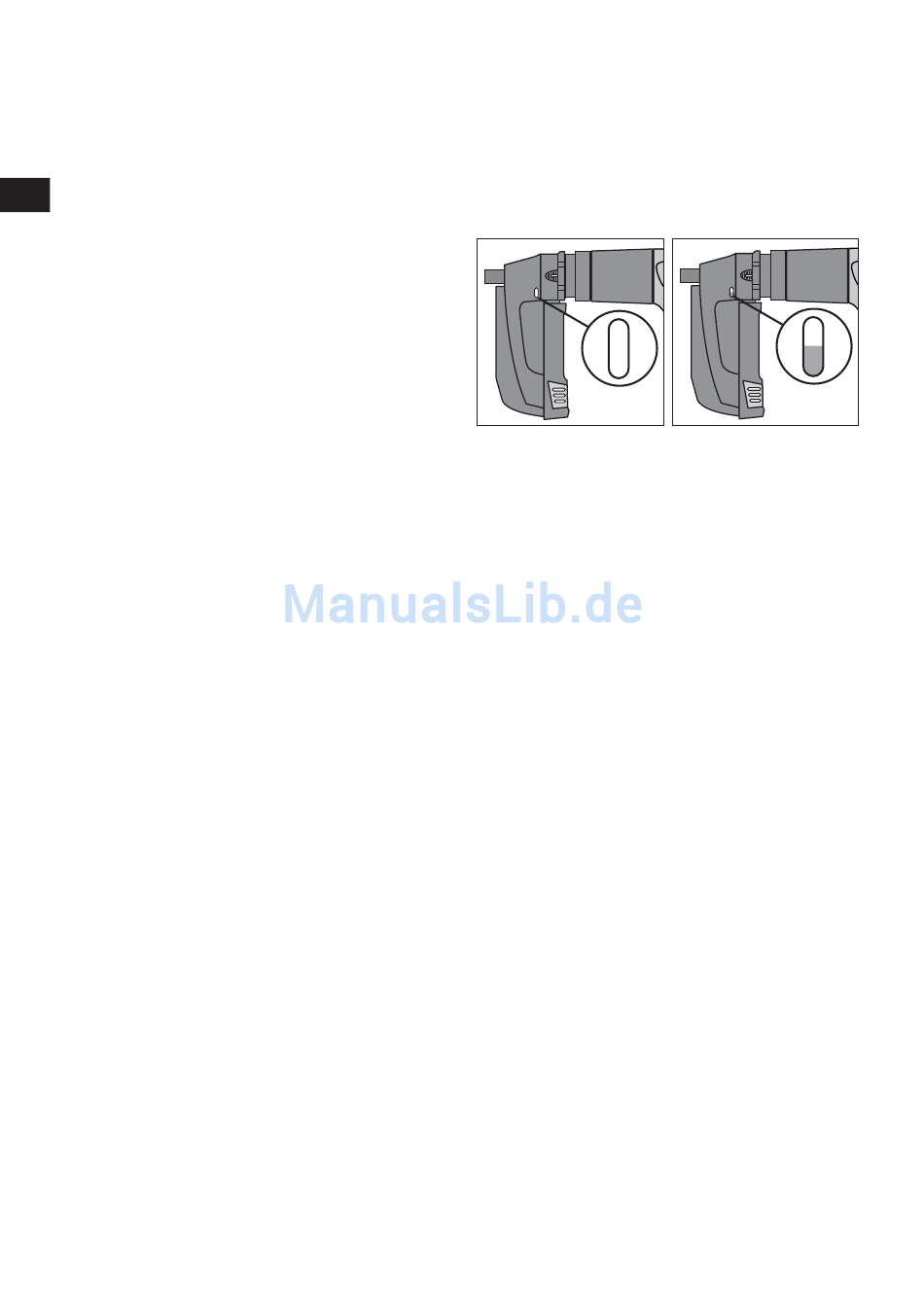

Wenn der Indikator teilweise oder zur Gänze rot ist, sind
3 oder weniger Nägel im Magazin, und es kann ein 10-
er Streifen Nägel nachgeladen werden.
Mehr als 3 Nägel sind im
Magazin vorhanden.
HINWEIS:
● Im Magazin dürfen sich nur Nägel der selben Länge
befinden.
aa
7.6 Setzen mit Magazinsetzgerät
1. Pressen Sie das Gerät rechtwinklig auf die Arbeits-
fläche.
2. Lösen Sie durch Drücken des Abzugs die Setzung aus.
HINWEIS:
● Setzen Sie keine Nägel in bestehende Löcher ausser
wenn von Hilti empfohlen z.B. DX Kwik.
● Versuchen Sie nicht einen Nagel durch eine
zweite Setzung nachzusetzen.
● Überschreiten Sie die max. Setzfrequenz nicht.
aa
7.7 Magazinsetzgerät entladen
1. Stellen Sie sicher, dass sich kein Kartuschen streifen
im Gerät befindet. Wenn sich ein Kartuschenstreifen
im Gerät befindet, ziehen Sie ihn mit der Hand oben
aus dem Gerät.
2. Entriegeln Sie durch Drücken des rückwärtigen Knopfs
den Magazindeckel.
3. Ziehen Sie den Magazindeckel bis zum An schlag nach
unten.
4. Stellen Sie sicher, dass keine Nagelstreifen im Maga-
zin sind.
5. Schieben Sie den Magazindeckel nach oben, bis er
einrastet.
aa
7.8
Schieben Sie den Kartuschenstreifen, mit dem schma-
len Ende voran, von unten in den Griff, bis der Kartu-
schenstreifen vollständig im Griff versenkt ist. Wenn Sie
einen angebrauchten Kartuschenstreifen einsetzen möch-
ten, ziehen Sie mit der Hand den Kartuschenstreifen
3 oder weniger Nägel sind
im Magazin und es kann
ein 10-er Streifen Nägel
nachgeladen werden.
