2. Všeobecné pokyny
2.1 Signální slova a jejich význam
VÝSTRAHA:
Označuje případnou nebezpečnou situaci, která by mohla
mít za následek těžký úraz nebo úmrtí.
POZOR:
Označuje případnou nebezpečnou situaci, která by mohla
mít za následek lehký úraz nebo věcné škody.

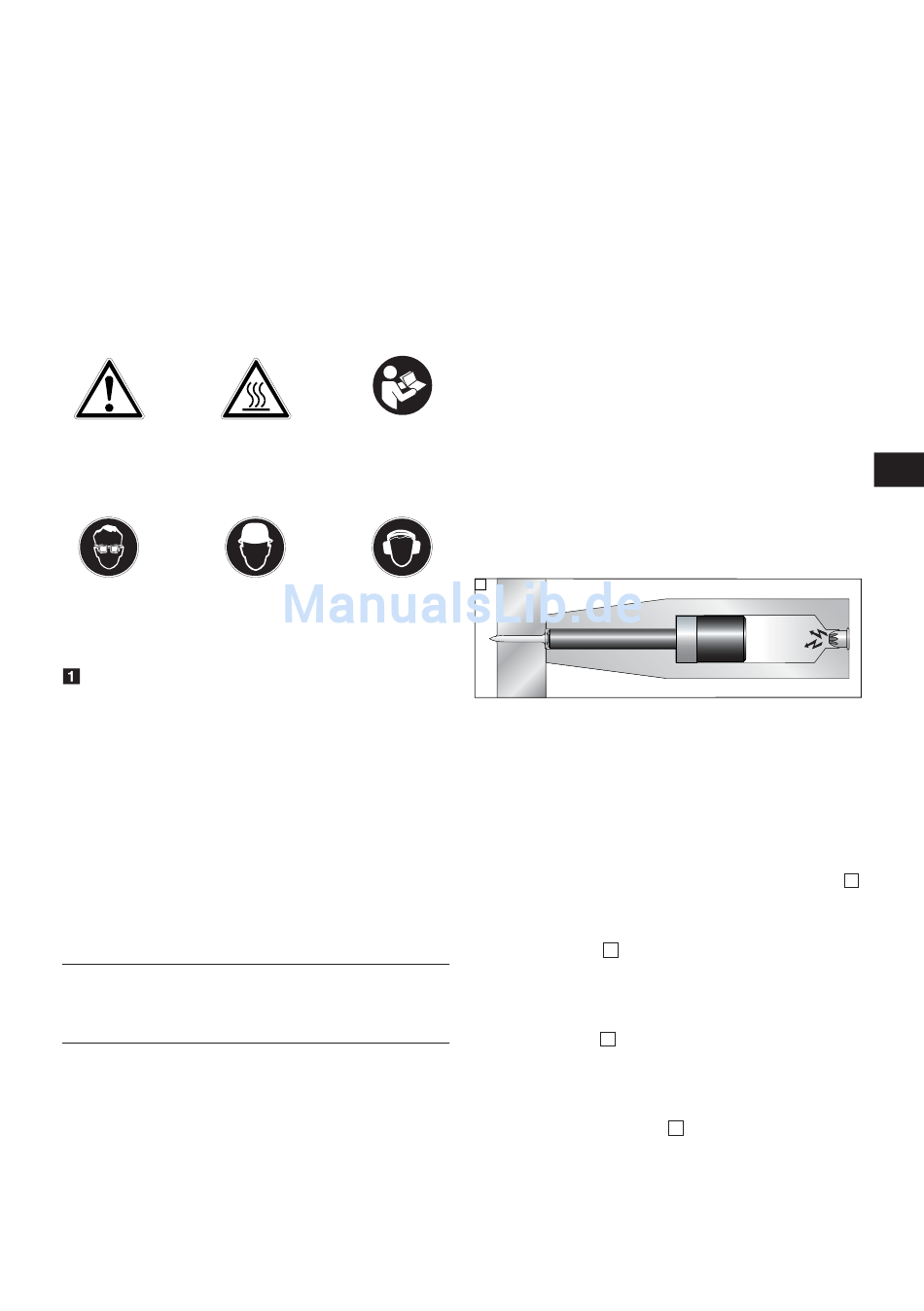

2.2 Piktogramy
Výstražné značky
Všeobecné Výstraha -
nebezpečí horký povrch
Příkazové značky
Používejte Používejte
ochranné brýle ochrannou přilbu
Tyto číslice odkazují na obrázky k textu umístěné na
rozkládacích stranách obálky. Obálku proto při čtení návo-
du mějte otevřenu.
V textu tohoto návodu k obsluze označuje výraz "přístroj"
vždy vsazovací přístroj DX 460.
Umístění identifikačních informací na přístroji
Typové označení a výrobní číslo jsou uvedeny na typo-
vém štítku přístroje. Tyto údaje si zapište do svého návo-
du k obsluze a vždy je uvádějte při dotazech vůči naše-
mu zastoupení nebo vůči servisnímu středisku.
DX460
Typ:
Výrobní číslo:

3. Popis

Přístroj je určen profesionálním uživatelům k vsazování
hřebů, závitových hřebů a příchytek do betonu, oceli
a do vápenopískových cihel.
Printed: 16.12.2014 | Doc-Nr: PUB / 5069833 / 000 / 04
Přístroj používá pístový princip a nezařazuje se proto
mezi přístroje pracující s velkou rychlostí hřebu. Písto-
vý princip zaručuje dokonalou pracovní bezpečnost a
spolehlivost upevnění. Jako střelivo se používají nábo-
jky ráže 6.8/11 M.
Pohyb pístu a posuv nábojek probíhá automaticky půso-
bením vzniklého tlaku plynů. To umožňuje usazovat hře-
by, závitové hřeby a příchytky velmi hospodárně. Navíc
si můžete přístroj vybavit zásobníkem hřebů MX 72, jímž
se podstatně zvýší rychlost práce a pohodlí při obslu-
ze přístroje.
Stejně jako u všech vsazovacích přístrojů poháněných
střelným prachem tvoří přístroj, nábojky a upevňovací
Symboly
prvky technickou jednotu. To znamená, že tento systém
může zaručit bezproblémové upevňování pouze tehdy,
pokud se použijí výslovně pro tento přístroj vyrobené
upevňovací prvky a nábojky Hilti nebo výrobky srovna-
Před použitím si
telné jakosti a kvality. Pouze při respektování uvedených
přečtěte návod
podmínek platí vydaná doporučení Hilti pro upevňování
k obsluze
a další aplikace.
Přístroj nabízí 5ti násobnou ochranu k zajištění bezpeč-
nosti uživatele přístroje a jeho pracovního okolí.
Pístový princip
1
Používejte
ochranu sluchu
Energie střelné náplně se přenese na píst, jehož urychlená
hmota zarazí hřeb do podkladu. Protože asi 95% kine-
tické energie zůstane v pístu, pronikne upevňovací prvek
se silně sníženou rychlostí méně než 100 m/s kontrolo-
vaně do podkladu. Zastavením pístu v přístroji je zároveň
ukončeno vsazení, takže při správném použití je nebez-
pečný průstřel prakticky nemožný.
Vzájemným spojením zapalovacího mechanismu a nez-
bytné přítlačné dráhy se dosahuje zajištění proti pádu
. Při nárazu přístroje na tvrdý podklad proto nemůže dojít
k výstřelu, ať již přístroj dopadl pod jakýmkoliv úhlem.
Zajištění spouště
spouště přístroj nespustí. Přístroj se může přivést ke
spuštění pouze tehdy, pokud je přitisknut pevně proti
podkladu a následně stisknuta spoušť.
Přítlačné zajištění
N, takže přístroj může vystřelit pouze až po úplném pře-
konání přítlačné síly.
Přístroj je mimo jiné vybaven ještě zajištěním výstřelu -
podmínkový postup použití
knuté spoušti a následném přitlačení přístroje nedojde
k výstřelu. Přístroj proto může vystřelit pouze pokud je
nejdříve správně přitlačen (1.) a teprve potom je stis-
knuta jeho spoušť (2.).
zajišťuje, že při samotném stisku
3
4 vyžaduje přítlačnou sílu alespoň 50
. To znamená, že při stis-
5
