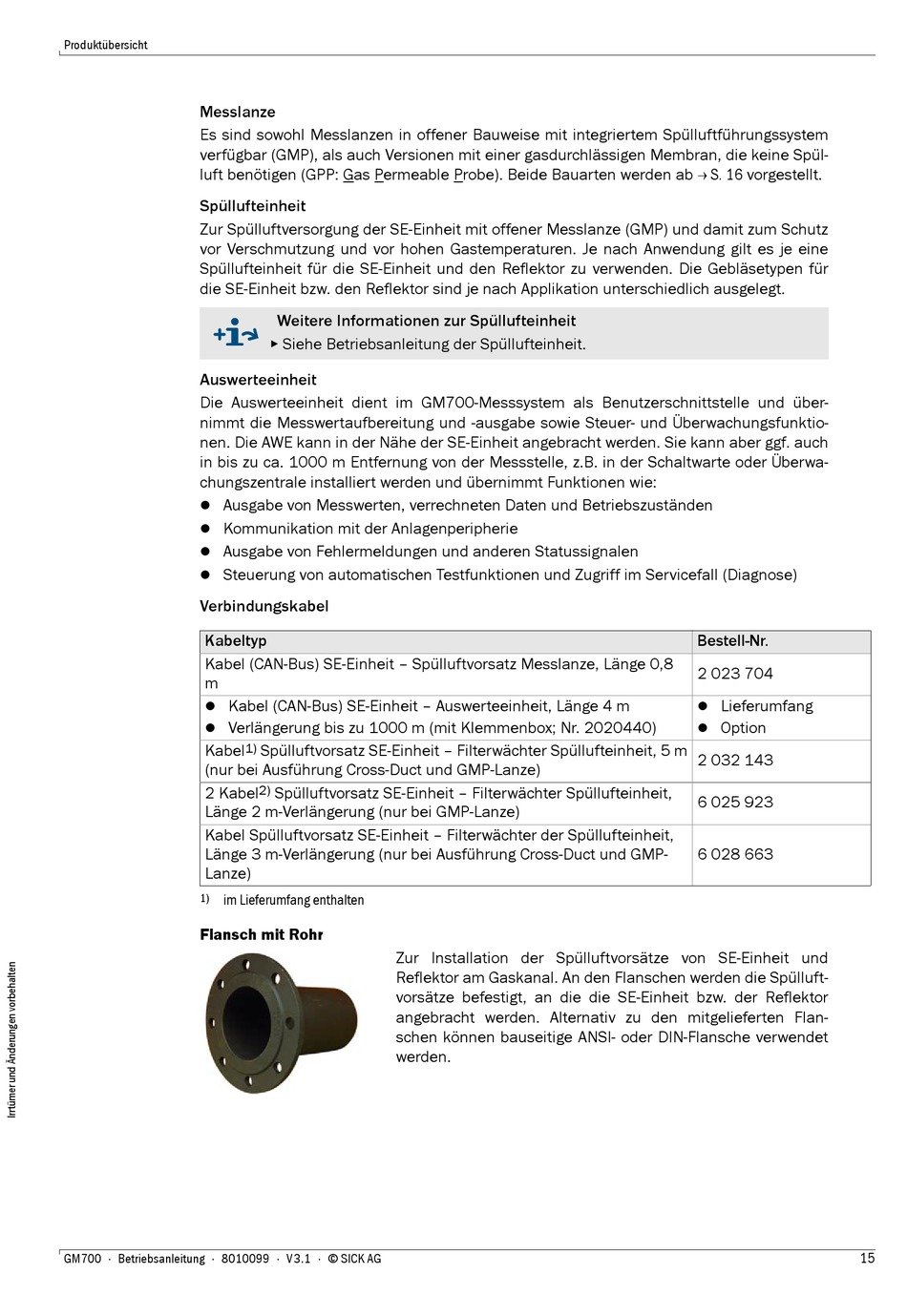

Produktübersicht
Messlanze
Es sind sowohl Messlanzen in offener Bauweise mit integriertem Spülluftführungssystem
verfügbar (GMP), als auch Versionen mit einer gasdurchlässigen Membran, die keine Spül-
luft benötigen (GPP: Gas Permeable Probe). Beide Bauarten werden ab  S. 16 vorgestellt.
Spüllufteinheit
Zur Spülluftversorgung der SE-Einheit mit offener Messlanze (GMP) und damit zum Schutz
vor Verschmutzung und vor hohen Gastemperaturen. Je nach Anwendung gilt es je eine
Spüllufteinheit für die SE-Einheit und den Reflektor zu verwenden. Die Gebläsetypen für
die SE-Einheit bzw. den Reflektor sind je nach Applikation unterschiedlich ausgelegt.

Auswerteeinheit

Die Auswerteeinheit dient im GM700-Messsystem als Benutzerschnittstelle und über-
nimmt die Messwertaufbereitung und -ausgabe sowie Steuer- und Überwachungsfunktio-
nen. Die AWE kann in der Nähe der SE-Einheit angebracht werden. Sie kann aber ggf. auch
in bis zu ca. 1000 m Entfernung von der Messstelle, z.B. in der Schaltwarte oder Überwa-
chungszentrale installiert werden und übernimmt Funktionen wie:
● Ausgabe von Messwerten, verrechneten Daten und Betriebszuständen
● Kommunikation mit der Anlagenperipherie
● Ausgabe von Fehlermeldungen und anderen Statussignalen
● Steuerung von automatischen Testfunktionen und Zugriff im Servicefall (Diagnose)
Verbindungskabel
Kabeltyp
Kabel (CAN-Bus) SE-Einheit – Spülluftvorsatz Messlanze, Länge 0,8
m
● Kabel (CAN-Bus) SE-Einheit – Auswerteeinheit, Länge 4 m
● Verlängerung bis zu 1000 m (mit Klemmenbox; Nr. 2020440)
Kabel
(nur bei Ausführung Cross-Duct und GMP-Lanze)
2 Kabel
Länge 2 m-Verlängerung (nur bei GMP-Lanze)
Kabel Spülluftvorsatz SE-Einheit – Filterwächter der Spüllufteinheit,
Länge 3 m-Verlängerung (nur bei Ausführung Cross-Duct und GMP-
Lanze)
1) im Lieferumfang enthalten
Flansch mit Rohr
GM700 · Betriebsanleitung · 8010099 · V 3.1 · © SICK AG
Weitere Informationen zur Spüllufteinheit
▸ Siehe Betriebsanleitung der Spüllufteinheit.
1)
Spülluftvorsatz SE-Einheit – Filterwächter Spüllufteinheit, 5 m
2) Spülluftvorsatz SE-Einheit – Filterwächter Spüllufteinheit,
Zur Installation der Spülluftvorsätze von SE-Einheit und
Reflektor am Gaskanal. An den Flanschen werden die Spülluft-
vorsätze befestigt, an die die SE-Einheit bzw. der Reflektor
angebracht werden. Alternativ zu den mitgelieferten Flan-
schen können bauseitige ANSI- oder DIN-Flansche verwendet
werden.
Bestell-Nr.
2 023 704
● Lieferumfang
● Option
2 032 143
6 025 923
6 028 663
15
