6. MONITOR – Regler für den Ausgangspegel der Monitorausgänge: Regelt den Ausgangspegel
der (rückseitigen) Hauptausgänge LEFT und RIGHT.
7. USB-LED – Diese LED leuchtet bei ordnungsgemäßem Anschluss und Betrieb mit dem
Computer sowie einer Spannungsversorgung über Bus Power.
8. DIRECT .MONITOR – Diese Taste bestimmt, wie die Eingangsquellen abgehört werden, und
schaltet zwischen den drei Direct-Monitoring-Modi OFF, MONO und STEREO um. In der Stel-
lung OFF erfolgt das Monitoring der Eingangsquellen über die DAW, während das Monito-
ring-Signal in den Modi MONO oder STEREO direkt hinter den Eingängen der Vorverstärker
abgegriffen wird und daher keine Latenz auftritt. Die Symbole
die Auswahl zwischen den Mono- bzw. Stereo-Modi zu verdeutlichen.
.Kopfhörerlautstärke – Regler für den Ausgangspegel des Kopfhöreranschlusses auf der
9.
Vorderseite.
. Kopfhörerbuchse – 6,35 mm TRS-Ausgangsbuchse. Wenn Ihr Kopfhörer über ei-
10.
nen 6,35 mm TRS-Stecker verfügt, können Sie ihn hier direkt anschließen. Sofern
der Kopfhörer über einen 3,5 mm Miniklinkenstecker verfügt, benötigen Sie einen
6,35 auf 3,5 mm TRS-Klinkenadapter. Beachten Sie, dass Kopfhörer mit 4-poligen TRRS-Ste-
ckern eventuell nicht korrekt funktionieren.

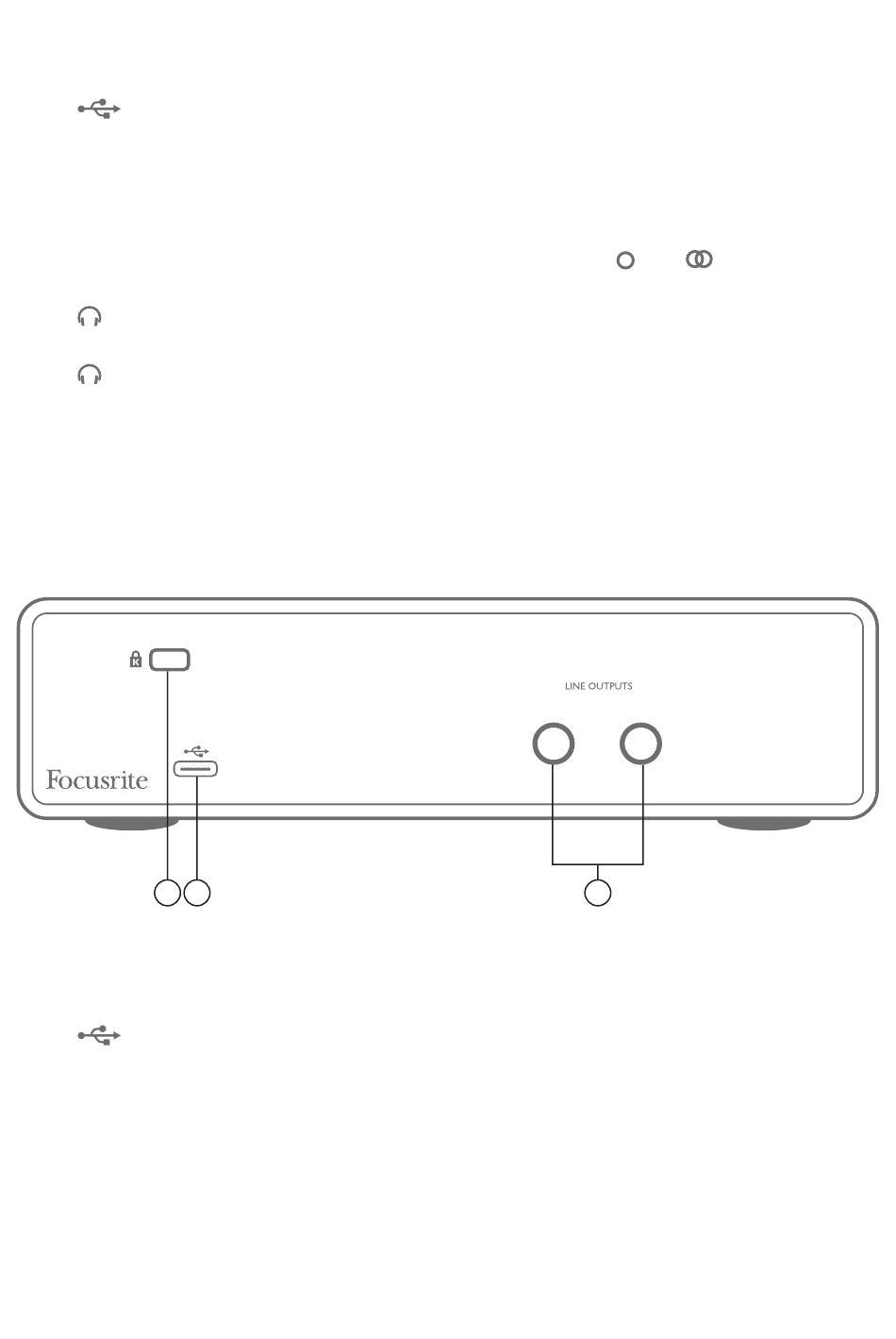

Rückseite
11 12
11. K . ( Öffnung für Kensington Kabelschloss) – Zum Befestigen Ihres Scarlett 2i2 an einem festen
Gegenstand
.USB .2.0 Anschluss – USB-Buchse vom Typ C zum Anschluss an den Computer (Kabel
12.
liegt bei).
13. LINE . O UTPUTS: . L EFT . u nd RIGHT – 2 x 6,35 mm TRS-Klinkenbuchsen mit +10 dBu Ausgangs-
pegel (variabel), elektronisch symmetriert. Es können wahlweise (symmetrische) 6,35 mm
TRS- oder (unsymmetrische) TS-Klinkenstecker angeschlossen werden.
19
oder
RIGHT LEFT
13
leuchten grün, um
