METREL PV Remote WL Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für METREL PV Remote WL
Inhaltszusammenfassung für METREL PV Remote WL

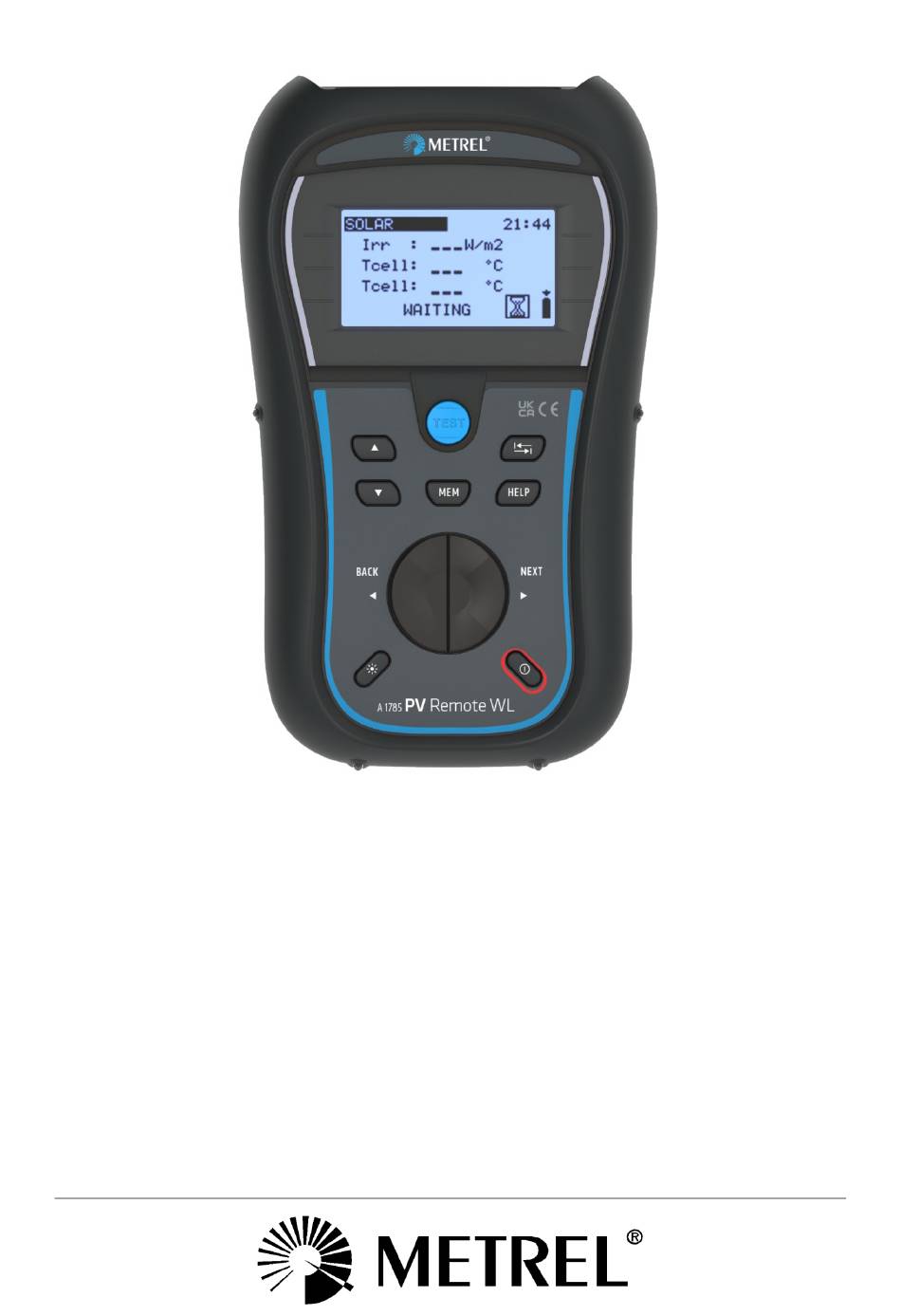

- Seite 1 PV Remote WL A 1785 Bedienungsanleitung Version 1.3.3, Code-Nr. 20 753 431...
- Seite 2 Die Kennzeichnung auf Ihrem Gerät bestätigt, dass es den Anforderungen aller geltenden UK- Vorschriften entspricht. Hiermit erklärt Metrel d.o.o., dass der A 1785 in Übereinstimmung mit den Regeln für Funkanlagen (Radio Equipment Regulations - Red) 2017 und allen anderen geltenden UK- Der vollständige Text der UK-Konformitätserklärung ist unter der...
-
Seite 3: Inhaltsverzeichnis
Synchronisation mit MI 311x Geräten ..............22 Aufrüsten des Geräts ....................23 Wartung ........................24 Regelmäßige Kalibrierung ................... 24 Service ......................24 Reinigung ......................24 Technische Daten ..................... 25 Bestrahlung ....................... 25 Temperatur (Zelle oder Umgebung) ..............26 Allgemeine Daten (PV Remote WL) ..............26... -
Seite 4: Einleitung
Wechselrichter im Inneren des Gebäudes. Mit dem PV Remote WL können Umgebungsparameter gemessen werden, während elektrische Parameter mit dem Gerät an einem anderen Ort gemessen werden. Die Uhren des Hauptgeräts und des PV Remote WL können synchronisiert werden. Dies ermöglicht eine einfache Zusammenführung von Daten, die zur selben Zeit nach Abschluss der Tests gemessen werden. -
Seite 5: Sicherheits- Und Betriebsbedingte Überlegungen
Warnungen und Hinweise Um während der Durchführung verschiedener Tests und Messungen eine hohe Genauigkeit zu wahren, empfiehlt Metrel, dass Sie Ihren PV Remote WL in gutem Zustand und unbeschädigt halten. Bei der Verwendung des Geräts, berücksichtigen Sie die folgenden allgemeinen Warnungen: Symbol am Gerät bedeutet »Lesen Sie die Bedienungsanleitung mit... - Seite 6 Unvorhersehbare chemische Prozesse können während des Ladens von Batteriezellen ❑ auftreten, die über einen längeren Zeitraum (mehr als 6 Monate) ungenutzt geblieben sind. In diesem Fall empfiehlt Metrel, den Lade- / Entladezyklus mindestens 2-4 Mal zu wiederholen. Wenn nach mehreren Lade- / Entladezyklen keine Verbesserung erreicht wird, sollte ❑...
-
Seite 7: Angewandte Normen
A 1785 PV Remote WL Sicherheits- und betriebsbedingte Überlegungen Angewandte Normen Das Gerät wird gemäß der folgenden, unten aufgeführten Vorschriften hergestellt und geprüft. Elektromagnetische Verträglichkeit (EMV) EN 61326-1 Sicherheitsanweisungen elektrische Geräte zur Messung, Steuerung und für den Laboreinsatz - EMV-Anforderungen - Teil 1: Allgemeine... -
Seite 8: Beschreibung Des Geräts
A 1785 PV Remote WL Beschreibung des Geräts Beschreibung des Geräts Frontplatte Abbildung 3-1: Frontplatte Legende: 1 LCD 128 x 64 Punkte Matrix-Display mit Hintergrundbeleuchtung. 2 PRÜFUNG Startet / stoppt die Messungen. 3 AUF/ AB Ändert den ausgewählten Parameter. 4 Funktionswähler Wählt die Testfunktion aus... -
Seite 9: Anschlussplatte
A 1785 PV Remote WL Beschreibung des Geräts Anschlussplatte Abbildung 3-2: Anschlussplatte Legende: Eingang 1 Eingang zur Messung der Bestrahlungsstärke Eingang Messung Umgebungstemperatur Zelltemperatur (HW 2) Eingang 2 Eingang zur Messung der Umgebungstemperatur und der vorderen Bestrahlungsstärke (HW 3) Eingang 3 Eingang zur Messung der Zelltemperatur Anschluss an das Messgerät... -
Seite 10: Rückseite
A 1785 PV Remote WL Beschreibung des Geräts Rückseite Abbildung 3-3: Rückseite Legende: Seitengurte Batteriefachabdeckung Befestigungsschraube für die Batteriefachabdeckung Infoschild Rückseite Halterung für Schrägstellung des Geräts Abbildung 3-4: Batteriefach Legende: Batteriezellen Größe AA, alkalisch oder wiederaufladbar NiMH / NiCd Etikett... -
Seite 11: Batterieanzeige
A 1785 PV Remote WL Beschreibung des Geräts Batterieanzeige Die Anzeige zeigt den Ladezustand der Batterie und den Anschluss des externen Ladegeräts an. Batteriekapazitätsanzeige. Niedriger Batteriestand. Die Batterie ist zu schwach, um ein korrektes Ergebnis zu garantieren. Ersetzen oder laden Sie die Akkuzellen auf. -
Seite 12: Hintergrundbeleuchtung Und Kontrasteinstellungen
A 1785 PV Remote WL Beschreibung des Geräts Hintergrundbeleuchtung und Kontrasteinstellungen Mit der HINTERGRUNDBELEUCHTUNGSTASTE können Hintergrundbeleuchtung und Kontrast eingestellt werden. Klicken Schaltet die Intensität der Hintergrundbeleuchtung um. Sperrt die Hintergrundbeleuchtung mit hoher Intensität, bis die 1 s gedrückt halten Stromversorgung ausgeschaltet oder die Taste erneut gedrückt wird. -
Seite 13: Gerätebetrieb
A 1785 PV Remote WL Gerätebetrieb Gerätebetrieb Funktionsauswahl Zur Auswahl der Hauptmerkmale muss der FUNKTIONSWAHLSCHALTER verwendet werden. Tasten FUNKTIONSWÄHLER Wählen Sie die Funktion aus: ▪ <SOLAR> Messungen ▪ <EINSTELLUNGEN> Geräteeinstellungen Einstellungen Im EINSTELLUNGSMENÜ: Sprache kann ausgewählt werden, Kommunikation mit dem PV-Gerät kann konfiguriert/aufgebaut werden, Speicher kann gelöscht werden,... -
Seite 14: Kommunikationen
Gerät gefunden wurde, wird der PV Remote WL automatisch mit dem PV-Gerät verbunden. Wenn mehr PV-Geräte gefunden werden, kann der Benutzer eines aus der Liste auswählen (mit den Tasten AUF oder AB) und es mit dem PV Remote WL verbinden, indem er die TESTTASTE drückt. -
Seite 15: Speicher Löschen
A 1785 PV Remote WL Gerätebetrieb Der PV Remote WL ist jetzt bereit für die WLAN-Kommunikation mit dem PV-Gerät. Hinweis ▪ Die Änderung der Kommunikationseinstellungen setzt die vorherigen Einstellungen zurück. WLAN-Scan sollte erneut durchgeführt werden, wenn Kommunikationsanschluss auf RS232 und dann wieder auf WLAN umgeschaltet wird. -
Seite 16: Bestrahlungsstärke-Sensor
A 1785 PV Remote WL Gerätebetrieb 4.2.4 Bestrahlungsstärke-Sensor In diesem Menü kann der Typ des Bestrahlungsstärke-Sensors eingestellt werden. Abbildung 4-5: Auswahl des Bestrahlungsstärke-Sensors Parameter Vorderer Bestrahlungsstärke-Sensor [A1427, A1834, A1844 (HW 3), A1846 (HW 3), A1399 (HW 2)] - PV-Zelle A 1427: Messung der einkristallinen PV-Zelle... -
Seite 17: Datum Und Uhrzeit
A 1785 PV Remote WL Gerätebetrieb Temperaturfühler [T_CELL (HW2], A 1400 (HW3), A 1833 (HW3)] - Temperatursonde A 1400: Messung T_cell - Temperatursonde A 1833: Messung T_cell Tasten AUF / AB Wählt die Verwendung des Temperatursensors (Umgebungs- oder Zellentemperatur). (HW 2). -
Seite 18: Messungen
A 1785 PV Remote WL Messungen 5 Messungen Die folgenden Umgebungsmessungen können mit dem PV Remote WL durchgeführt werden: ▪ Sonneneinstrahlung vorne ▪ Sonneneinstrahlung hinten (HW 3) ▪ Umgebungstemperatur ▪ Zelltemperatur (mit einem Sensor oder zwei Sensoren) (HW 2) Temperatur und Sonneneinstrahlung müssen gemessen werden: ▪... - Seite 19 Schließen Sie die Umgebungssonden an den PV Remote WL an. Schließen Sie die Sonden an den zu testenden Gegenstand an (siehe Abbildung 5.2). Schließen Sie den PV Remote WL an das Gerät an (optional) Drücken Sie die TESTTASTE, um die Messung zu starten.
- Seite 20 Umgebungstemperatur zum Zeitpunkt der Messung Hinweise ▪ Wenn der PV Remote WL mit dem Gerät verbunden ist, werden die Messdaten an das Gerät gesendet. Für weitere Informationen zu dieser Funktion, beziehen Sie sich auf die Bedienungsanleitung für den MI 3108 /MI 3109 und den MI 311x.
-
Seite 21: Speicherung Der Ergebnisse Und Synchronisation Mit Dem Gerät
Für die Zeit- und Ergebnissynchronisation muss der RS232-Anschluss am Gerät MI 3108 / MI 3109 mit dem RS232-Anschluss am PV Remote WL verbunden werden. Verwenden Sie das mit dem MI 3108 / MI 3109 gelieferte Datenkabel A 1726 PS/2 auf D-Sub (Buchse) und den mit A 1785 gelieferten Kabeladapter A 1414 D-Sub (Stecker) auf PS/2. -
Seite 22: Synchronisation Mit Mi 311X Geräten
Kommunikation auf dem PV Remote WL verwendet werden. Siehe Abschnitt4.2.2 Kommunikationen, um die WLAN-Kommunikation mit dem PV-Gerät herzustellen. Die tatsächlichen Umgebungsdaten werden während des Tests an das PV-Gerät gesendet, wenn die WLAN-Kommunikation zwischen dem PV Remote WL und dem PV-Gerät aktiv ist und das PV-Gerät diese anfordert. -
Seite 23: Aufrüsten Des Geräts
A 1785 PV Remote WL Aufrüsten des Geräts Aufrüsten des Geräts Das Gerät kann über den RS232-Kommunikationsanschluss von einem PC aus aufgerüstet werden. Dies ermöglicht es, das Gerät auf dem neuesten Stand zu halten, auch wenn sich die Standards oder Vorschriften ändern. Kontaktieren Sie bitte Ihren Händler für Einzelheiten. -
Seite 24: Wartung
A 1785 PV Remote WL Wartung Wartung Nicht autorisierten Personen ist es nicht gestattet, den PV Remote WL zu öffnen. Es sind keine vom Bediener zu ersetzenden Bauteile im Innern des Geräts vorhanden, mit Ausnahme der Batterie unter der Rückwand. -
Seite 25: Technische Daten
A 1785 PV Remote WL Technische Daten Technische Daten Bestrahlung Sonde A 1399 (HW 2) Irr_f Messbereich (W/m Auflösung (W/m Genauigkeit (5 % + 5 Digits) 300 … 999 5 % 1,00 k … 1,75 k Messprinzip: Pyranometer Empfindlichkeit ........ -
Seite 26: Temperatur (Zelle Oder Umgebung)
RS232 Baudrate ........9600 WLAN ............802,11 b/g/n (802,11n bis zu 150 Mbps) (Nur für die Kommunikation mit Metrel PV-Testern) Anzahl der gespeicherten Ergebnisse: > 3000 Ringspeicher Wenn das Gerät befeuchtet wird, können die Ergebnisse beeinträchtigt werden. In diesem Fall wird empfohlen, das Gerät und das Zubehör mindestens 24 Stunden lang zu trocknen. - Seite 27 A 1785 PV Remote WL Technische Daten Referenz-Feuchtigkeitsspanne ....40 % RL … 70 % RL Betriebsbedingungen Betrieb Außengebrauch Betriebstemperaturbereich ....0 C … 40 C Maximale relative Luftfeuchte ... 95 % RL (0 C … 40 C), nicht kondensierend Lagerbedingungen Temperaturbereich ......
