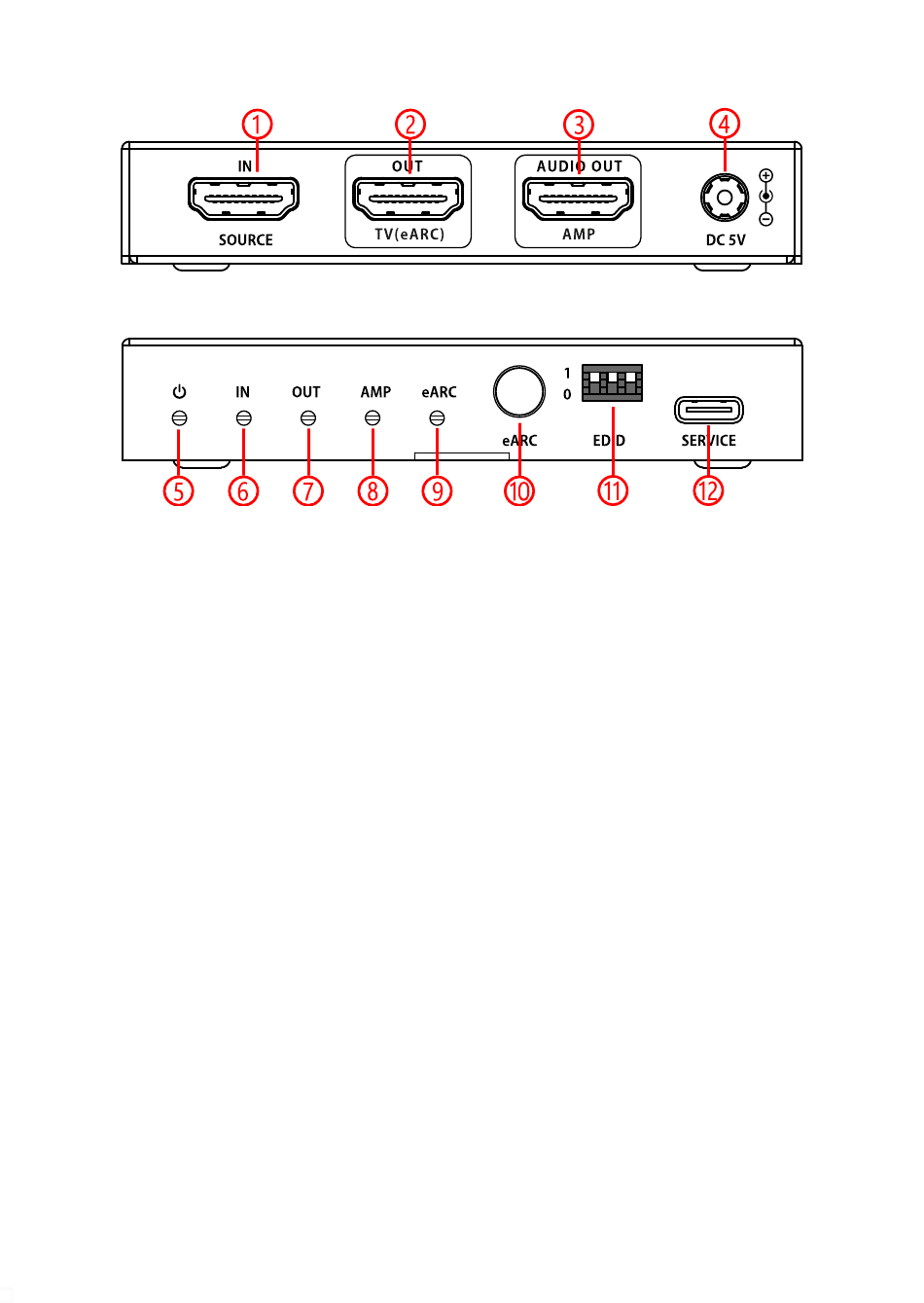

Anschlüsse, Anzeigen und Bedienelemente
1. HDMI Eingang für den Zuspieler / HDMI-Quelle
2. HDMI Ausgang zum Anschluss an einen HDMI-Eingang vom Display bzw. HDMI-ARC vom TV
3. HDMI Audio Ausgang zum Anschluss an einen HDMI-Eingang eines Soundsystems
4. DC 5V, Anschluss für die 5 V Spannungsversorgung
5. Power LED, leuchtet grün wenn der Switch aktiv ist und rot im Standby.
6. IN LED, leuchtet wenn der Zuspieler eine Verbindung aufgebaut hat
7. OUT LED, leuchtet wenn ein Display angeschlossen ist und ein Signal erhält
8. AMP LED, leuchtet wenn ein Soundgerät angeschlossen ist und ein Signal erhält
9. eARC LED, leuchtet wenn ARC/eARC aktiv ist und der Ton des Fernsehers zum HDMI
Audio Ausgang extrahiert wird. Die eARC LED blinkt, falls dabei ein Fehler in der CEC
Kommunikation auftritt und ARC/eARC nicht korrekt funktioniert.
10. eARC Taste, schaltet zwischen Ton vom TV oder vom Zuspieler um. Langes Drücken von 5 s
schaltet den HDMI 2.1 Audio Extractor aus, erneutes Drücken wieder ein.
11. EDID-Dip-Switch
12. SERVICE, USB-C Schnittstelle für Servicezwecke und Firmware-Update
eARC LED blinkt?
Der AX211 ist mit einer eARC-Funktion ausgestattet. Wenn der angeschlossene Fernseher oder
Videoprojektor mit seinem HDMI-eARC oder HDMI-ARC Port mit dem AX211 verbunden ist, kann
der interne Ton dieser Displays ebenfalls über das Soundsystem ausgegeben werden. Du kannst
also Ton vom internen TV-Empfänger (Kabelfernsehen oder SAT-TV) oder TV-Apps über den AX211
