FeinTech VMS04201 Bedienungsanleitung Und Technische Information
Vorschau ausblenden
Andere Handbücher für VMS04201:
- Bedienungsanleitung und technische information (32 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für FeinTech VMS04201
Inhaltszusammenfassung für FeinTech VMS04201

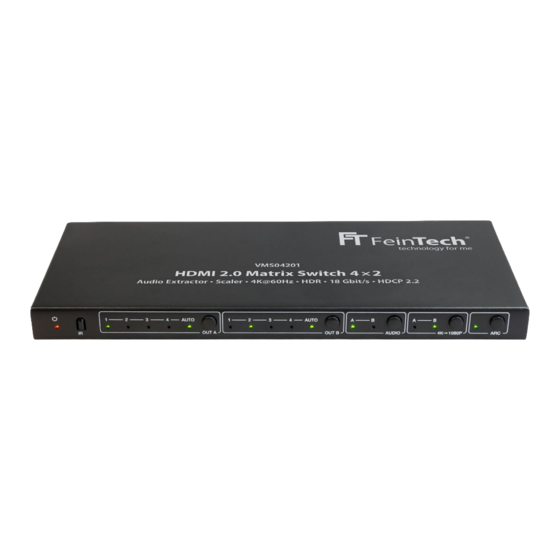

- Seite 1 VMS04201 HDMI 2.0 Matrix Switch 4×2 deutsch • english...
- Seite 2 VMS04201 HDMI 2.0 Matrix Switch 4×2 mit HDMI Audio Extractor und Scaler für Ultra-HD Bedienungsanleitung und technische Information Sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
- Seite 3 • COPY: Es werden nur die Fähigkeiten der HDMI-Senke an HDMI OUT A ausgewertet und sichergestellt, dass hier das bestmögliche Signal ankommt. Die HDMI-Senke an OUT B hat dann eventuell kein Bild oder Ton, wenn sie geringere Fähigkeiten hat. Schließen Sie Ihr bes- tes Gerät an HDMI OUT A an und nutzen Sie diese Einstellung, wenn Sie nicht gleichzeitig an beiden schauen möchten.
- Seite 4 b) am Audio-Klinkenanschluss Sie können hier einen Kopfhörer oder eine herkömmliche HiFi-Anlage anschließen. Eventuell benö- tigen Sie einen Adapter von 3,5 mm Klinke auf Cinchbuchsen. Die Ausgabe über die Klinkenbuchse ist nur möglich, wenn die HDMI-Quelle reinen Stereo-Ton liefert. Mehrkanal-Formate werden nicht unterstützt.
-
Seite 5: Anschlüsse & Bedienelemente
Anschlüsse & Bedienelemente 1. Power-LED, leuchtet rot bei angeschlossener Stromversorgung 2. Empfänger für das Infrarot-Signal der Fernbedienung 3. Taste und Anzeige zur Auswahl der HDMI Quelle 1–4 für Display A, zum Einschalten/ Ausschalten der AUTO-Funktion 3 Sekunden drücken (Bei aktiver AUTO-Funktion wird auto- matisch auf die zuletzt verbundene HDMI-Quelle geschaltet) 4. - Seite 6 Fernbedienung Die mitgelieferte Infrarot-Fernbedienung steuert dieselben Funktio- nen wie die Tasten auf der Gerätefront: Output A • Mit der roten Taste schalten Sie den HDMI Matrix Switch ein oder aus. AUTO 4K/HD • Wählen Sie die HDMI-Quelle mit den Tasten 1–4 oder schalten Output B Sie zwischen den Eingängen mit den ...
-
Seite 7: Installation Und Betrieb
Ziehen Sie den Netzstecker und betreiben Sie das Gerät nicht weiter. Versuchen Sie nicht, das Ge- rät selbst zu reparieren oder zu öffnen. Wenden Sie sich an geschultes Fachpersonal oder kontak- tieren Sie den Verkäufer oder den FeinTech Service, z.B. per E-Mail an service@feintech.eu... - Seite 8 Dieses Produkt entspricht den Richtlinien der EU und darf nur zusammen mit ab- geschirmten Kabeln verwendet werden. Hiermit erklären wir, die Spreewald Kommuni- kationstechnik GmbH, dass dieses Gerät der Niederspannungs-Richtlinie 2014/35/EU, der EMV Richtline 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die formelle Konformitäts- erklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung.
