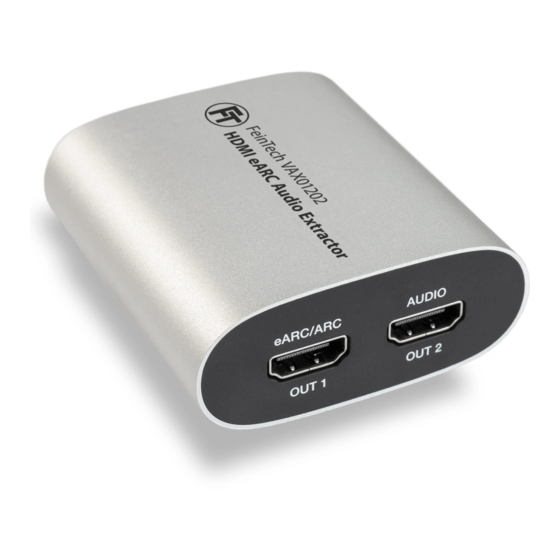

VAX01202
HDMI eARC Audio Extractor
Bedienungsanleitung
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum
optimalen Einsatz und zur sicheren Verwendung lesen Sie bitte diese
Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als
Referenz für zukünftige Fragen auf.
Funktionen:
• eARC/ARC Audio Extractor Funktion
Ermöglicht den Betrieb vorhandener AV-Receiver mit HDMI-
Eingang an neuen Fernsehern mit HDMI eARC oder ARC
Anschluss
• HDMI Audio Splitter Funktion
HDMI-Splitter Funktion zum Betrieb einer HDMI-Quelle mit
4K HDR an einem älteren AV-Receiver, verteilt das HDMI-
Eingangssignal an TV und Soundsystem, mit Copy- Funktion für
die Audio-EDID
• Unterstützt 4K 60Hz, Dolby Vision, HDCP 2.3 sowie alle
Tonformate inklusive Dolby Atmos, TrueHD, DTS-HD
• Steuerung der Lautstärke via HDMI-CEC mit der TV-
Fernbedienung möglich
1
Inhaltsverzeichnis
Verwandte Anleitungen für FeinTech VAX01202
Inhaltszusammenfassung für FeinTech VAX01202
- Seite 1 VAX01202 HDMI eARC Audio Extractor Bedienungsanleitung Sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
-
Seite 2: Anschlüsse & Bedienelemente
Anschlüsse & Bedienelemente 1. USB-Kabel zur Spannungsversorgung, wird an eine USB-Buchse des Fernsehers oder an ein USB-Netzteil angeschlossen 2. Power-LED leuchtet bei aktiver Spannungsversorgung 3. Schalter für den Betriebsmodus: eARC ON: Audio-Wiedergabe vom TV über Out 2 eARC OFF: Audio-Wiedergabe vom HDMI Input über Out 2 EDID out 1: es wird die EDID vom Fernseher benutzt, so dass dieser das Audio &... -
Seite 3: Hdmi Audio Splitter Betriebsmodus
HDMI Audio Splitter Betriebsmodus Verbinden Sie einen HDMI-Eingang Ihres Fernsehers mit dem eARC/ ARC OUT 1 des VAX01202 und den Audio Out 2 mit einem HDMI- Eingang Ihres Soundsystems. Schließen Sie eine HDMI-Quelle am Eingang INPUT (4) an. Schalten Sie den Dip-Schalter (3) auf die Position eARC OFF. -
Seite 4: Sicherheitshinweise Und Recycling
Ziehen Sie den Netzstecker und betreiben Sie das Gerät nicht weiter. Versuchen Sie nicht, das Gerät selbst zu reparieren oder zu öffnen. Wenden Sie sich an Fachpersonal oder kontaktieren Sie den Verkäu- fer oder den FeinTech Service, z.B. per E-Mail an service@feintech.eu... -
Seite 5: Entsorgung Der Verpackung
GmbH, dass dieses Gerät der Niederspannungsrichtlinie 2014/35/ EU, der EMV Richtlinie 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die formelle Konformitätserklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung. FeinTech ist eine eingetragene Marke der Spreewald ® Kommunikationstechnik GmbH • Radensdorfer Hauptstr. 45 a 15907 Lübben (Spreewald) •... - Seite 17 HDMI eARC Audio Extractor mode 7.1 sound system HDMI-eARC DOLBY ATMOS AVR with Dolby TrueHD / DD+ 4K TV eARC • HDMI 2.1 720p@60Hz • 7.1 sound 4K@120Hz VAX01202 Gaming console 4K@120 Hz • 7.1 sound Avoid CEC-Conflict! CEC conflict DOLBY ATMOS HDMI-eARC VAX01202...
-
Seite 18: Specification
Specification Betriebstemperatur-Bereich -5° C bis +40° C Operation Temperature Betriebs-Luftfeuchtigkeit 10 – 90 % RH (nicht kondensierend) Operation humidity HDMI-Version HDMI 2.0b HDMI compliance Signal Eingang / Ausgang 1 × HDMI Input Signal input / output 2 × HDMI Output (+ eARC/ARC) Unterstützter Kopierschutz HDCP 2.3 &...
