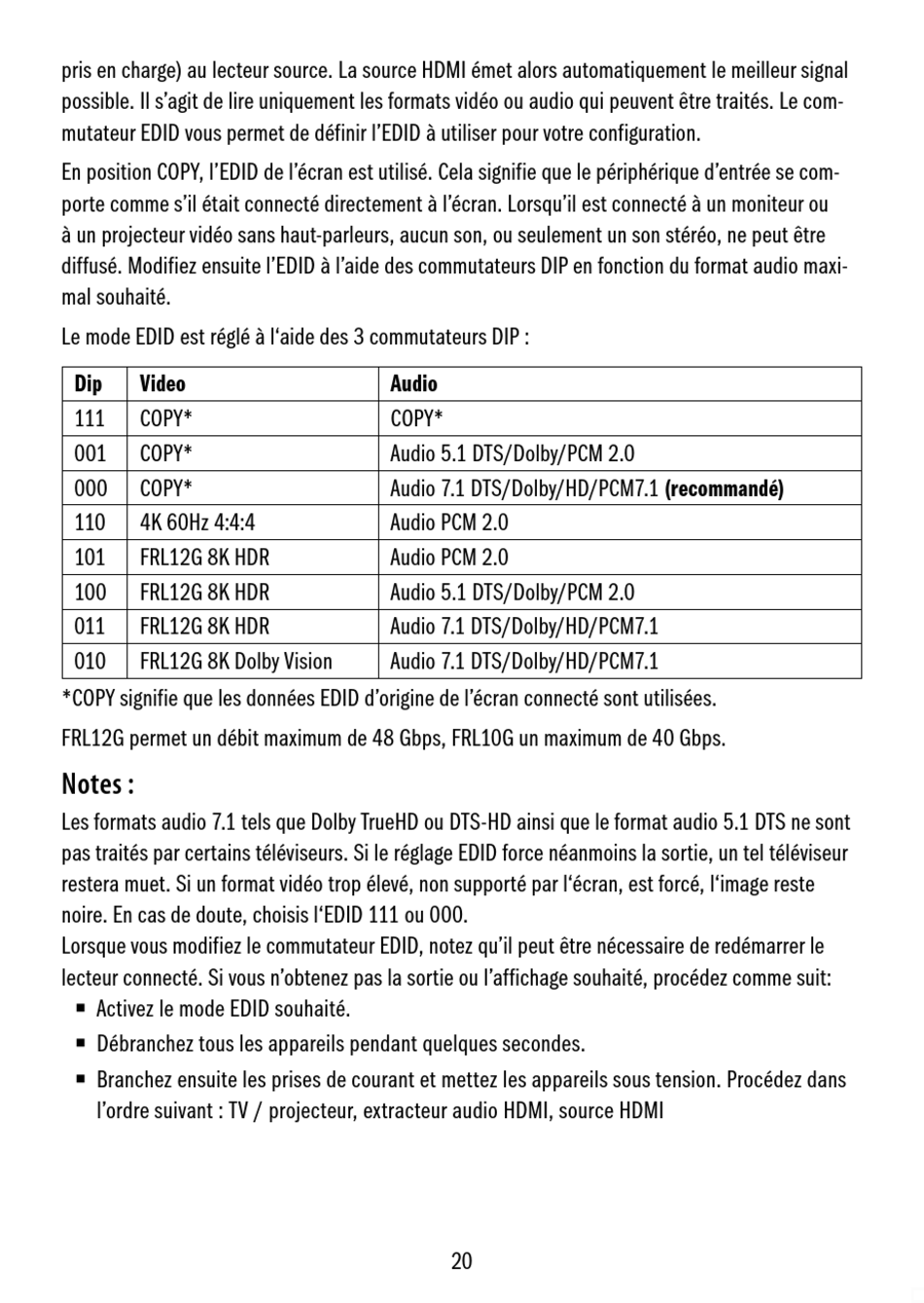

FeinTech AX211 Bedienungsanleitung Seite 20

pris en charge) au lecteur source. La source HDMI émet alors automatiquement le meilleur signal
possible. Il s'agit de lire uniquement les formats vidéo ou audio qui peuvent être traités. Le com-
mutateur EDID vous permet de définir l'EDID à utiliser pour votre configuration.
En position COPY, l'EDID de l'écran est utilisé. Cela signifie que le périphérique d'entrée se com-
porte comme s'il était connecté directement à l'écran. Lorsqu'il est connecté à un moniteur ou
à un projecteur vidéo sans haut-parleurs, aucun son, ou seulement un son stéréo, ne peut être
diffusé. Modifiez ensuite l'EDID à l'aide des commutateurs DIP en fonction du format audio maxi-
mal souhaité.
Le mode EDID est réglé à l'aide des 3 commutateurs DIP :
Dip Video
111 COPY*
001 COPY*
000 COPY*
110 4K 60Hz 4:4:4
101 FRL12G 8K HDR
100 FRL12G 8K HDR
011 FRL12G 8K HDR
010 FRL12G 8K Dolby Vision
*COPY signifie que les données EDID d'origine de l'écran connecté sont utilisées.
FRL12G permet un débit maximum de 48 Gbps, FRL10G un maximum de 40 Gbps.
Notes :
Les formats audio 7.1 tels que Dolby TrueHD ou DTS-HD ainsi que le format audio 5.1 DTS ne sont
pas traités par certains téléviseurs. Si le réglage EDID force néanmoins la sortie, un tel téléviseur
restera muet. Si un format vidéo trop élevé, non supporté par l'écran, est forcé, l'image reste
noire. En cas de doute, choisis l'EDID 111 ou 000.
Lorsque vous modifiez le commutateur EDID, notez qu'il peut être nécessaire de redémarrer le
lecteur connecté. Si vous n'obtenez pas la sortie ou l'affichage souhaité, procédez comme suit:
◾ Activez le mode EDID souhaité.
◾ Débranchez tous les appareils pendant quelques secondes.
◾ Branchez ensuite les prises de courant et mettez les appareils sous tension. Procédez dans
l'ordre suivant : TV / projecteur, extracteur audio HDMI, source HDMI
Audio
COPY*
Audio 5.1 DTS/Dolby/PCM 2.0
Audio 7.1 DTS/Dolby/HD/PCM7.1 (recommandé)
Audio PCM 2.0
Audio PCM 2.0
Audio 5.1 DTS/Dolby/PCM 2.0
Audio 7.1 DTS/Dolby/HD/PCM7.1
Audio 7.1 DTS/Dolby/HD/PCM7.1
20
