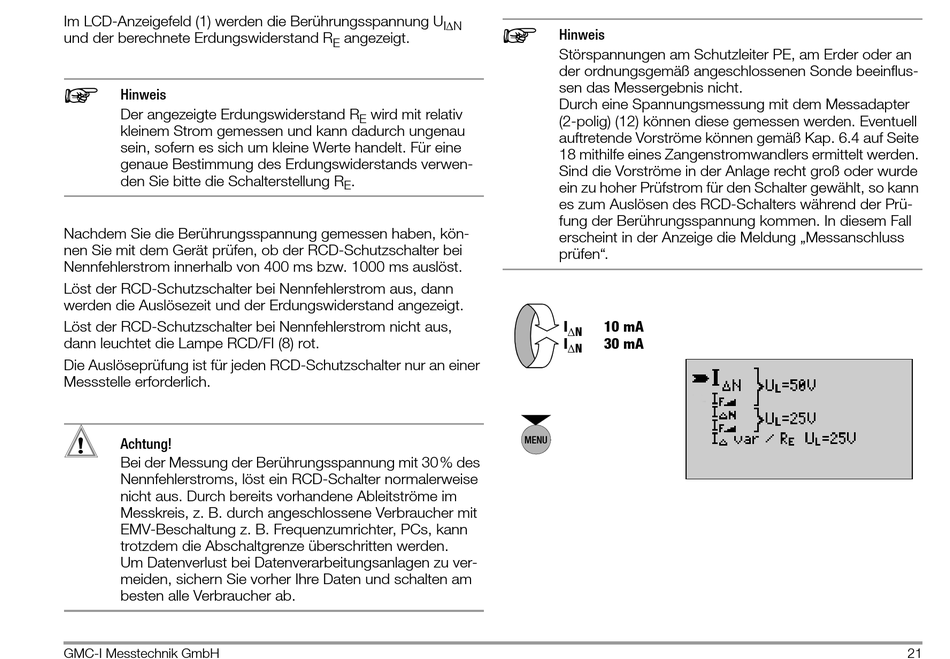

Im LCD-Anzeigefeld (1) werden die Berührungsspannung U
und der berechnete Erdungswiderstand R
Hinweis
Der angezeigte Erdungswiderstand R
kleinem Strom gemessen und kann dadurch ungenau
sein, sofern es sich um kleine Werte handelt. Für eine
genaue Bestimmung des Erdungswiderstands verwen-
den Sie bitte die Schalterstellung R
Nachdem Sie die Berührungsspannung gemessen haben, kön-
nen Sie mit dem Gerät prüfen, ob der RCD-Schutzschalter bei
Nennfehlerstrom innerhalb von 400 ms bzw. 1000 ms auslöst.
Löst der RCD-Schutzschalter bei Nennfehlerstrom aus, dann
werden die Auslösezeit und der Erdungswiderstand angezeigt.
Löst der RCD-Schutzschalter bei Nennfehlerstrom nicht aus,
dann leuchtet die Lampe RCD/FI (8) rot.
Die Auslöseprüfung ist für jeden RCD-Schutzschalter nur an einer
Messstelle erforderlich.
!
Achtung!
Bei der Messung der Berührungsspannung mit 30% des
Nennfehlerstroms, löst ein RCD-Schalter normalerweise
nicht aus. Durch bereits vorhandene Ableitströme im
Messkreis, z. B. durch angeschlossene Verbraucher mit
EMV-Beschaltung z. B. Frequenzumrichter, PCs, kann
trotzdem die Abschaltgrenze überschritten werden.
Um Datenverlust bei Datenverarbeitungsanlagen zu ver-
meiden, sichern Sie vorher Ihre Daten und schalten am
besten alle Verbraucher ab.
GMC-I Messtechnik GmbH
IN
angezeigt.
E
wird mit relativ
E
.
E
Hinweis
Störspannungen am Schutzleiter PE, am Erder oder an
der ordnungsgemäß angeschlossenen Sonde beeinflus-
sen das Messergebnis nicht.
Durch eine Spannungsmessung mit dem Messadapter
(2-polig) (12) können diese gemessen werden. Eventuell
auftretende Vorströme können gemäß Kap. 6.4 auf Seite
18 mithilfe eines Zangenstromwandlers ermittelt werden.
Sind die Vorströme in der Anlage recht groß oder wurde
ein zu hoher Prüfstrom für den Schalter gewählt, so kann
es zum Auslösen des RCD-Schalters während der Prü-
fung der Berührungsspannung kommen. In diesem Fall
erscheint in der Anzeige die Meldung „Messanschluss
prüfen".
I
10 mA
N
I
30 mA
N
MENU
21
