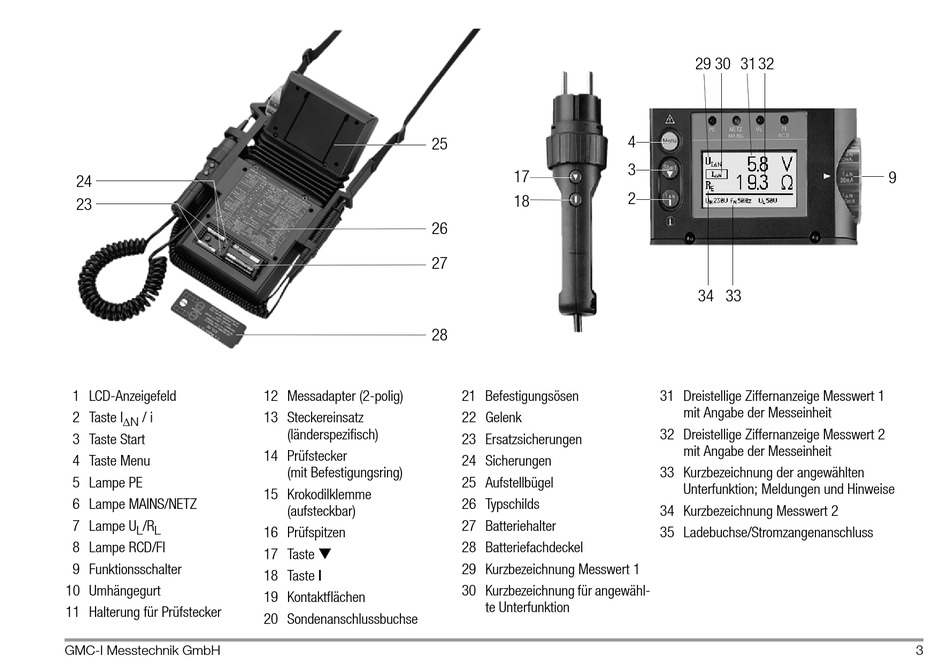

Gossen MetraWatt PROFITEST 2 Bedienungsanleitung Seite 3

24
23
1 LCD-Anzeigefeld
2 Taste I / i
N
3 Taste Start
4 Taste Menu
5 Lampe PE
6 Lampe MAINS/NETZ
7 Lampe U /R
L L
8 Lampe RCD/FI
9 Funktionsschalter
10 Umhängegurt
11 Halterung für Prüfstecker
GMC-I Messtechnik GmbH
25
26
27
28
12 Messadapter (2-polig)
13 Steckereinsatz
(länderspezifisch)
14 Prüfstecker
(mit Befestigungsring)
15 Krokodilklemme
(aufsteckbar)
16 Prüfspitzen
17 Taste 
18 Taste I
19 Kontaktflächen
20 Sondenanschlussbuchse
4
3
17
2
18
21 Befestigungsösen
22 Gelenk
23 Ersatzsicherungen
24 Sicherungen
25 Aufstellbügel
26 Typschilds
27 Batteriehalter
28 Batteriefachdeckel
29 Kurzbezeichnung Messwert 1
30 Kurzbezeichnung für angewähl-
te Unterfunktion
29 30 31 32
34 33
31 Dreistellige Ziffernanzeige Messwert 1
mit Angabe der Messeinheit
32 Dreistellige Ziffernanzeige Messwert 2
mit Angabe der Messeinheit
33 Kurzbezeichnung der angewählten
Unterfunktion; Meldungen und Hinweise
34 Kurzbezeichnung Messwert 2
35 Ladebuchse/Stromzangenanschluss
