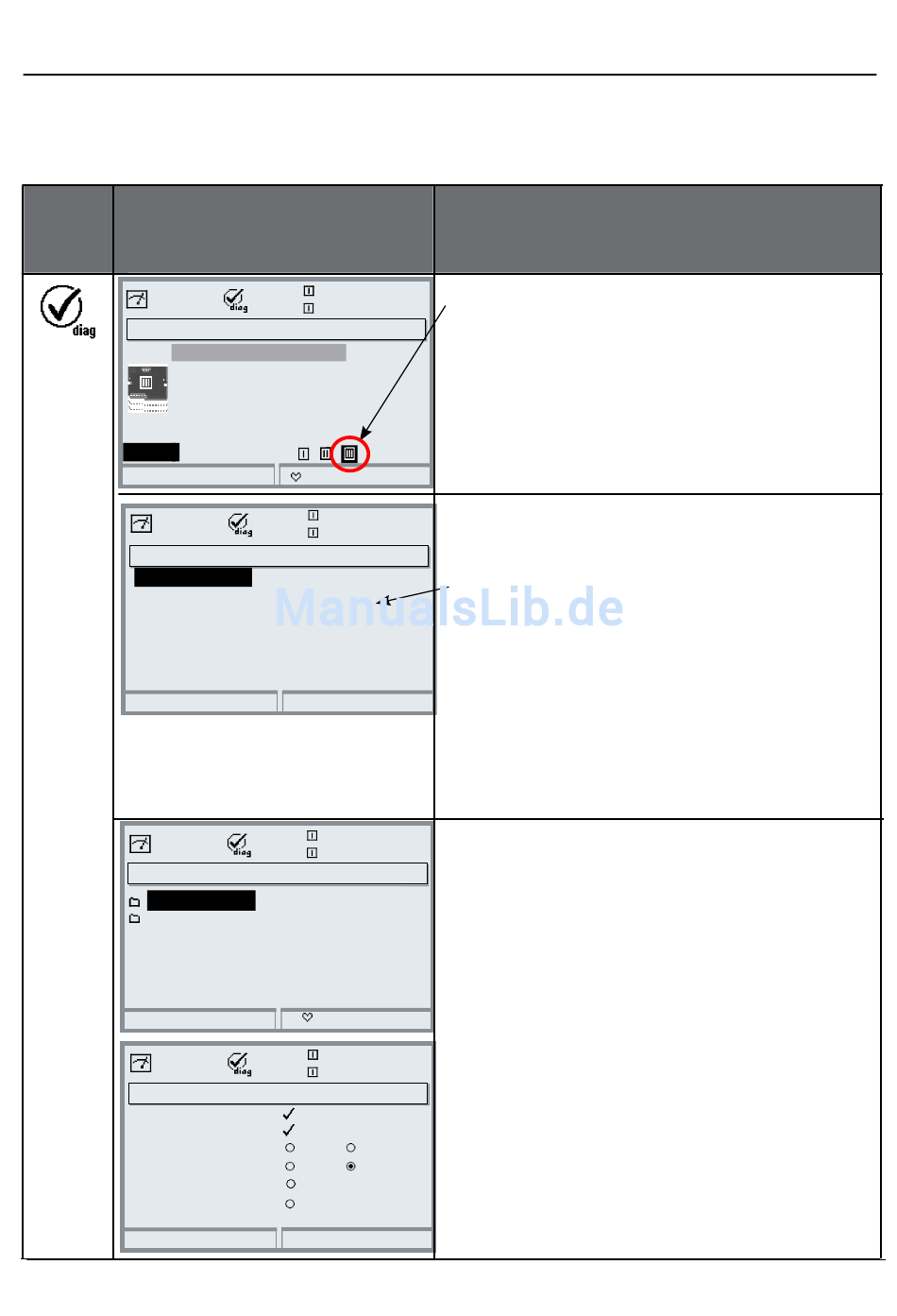

Gerätebeschreibung
Diagnosefunktionen
Gerätebeschreibung, Modul FRONT, Modul BASE
Menü Display
Gerätebeschreibung
Modul CONDI 3400-051
Eing. für indukt. Sensoren und °C
Hardware: 1, Software: 2
Seriennummer: 0002283
Modul FRONT BASE
Zurück

Modul FRONT

Moduldiagnose
Display-Test
Tastatur-Test
Zurück

Modul BASE

Moduldiagnose
Ein-/Ausgangsstatus
Zurück
Ein-/Ausgangsstatus
Strombürde I1
Strombürde I2
Kontakt
Eingang OK1
Eingang OK2
Zurück
Diagnosefunktionen
0.003 mS/cm Gerätebeschreibung
22.7 °C
Modul-Auswahl mit Pfeiltasten:
Informationen über alle angeschlos-
senen Module: Funktion, Serien-
nummer, Hard- und Software-Version
und Optionen des Gerätes.
Favorit setzen
0.003 mS/cm
Modul FRONT
22.7 °C
Das Modul enthält die Display- und
Tastatursteuerung. Testmöglichkeiten:
• Moduldiagnose
• Display-Test
• Tastatur-Test
0.003 mS/cm Modul BASE
22.7 °C
Das Modul generiert die Standard-
Ausgangssignale. Testmöglichkeiten:
• Moduldiagnose
• Ein-/Ausgangsstatus
Favorit setzen
0.003 mS/cm
Beispiel:
22.7 °C
Modul BASE, Ein-/Ausgangsstatus.
ok
ok
K2
K1
K3 K4
inaktiv
inaktiv
75
