VorSichT!
Spülung des Kondensators nur durch vom
hersteller autorisiertes Kundendienstper-
sonal.
Den Anschluss an die Festverrohrung des Heiz-
kreises über Schwingungsentkopplungen ausführen.
Sie müssen sie installieren, um Körperschallübertra-
gungen auf die Festverrohrung zu vermeiden.
hinWeiS.
Schwingungsentkopplungen
sind als Zubehör erhältlich.
Die Anschlüsse für den Heizwasser-Austritt (Vorlauf)
und Heizwasser-Eintritt (rücklauf) sind am Gerät ent-
sprechend gekennzeichnet.
Positionierung der Anschlüsse siehe Massbild
zum jeweiligen Gerätetyp.
kondenSAtAblAuF
Das aus der luft ausfallende Kondenswasser muss über
den am Gerät vormontierten Schlauch für Kondensatab-
lauf abgeführt werden. Hierzu den Schlauch für Konden-
satablauf mit einem Wasserablauf verbinden.
Positionierung des Anschlusses für Kondensatab-
lauf siehe Massbilder zum jeweiligen Gerätetyp.

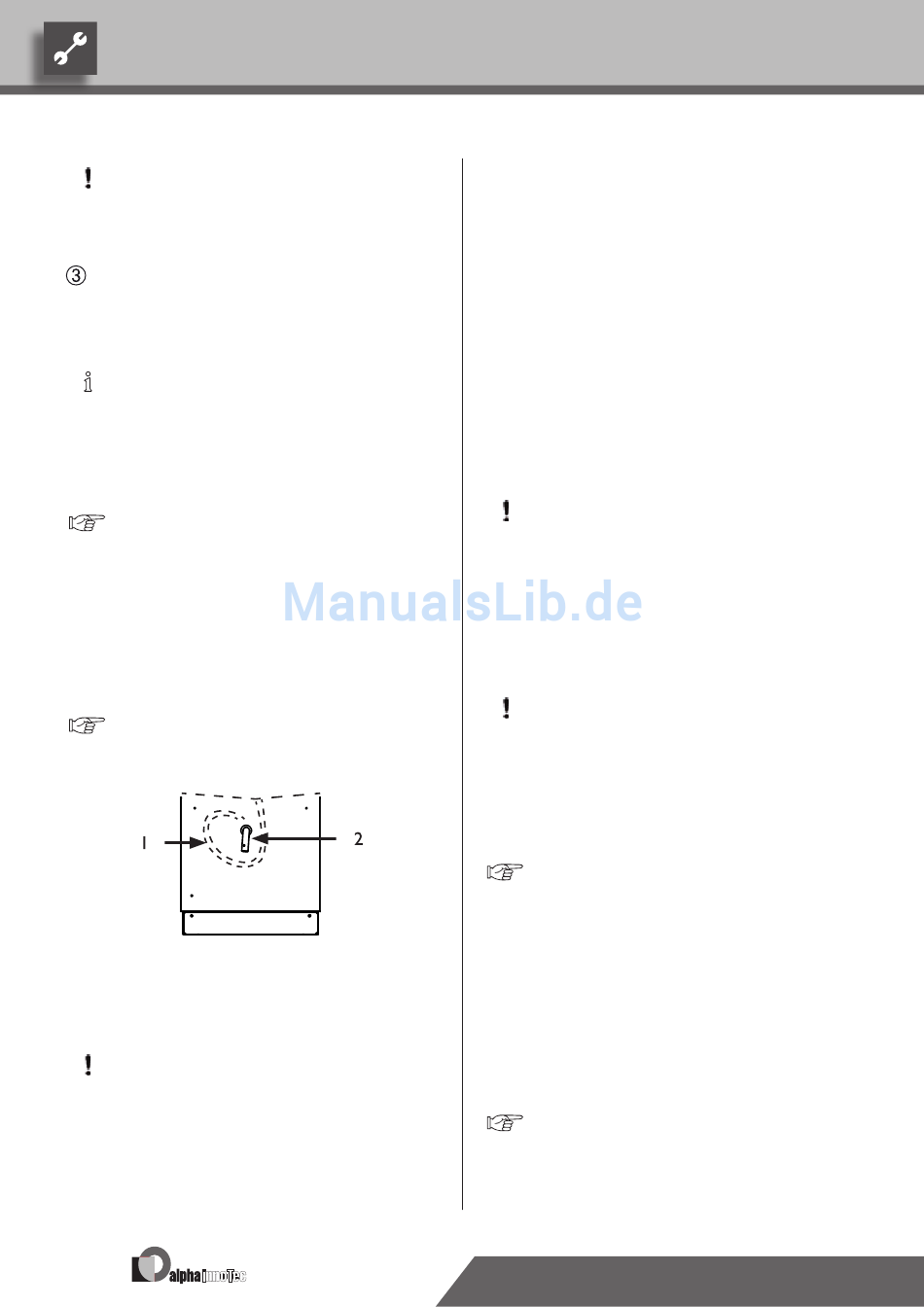

1 Schlauch für Kondensatablauf
im Geräteinnern
2 Anschluss für Kondensatablauf
an der Geräteaussenseite
VorSichT!
führen Sie den im Gerät vormontierten
Schlauch für Kondensatablauf im Ge-
räteinnern als Syphon, wie in der abbil-
dung gezeigt.
Eine Einleitung des Kondensats in die Kanalisation ist nur
über einen Trichtersiphon zulässig, der jederzeit zugäng-
lich sein muss.
16
Druckabsicherung
Den Heiz- und Solarkreis nach den vor Ort geltenden
Normen und richtlinien mit Sicherheitsventil und Aus-
dehnungsgefäss ausstatten.
Des weiteren im Heiz- und Solarkreis Füll- und Entlee-
reinrichtungen, Absperreinrichtungen und rückschlag-
ventile installieren.
pufferspeicher
(heizkreis)
Die hydraulische Einbindung der Wärmepumpe erfor-
dert zwingend einen Multifunktionsspeicher (Zubehör).
umwälzpumpen
Brauchwarmwasserbereitung
Die Brauchwarmwasserbereitung mit der Wärmepum-
pe erfolgt über den Multifunktionsspeicher (Zubehör) im
Durchlauferhitzer-Prinzip.
Technische Änderungen vorbehalten.
DE830513/190513
VorSichT.
Der Betrieb des Gerätes ohne Multifunkti-
onsspeicher ist nicht zulässig.
VorSichT.
umwälzpumpen müssen stufig ausgelegt
sein. Sie müssen mindestens den für ihren
Gerätetyp geforderten minimalen heiz-
wasserdurchsatz erbringen.
Die umwälzpumpe für den Solarkreis
muss für die Solarflüssigkeit geeignet sein.
übersicht
„Technische
Abschnitt „Heizkreis" und Abschnitt „Wärme-
quelle".
„Hydraulische Einbindung", Seite 32.
© Alpha-InnoTec GmbH
Daten / lieferumfang",
