Gefahr!
Bei der aufstellung mit mehreren per-
sonen arbeiten.
hinWeiS:
aufstellungsplan zum jeweiligen Geräte-
typ unbedingt einhalten. Baugrösse und
Mindestabstände beachten.
Aufstellungsplan zum jeweiligen Gerätetyp.
hinWeiS:
Das Gerät so aufstellen, dass die Schaltka-
stenseite (=Bedienseite) jederzeit zugäng-
lich ist.

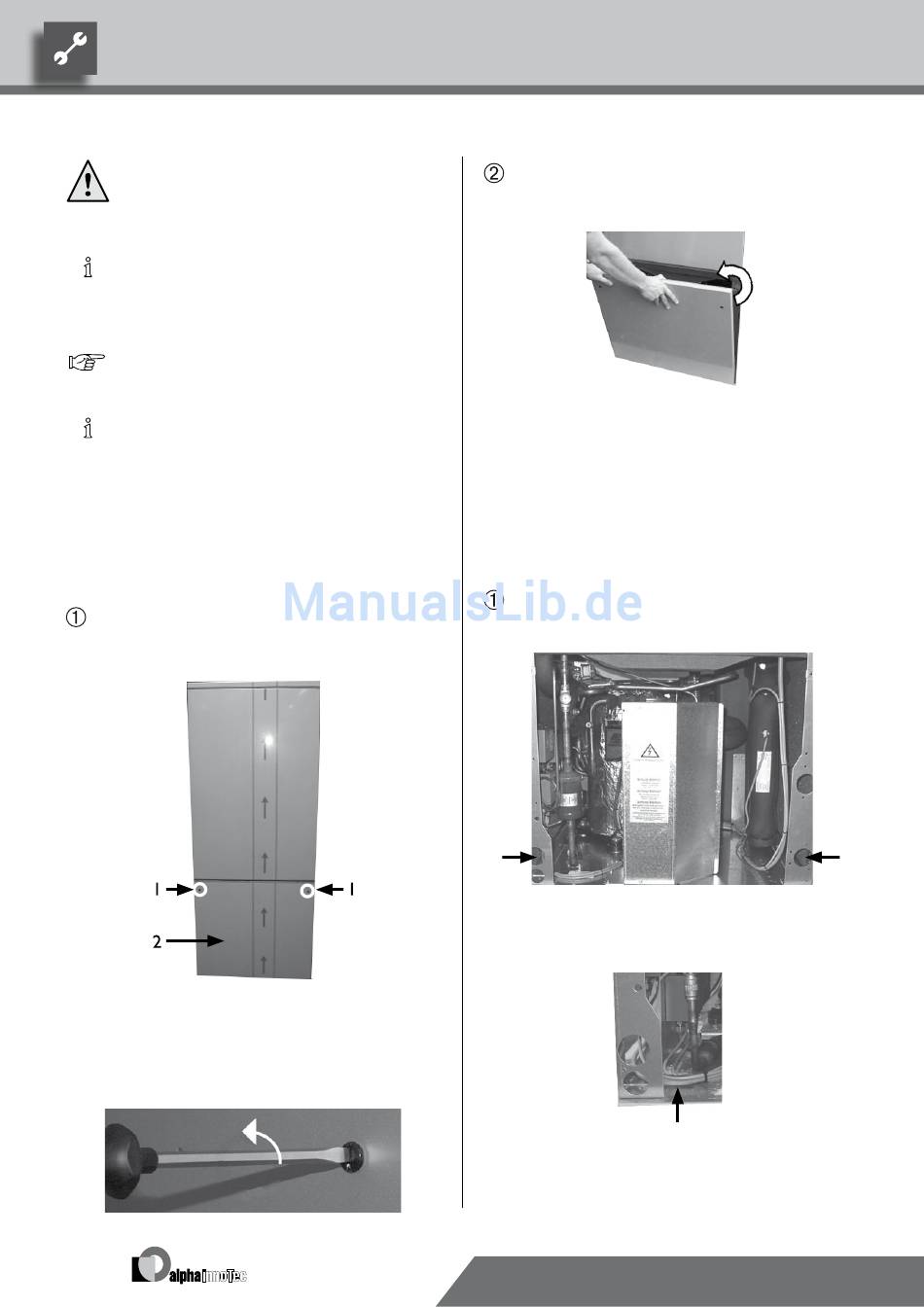

voRbeReitung deR AuFStellung
Gehen Sie so vor:
Untere Fassadierungen an der Schaltkastensei-
te (=Bedienseite) sowie Wasseranschlussseite vom
Gerät abnehmen...
1 Schnellverschlussschrauben
2 Untere Fassadierung
Schnellverschlussschrauben lösen. Um 90° nach
links drehen...
10
Auf beiden Seiten jeweils untere Fassadierung oben
schräg nach vorne ziehen, ausheben und sicher ab-
stellen.
Anheben deS geRätS mit RohRen
Das Gerät kann mit für das Gerätegewicht geeigneten
¾" rohren (bauseits zu stellen) angehoben werden.
Hierfür sind entsprechende Bohrungen im Geräterah-
men vorhanden.
Gehen Sie so vor:
An der Schaltkastenseite (=Bedienseite) die rohre
durch die Bohrungen im rahmen führen...
Kabelbäume und Komponenten im Gerät nicht mit
den rohren beschädigen...
rohre vorsichtig an Kabelbäumen und Komponen-
ten im Gerät vorbeiführen...
Technische Änderungen vorbehalten.
DE830512/201206 – Originalbetriebsanleitung
© Alpha-InnoTec GmbH
