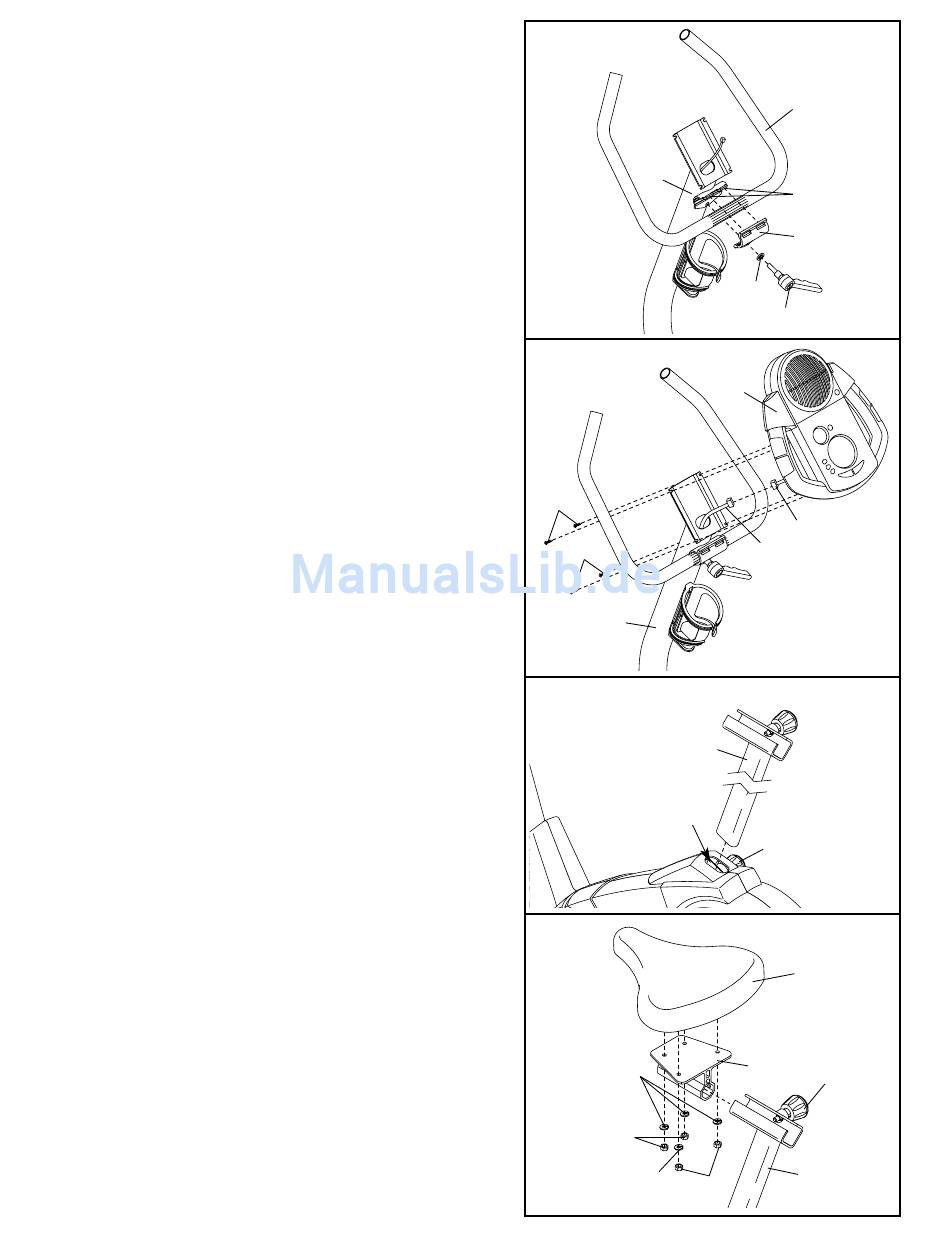

5. Führen Sie die zwei Schlitze an der Handstangeklem-
me (49) auf die zwei angezeigten Laschen an der
Pfosten (13). Heben Sie den unteren Teil der
Handstangeklemme von der Lenksäule weg. Führen
Sie die Handstange (15) zwischen der Handstange-
klemme und der Säule ein. Die Handstange muss in
der Mitte sein und kann dann zur gewünschten
Position gedreht werden.
Schieben Sie eine M8 Unterlegscheibe (74) auf den
Verstellgriff (53). Führen Sie den Verstellgriff in die
Handstangeklammer (49) ein und ziehen Sie den
Verstellgriff in der Lenksäule (13) fest. Anmerkung: Der
Verstellgriff funktioniert wie ein Schraubenschlüssel.
Drehen Sie den Griff gegen den Uhrzeigersinn, ziehen
Sie ihn von der Lenksäule weg, drehen Sie ihn im
Uhrzeigersinn, drücken Sie ihn zur Säule, und drehen
Sie ihn dann wieder gegen den Uhrzeigersinn.
6. Halten Sie den Computer (16) nahe an die Pfosten
(13). Verbinden Sie den Computerdraht mit dem obe-
ren Drahthalter (36). Führen Sie den übrigbleibenden
Draht in die Säule ein.
Befestigen Sie den Computer (16) mit vier M4 x 16mm
Schrauben (66) an der Pfosten (13). Achten Sie dar-
auf, dass Sie die Drähte nicht einklemmen.
7. Drehen Sie den angezeigten Verstellknopf (28) zwei
oder drei Umdrehungen gegen den Uhrzeigersinn um
ihn zu lockern. Dann ziehen Sie den Knopf, führen Sie
den Sattelpfosten (5) in den Rahmen (1) ein, und las-
sen Sie den Knopf wieder los. Schieben Sie den
Sattelpfosten leicht hoch und runter bis der Stift
am Knopf in eines der Löcher am Sattelpfosten
einschnappt. Dann drehen Sie den Knopf im
Uhrzeigersinn bis er fest sitzt.
8. Befestigen Sie den Sattel (12) mit vier M8 Nylon-
Verschlussmuttern (10) und vier M8 geschlitzten
Unterlegscheiben (64) an der Sattelklammer (6).
Anmerkung: Die Nylon-Verschlussmuttern und
geschlitzte Unterlegscheiben können eventuell schon
an der Unterseite des Sattels angebracht worden sein.
Drehen Sie den Verstellknopf (28) zwei oder drei
Umdrehungen gegen den Uhrzeigersinn, um ihn zu
lockern. Dann ziehen Sie den Knopf, führen Sie den
Sattelklammer (6) in den Sattelpfosten (5) ein, und las-
sen Sie den Knopf wieder los. Schieben Sie die
Sattelklammer vorwärts und rückwärts bis der Stift
am Knopf in eines der Löcher am Pfosten ein-
schnappt. Dann drehen Sie den Knopf im Uhrzeiger-
sinn bis er fest sitzt. Anmerkung: Wenn gewünscht,
können Sie Ihren eigenen Sattel an das Training-
Fahrrad befestigen mit der Adapter-Klammer (nicht
gezeigt), anstatt dem Sattel (12) und der
Sattelklammer (6).
5
13
6
66
66
13
7
8
64
10
64
7
15
Laschen
49
74
53
16
Computer
-draht
36
5
1
28
12
6
28
5
10
