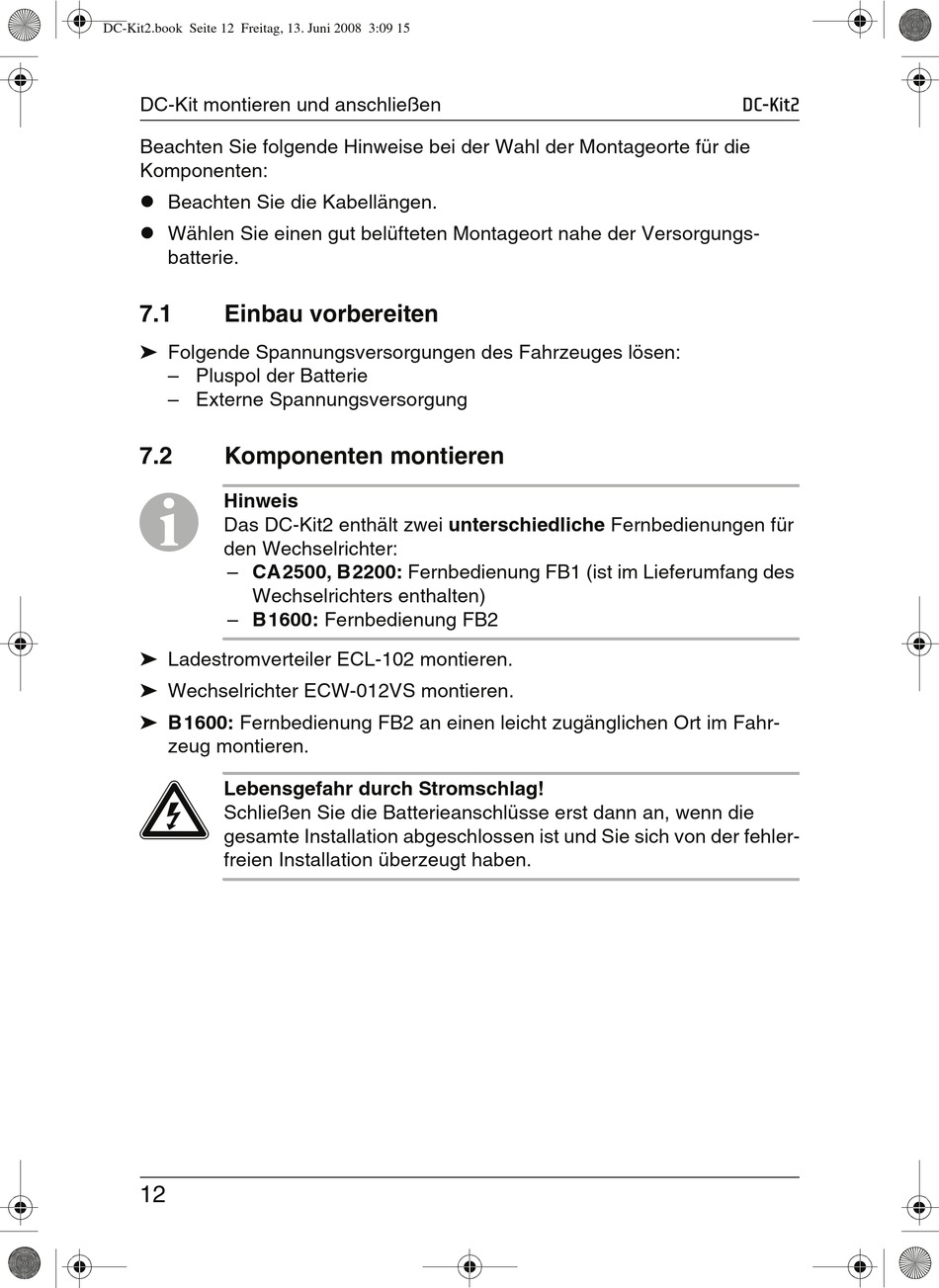

DC-Kit montieren und anschließen
Beachten Sie folgende Hinweise bei der Wahl der Montageorte für die
Komponenten:
Beachten Sie die Kabellängen.
Wählen Sie einen gut belüfteten Montageort nahe der Versorgungs-
batterie.
7.1

Einbau vorbereiten

➤ Folgende Spannungsversorgungen des Fahrzeuges lösen:
– Pluspol der Batterie
– Externe Spannungsversorgung
7.2

Komponenten montieren

I
Hinweis
Das DC-Kit2 enthält zwei unterschiedliche Fernbedienungen für
den Wechselrichter:
– CA2500, B2200: Fernbedienung FB1 (ist im Lieferumfang des
Wechselrichters enthalten)
– B1600: Fernbedienung FB2
➤ Ladestromverteiler ECL-102 montieren.
➤ Wechselrichter ECW-012VS montieren.
➤ B1600: Fernbedienung FB2 an einen leicht zugänglichen Ort im Fahr-
zeug montieren.
e
Lebensgefahr durch Stromschlag!
Schließen Sie die Batterieanschlüsse erst dann an, wenn die
gesamte Installation abgeschlossen ist und Sie sich von der fehler-
freien Installation überzeugt haben.
