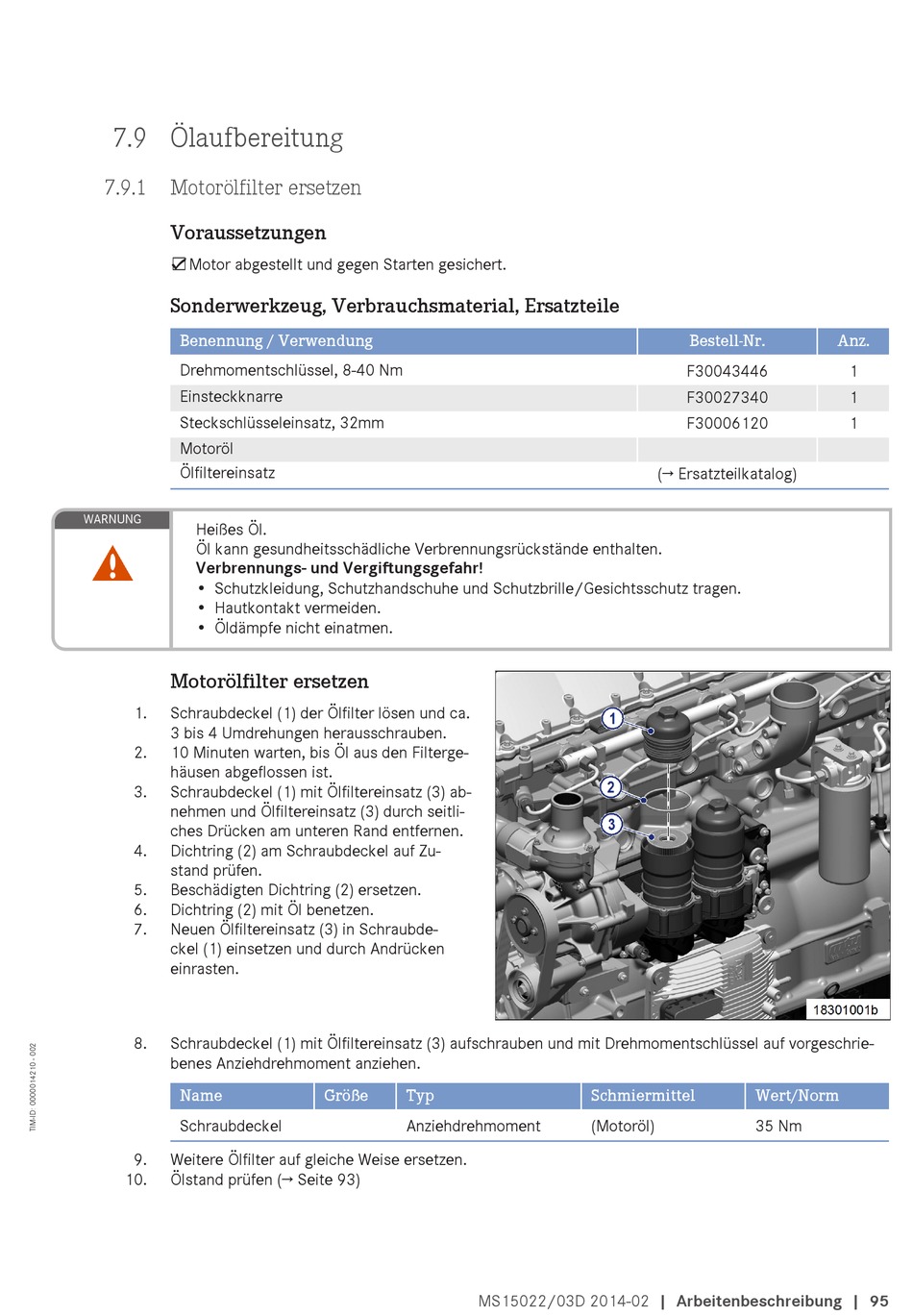

7.9 Ölaufbereitung
7.9.1 Motorölfilter ersetzen
Voraussetzungen
☑Motor abgestellt und gegen Starten gesichert.
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Drehmomentschlüssel, 8-40 Nm
Einsteckknarre
Steckschlüsseleinsatz, 32mm
Motoröl
Ölfiltereinsatz
WARNUNG
Heißes Öl.
Öl kann gesundheitsschädliche Verbrennungsrückstände enthalten.
Verbrennungs- und Vergiftungsgefahr!
• Schutzkleidung, Schutzhandschuhe und Schutzbrille/Gesichtsschutz tragen.
• Hautkontakt vermeiden.
• Öldämpfe nicht einatmen.
Motorölfilter ersetzen
1. Schraubdeckel (1) der Ölfilter lösen und ca.
3 bis 4 Umdrehungen herausschrauben.
2. 10 Minuten warten, bis Öl aus den Filterge-
häusen abgeflossen ist.
3. Schraubdeckel (1) mit Ölfiltereinsatz (3) ab-
nehmen und Ölfiltereinsatz (3) durch seitli-
ches Drücken am unteren Rand entfernen.
4. Dichtring (2) am Schraubdeckel auf Zu-
stand prüfen.
5. Beschädigten Dichtring (2) ersetzen.
6. Dichtring (2) mit Öl benetzen.
7. Neuen Ölfiltereinsatz (3) in Schraubde-
ckel (1) einsetzen und durch Andrücken
einrasten.
8. Schraubdeckel (1) mit Ölfiltereinsatz (3) aufschrauben und mit Drehmomentschlüssel auf vorgeschrie-
benes Anziehdrehmoment anziehen.
Name
Schraubdeckel
9. Weitere Ölfilter auf gleiche Weise ersetzen.
10. Ölstand prüfen (→ Seite 93)
Größe Typ
Anziehdrehmoment
MS15022/03D 2014-02 | Arbeitenbeschreibung | 95
Bestell-Nr.
F30043446
F30027340
F30006120
(→ Ersatzteilkatalog)
Schmiermittel Wert/Norm
(Motoröl) 35 Nm
Anz.
1
1
1
