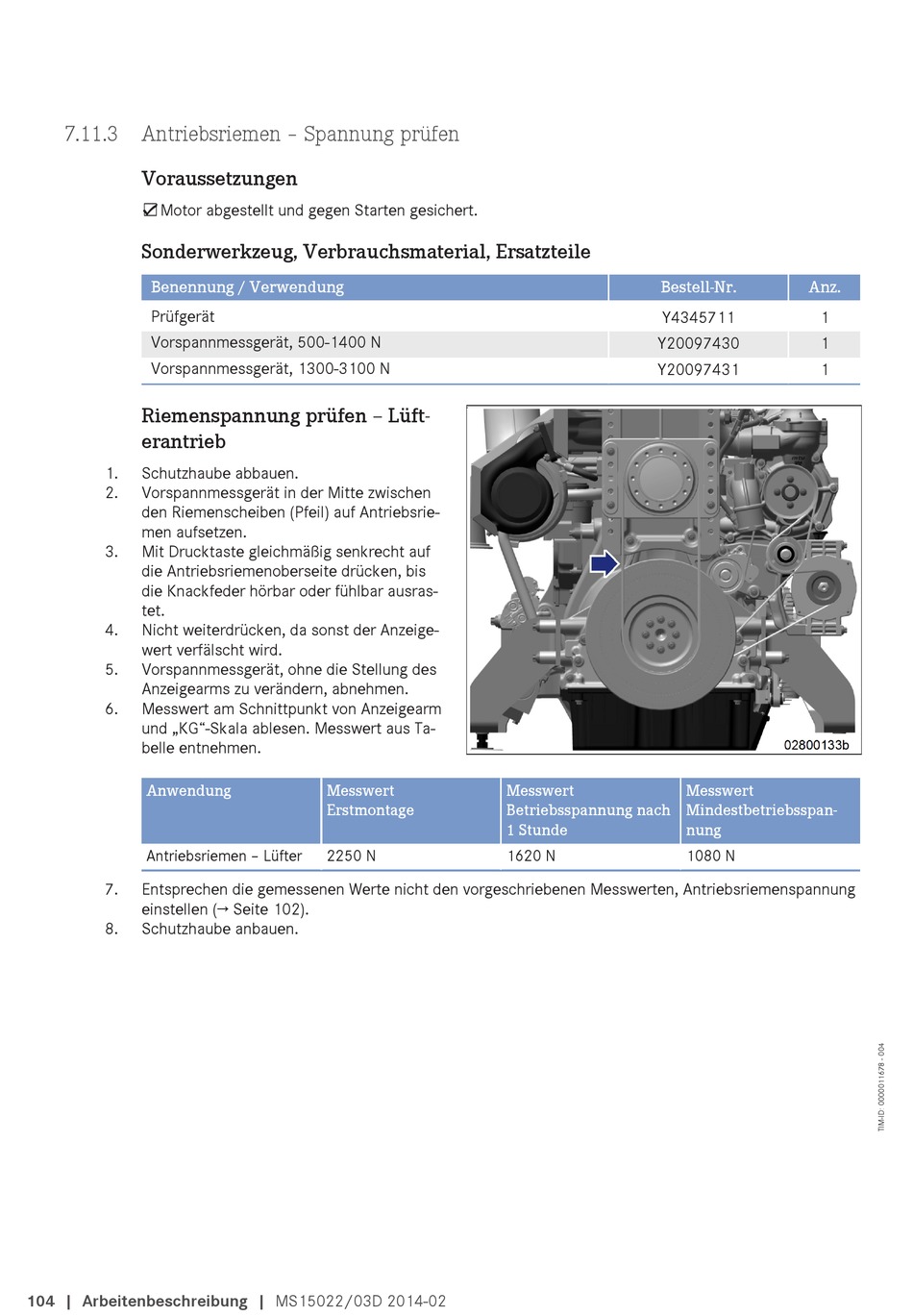

7.11.3 Antriebsriemen – Spannung prüfen
Voraussetzungen
☑Motor abgestellt und gegen Starten gesichert.
Sonderwerkzeug, Verbrauchsmaterial, Ersatzteile
Benennung / Verwendung
Prüfgerät
Vorspannmessgerät, 500-1400 N
Vorspannmessgerät, 1300-3100 N
Riemenspannung prüfen – Lüft-
erantrieb
1. Schutzhaube abbauen.
2. Vorspannmessgerät in der Mitte zwischen
den Riemenscheiben (Pfeil) auf Antriebsrie-
men aufsetzen.
3. Mit Drucktaste gleichmäßig senkrecht auf
die Antriebsriemenoberseite drücken, bis
die Knackfeder hörbar oder fühlbar ausras-
tet.
4. Nicht weiterdrücken, da sonst der Anzeige-
wert verfälscht wird.
5. Vorspannmessgerät, ohne die Stellung des
Anzeigearms zu verändern, abnehmen.
6. Messwert am Schnittpunkt von Anzeigearm
und „KG"-Skala ablesen. Messwert aus Ta-
belle entnehmen.
Anwendung
Antriebsriemen – Lüfter
7. Entsprechen die gemessenen Werte nicht den vorgeschriebenen Messwerten, Antriebsriemenspannung
einstellen (→ Seite 102).
8. Schutzhaube anbauen.
104 | Arbeitenbeschreibung | MS15022/03D 2014-02
Messwert
Erstmontage
2250 N
Bestell-Nr.
Y4345711
Y20097430
Y20097431
Messwert
Betriebsspannung nach
1 Stunde
1620 N
Anz.
1
1
1
Messwert
Mindestbetriebsspan-
nung
1080 N
