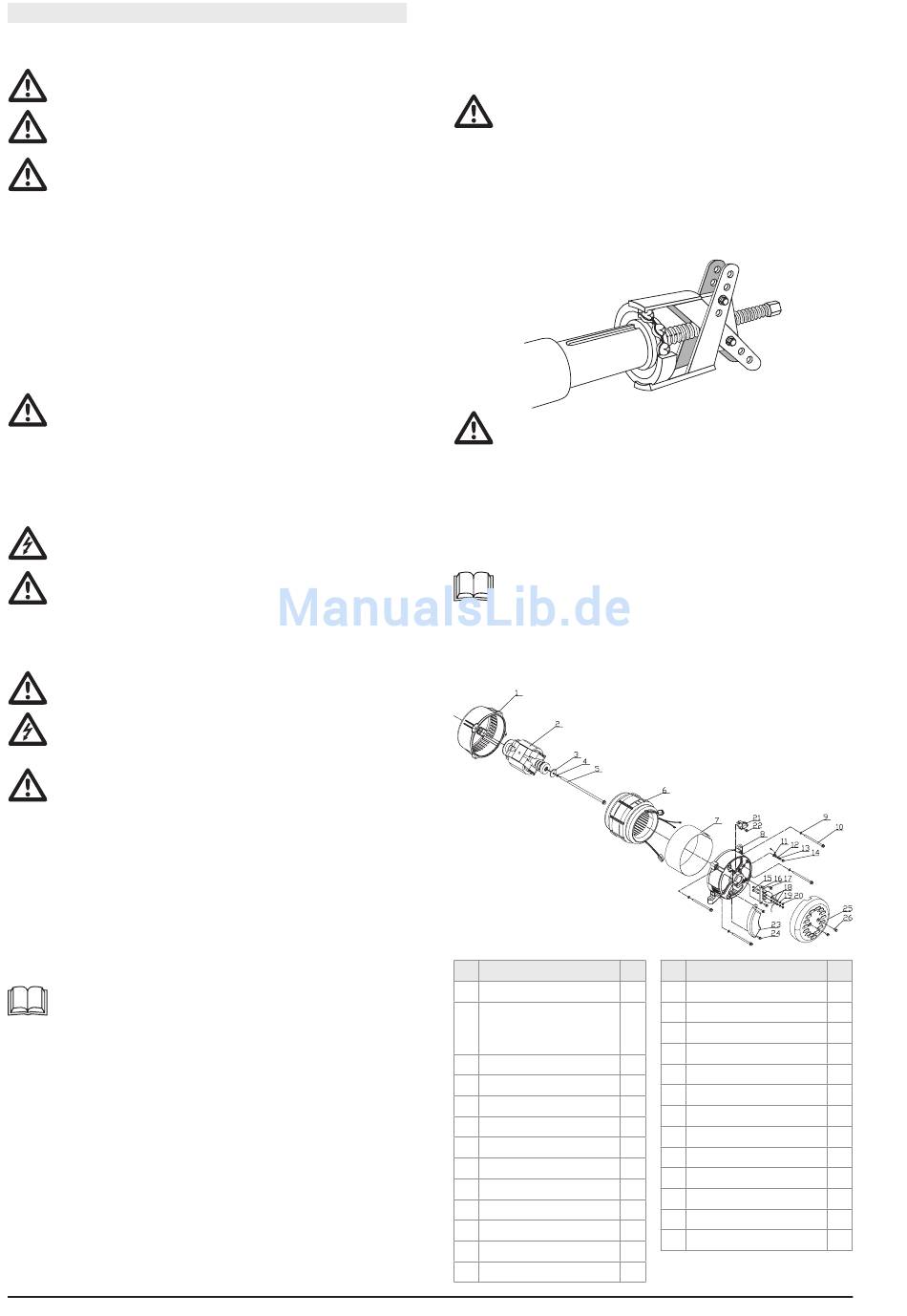

7. Instandhaltung und Reinigung

Regelmäßiges Service und Wartung verlängert die Lebensdauer und
gewährleistet einen störungsfreien Betrieb.
Das für die Instandhaltung bzw. Reinigung zuständige Personal muss
technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen.
Das mit der Wartung beauftragte Personal muss vor Tätigkeiten in die
jeweiligen Sicherheitsempfehlungen und Anweisungen dieses Hand-
buchs Einsicht genommen haben.
Gestatten Sie niemals nicht befähigten Personen Tätigkeiten an egal
welchem Bauteil des Stromerzeugers durchzuführen.
7.1. Vorsichtsmaßnahmen
Vor jeder Reinigungs-, Schmierungs-, Reparatur- oder Wartungsar-
beit an dem Stromerzeuger, welche gemäß den Wartungsintervallen
durchzuführen ist, sind folgende Anweisungen immer zu befolgen:
• Die Anlage samt allen Anbauteilen muss auf Umgebungstem-
peratur abgekühlt sein.
• Die Verbindung zwischen Verbraucher, Fremdnetz oder bei
ATS Modellen der Netzversorgung muss allpolig getrennt sein.
• Das Frontpanel bzw. die Bedienelemente der Anlage sind mit
einem Warnschild auszustatten um ein unbeabsichtigtes Ein-
oder Anschalten zu unterbinden.
Vor jeder Tätigkeit am Stromerzeuger sind alle notwendigen Vorsichts-
maßnahmen zu treffen, welche das unerwünschte Starten oder Ankop-
peln der Antriebsmaschine zur Folge hätte:
• Motor der Antriebsmaschine muss stillstehen.
• Antriebsmotor durch geeignete Maßnahme vor Neustart schüt-
zen (z.B. bei Verbrennungsmotor durch abklemmen des Mi-
nuspols (-) der Starterbatterie).
• Haupt- und Startschlüssel vom Frontpanel abziehen.
Führen Sie niemals Änderungen an Teilen des Stromerzeugers oder der
elektrischen Anlage durch.
Es muss darauf geachten werden, dass man sich bewegenden Teilen
oder Bauteilen mit hoher Betriebstemperatur unter Berücksichtigung
der notwendigen Vorsicht nähert.

7.2. Reinigung

Die Reinigung hat von aussen mit Pressluft zu erfolgen.
Die Verwendung von jeglicher Flüssigkeit oder feuchten Lappen zur
Reinigung ist untersagt.
Die Innenliegenden Elektronikbauteile (AVR, Klemmverbindungen) dür-
fen nicht mit Pressluft gereinigt werden, da Kurzschlüsse oder andere
Störungen entstehen könnten.
Eine ungehinderte Luftzirkulation ist für die Generatorkühlung extrem
wichtig. Reinigen Sie daher die Gitter auf der Zu- und Abluftseite auch
bei nur teilweiser Verschmutzung sofort.

7.3. Kontrolle nach der Inbetriebnahme

Kontrollieren
Sie
nach
Befestigungsschrauben am Generator und der Wellenverbindung
zur Antriebsmaschine. Weiters überprüfen Sie den elektrischen Zu-
stand der Klemmen und Anschlusskabeln.

7.4. Wiederkehrende Wartung

Der
Wartungsintervall
dieses
Betriebsstunden oder 1 Mal pro Jahr.
Sollten die Wartungsintervalle der Antriebsmaschine geringer als der
oben angeführte Wartungsintervall sein, ist empfohlen den Wartungs-
intervall des Stromerzeugers an den der Antriebsmaschine anzupas-
sen.
Durchzuführende Tätigkeiten im Zuge der Wartung:
• Prüfen ob der Generator ohne anormale Geräusche oder Vib-
rationen läuft - Gefahr eines Lagerschadens.
• Reinigung und Kontrolle der Belüftung.
• Kontrolle aller Schrauben und Muttern des Generators. Vor al-
lem die Wellenmontage des Rotors (Zugankerschraube).
• Kontrolle der elektrischen Anschlüsse auf gute Befestigung
und den einwandfreien Zustand der Anschlusskabeln.
• Tausch der Wellenlager alle 5.000 Betriebsstunden bzw. 36M.
10
ca.
20
Betriebsstunden
Stromerzeugers
beträgt

7.5. Demontage und Montage

Demontage siehe 4.3.1.
Montage siehe 4.3.2.

7.6. Kontrolle der Isolationsfestigkeit

Bei einer Isolationsfestigkeitsprüfung der Wicklungen, müssen zwin-
gend alle Anschlüsse des Spannungsreglers abgeklemmt werden!
Schäden an der AVR aufgrund eines Tests der Isolationsfestigkeit sind
nicht durch die Garantie gedeckt!
Möglichkeiten der Wicklungstrocknung siehe 5.1.

7.7. Wellenlager tauschen

• Demontage des Rotors siehe 4.3.1.
• Ziehen Sie das Lager mit einer geeigneten Abziehvorrichtung
von der Welle ab.
Abgezogene Lager müssen immer durch neue Lager ersetzt werden!
• Zur Erleichterung sollte das Lager vor der Montage auf 80°C
(z.B. über Induktion) erwärmt werden. Der Einbau des Lagers
muss mit größter Sorgfalt erfolgen!

7.8. Wartungshinweise

Wenn Sie Wartungsarbeiten über einen Fachbetrieb durchführen, so
lassen Sie sich die durchgeführten Arbeiten bitte bestätigen.
Folgeschäden die durch unsachgemäße oder unterlassene Wartung als
Folgeschäden auftreten fallen nicht unter die Garantie.
Die Behebung von Störungen die durch den Benutzer behoben wer-
den können, fällt ebenfalls nicht in die Garantie sondern in den nor-
malen Wartungsbetrieb dieser Maschine.

7.9. Teileverzeichnis

alle
300
Lfd.
Bezeichnung
1
Lagerschild Motorseitig
Rotor (inkl. Lüfterrad, Wel-
2
lenaufnahme, Schleifringe,
hinteres Wellenlager)
3
Beilagscheibe
4
Federring
5
Zugankerschraube Rotor
6
Stator
7
Schirmblech
8
hinteres Lagerschild
9
Federring
10 Zugankerschraube
11 Fächerscheibe
12 Beilagscheibe
13 Federring
Stk.
Lfd.
Bezeichnung
1
14 Schraube f. Potential
15 Schraube Stromabnahme
1
16 Klemmfeld Stromabnahme
17 Schraube Klemmfeld
1
18 Beilagscheibe
1
19 Sprengring Stromabnahme 3/4
1
20 Mutter Stromabnahme
1
21 Kohlenhalter mit Bürsten
1
22 Schraube für Kohlenhalter
1
23 Spannungsregler (AVR)
4
24 Schrauben AVR
4
25 Generatorabdeckung
1
26 Schrauben Abdeckung
1
1
Stk.
1
3/4
1
2
6/8
3/4
1
1
1
2/-
1
2
