Anschlüsse - Microgate TAB PIX Bedienungsanleitung

Grossanzeigetafel uTAB und Self-Timing

1.2 A
NSCHLÜSSE
• SUPPLY (Amphenol 7-polig)
1 Masse
2 Masse
3 Masse
4 Anschluss für externe Spannungsquellen (8-25V)
5 Anschluss für externe Spannungsquellen (8-25V)
6 Anschluss für externe Spannungsquellen (8-25V)
7 Eingang Ferneinschaltung
• SELF-TIMING (Amphenol 6-polig)
1 START
2 COIN
3 PARALLEL
4 REDLINE
5 AUX
6 GREENLINE
• SERIAL 1 (Amphenol 6-polig)
1 SERIAL 1 - RS232 TX output
2 SYNC IN
3 SERIAL 1 - RS485 + RX input
4 SERIAL 1 - RS485 - RX input
5 Masse
6 SERIAL 1 - RS232 RX input
•
SERIAL 2 (Amphenol 6-polig)
1 SERIAL 2 - RS232 TX output
2 SERIAL 1 - RS232 TX output
3 SERIAL 2 - RS485 + output
4 SERIAL 2 - uscita RS485 - output
5 Masse
6 SYNC OUT
• START-STOP-LAP INPUTS (Amphenol 6-polig)
1 Start (NO-normal offen)
2 +5V, max 1A
3 Masse
4 LAP (NO)
5 STOP (NO)
6 Nicht angeschlossen
Bedienungsanleitung

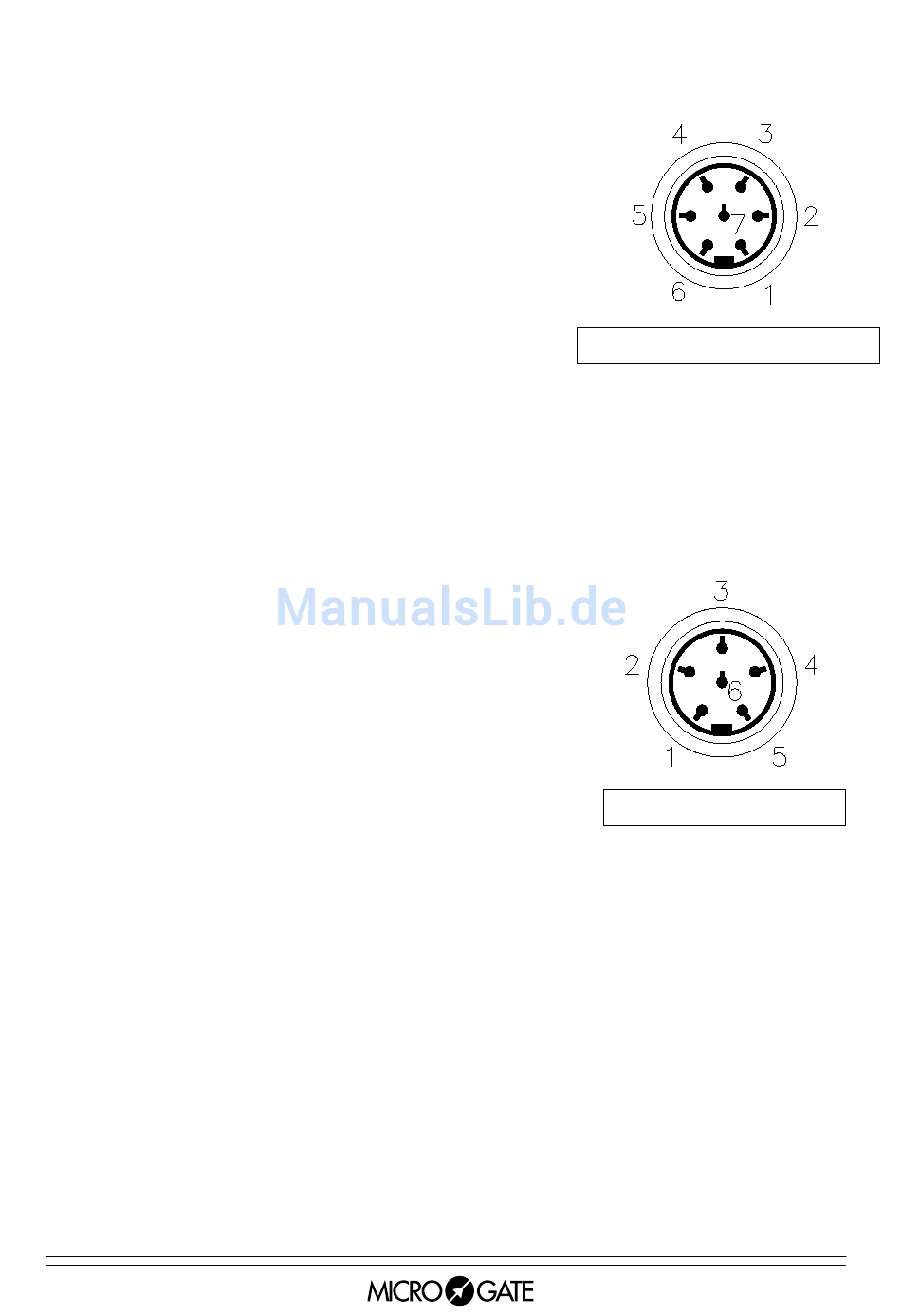

7-polige Am phenol-Steckvorrichtung
6 Poliger Am ph en ol Stecker
7
