Grossanzeigetafel uTAB und Self-Timing
C

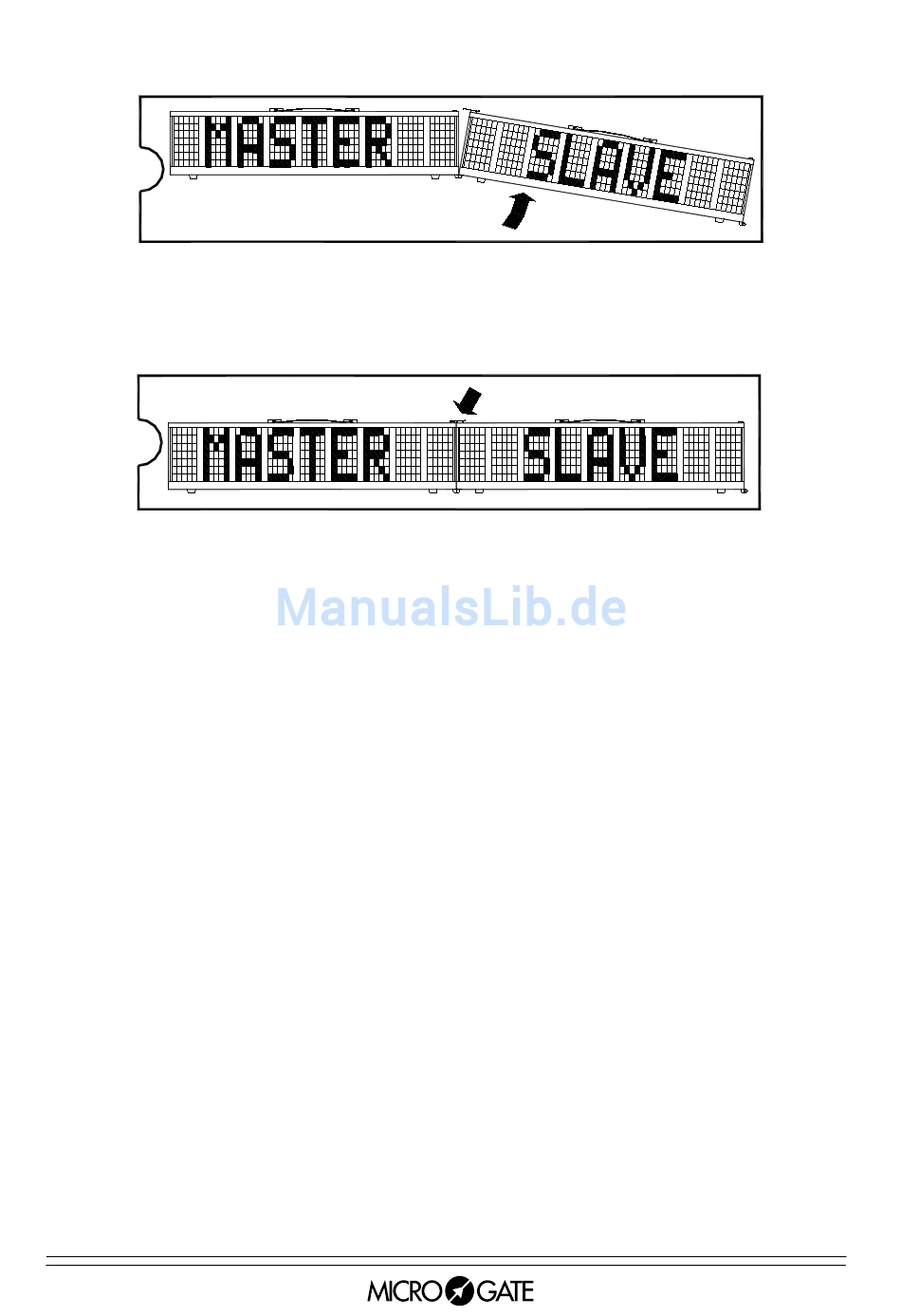

C. Richten Sie die µTABs nun horizontal aus und achten Sie darauf, dass der DB25-Stecker auf
der rechten Seite (Vorderansicht) des MASTERS richtig in die DB25-Buchse auf der linken
Seite des SLAVES eingeführt wird.
D
D. Schließen Sie das kleine Scharnier oben links (Vorderansicht) auf dem SLAVE.
Bei Systemen, die aus 3 oder mehreren µTABs bestehen, wiederholen Sie diesen Vorgang
dementsprechend oft.
1.4.1.2
Anzeige mehrerer Zeilen
Um zwei oder mehrere Zeilen anzuzeigen, ist es unter Umständen notwendig, mehrere µTABs
miteinander zu verbinden. Sie können entweder mehrere MASTERS verwenden (ermöglicht Ihnen
eine Anzeige von 9 Zeichen pro Zeile) oder eine Kombination aus MASTER und SLAVE (bis
maximal 6 Zeichen pro Zeile, d.h. 54 Zeichen insgesamt). Wie in Abbildung 1 dargestellt,
schließen Sie zuerst den MASTER für die erste Zeile über den seriellen Anschluss SERIAL 1 an
das Steuergerät an (benutzen Sie ein CAB011-Kabel, wenn es sich dabei um REI2 handelt und ein
2 m langes CAB010-Kabel, wenn es sich um einen PC handelt). Dann verbinden Sie die
Schnittstelle SERIAL 1 des zweiten MASTERS mit der Schnittstelle SERIAL 2 des ersten (mit
einem CAB009-Kabel), usw. Außerdem müssen Sie über den Drehschalter ADDRESS auf der
Konsole des MASTERS die Nummer einer jeden Zeile eingeben: die erste Zeile hat die Adresse 0,
die zweite Zeile die Adresse 1, usw.
Bedienungsanleitung
FRONT VIEW
FRONT VIEW
