Grossanzeigetafel uTAB und Self-Timing

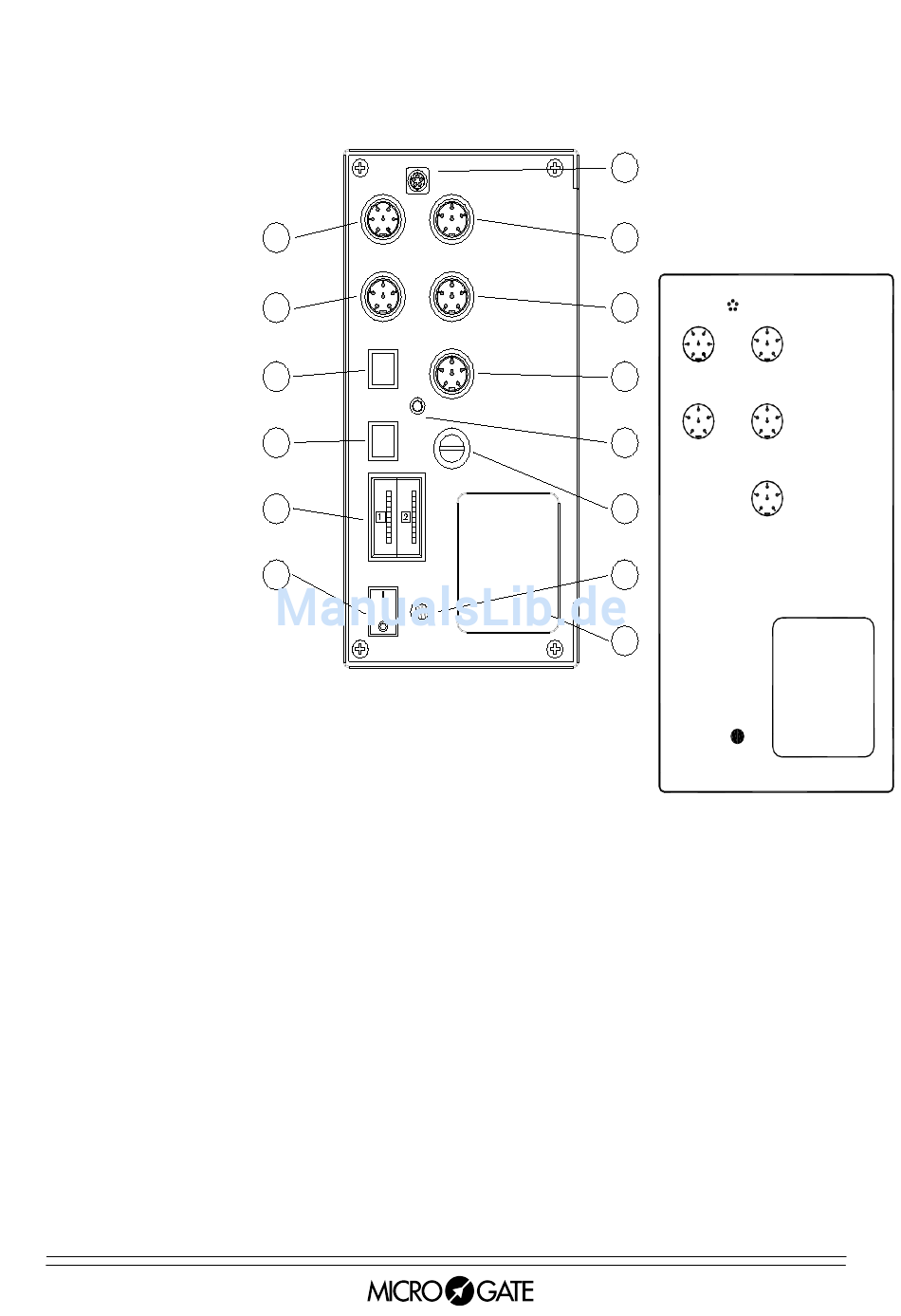

1.1
K
ONSOLE
1
5-poliger Nucletron-Anschluss FUNK für die Verbindung an das Linkgate-System
2
7-polige Amphenol-Steckvorrichtung
Laden der Akkus
3
6-polige Amphenol-Steckvorrichtung SELF-TIMING für die Verbindung von Self-Timing-
Systemen
4
6-polige Amphenol-Steckvorrichtung SERIAL 1 für den seriellen Eingang/Ausgang
5
6-polige Amphenol-Steckvorrichtung SERIAL 2 für den seriellen Ausgang
6
Grüner Schalter START STOP (MODIFY DISCHARGE/CHARGE) für folgende Funktionen:
•
Manuelle START- und STOP-Signale
•
Änderung der Werte in den Programmeinstellungen (für Schnelllauf gedrückt halten)
•
Auswahl des Entlade- und Ladevorgangs der Akkus
7
6-polige Amphenol-Steckvorrichtung START-STOP-LAP INPUTS für START-, STOP- und
LAP-Signal
8
Gelber Schalter LAP RESET (SETUP DIRECT CHARGE) für folgende Funktionen:
•
manuelle LAP-Signale und RESET der Anzeigetafel
•
Bestätigung der Programmeinstellungen
•
Auswahl der Schnellladung der Akkus
9
LED LOW BATTERY zur Anzeige des Ladezustands der Akkus
10
Drehschalter ADDRESS für die Adressierung der Zeilen und Drehschalter PROGRAM für
die Programmauswahl
11
Sicherung FUSE für die Spannungsversorgung
12
Schalter POWER für das Ein- und Ausschalten der Anzeigetafel
13
Lautsprecherbuchse
14
Hardwareprogrammerklärung
Bedienungsanleitung
RADIO
2
SUPPLY
SELF-TIMING
4
SERIAL 1
START
STOP
6
(MODIFY
DIRECT CH.)
LOW
START-STOP-LAP
BATT.
LAP
8
RESET
(SETUP
DISCH./CH.)
10
12
ADDRESS PROGRAM
SPEAKER
POWER
SUPPLY
SERIAL 2
INPUTS
FUSE
PROGRAMS
0 = NORMAL
1 = MEMORY PROGRAM
2 = CHRONOMETER
3 = SPEEDMETER
4 = COUNTDOWN
5 = CLOCK
6 = CLOCK & DATE
7 = CHRONOLAP
9 = TEST
10 = SELF TIMING
11 = SELF TIMING PARALLEL
für die externe Stromversorgung und zum
1
3
5
7
9
11
13
14
6
