Grossanzeigetafel uTAB und Self-Timing
1.4
M
ODULARES
1.4.1
µTAB Master und Slave
Es gibt zwei alphanummerische µTAB-Anzeigetafeln:
•
MASTER - die "intelligente" Anzeigetafel; bestehend aus einer seitlichen Konsole und einer
internen Elektronik; wird entweder einzeln oder in Systemen mit 2 oder mehreren Anzeigetafeln
verwendet.SLAVE - die "zusätzliche" Anzeigetafel; ohne Konsole; ist alleine nicht
funktionsfähig, sondern nur als Bestandteil in Systemen, die aus 2 oder mehreren
Anzeigetafeln bestehen. Z. B. eine Zeile, bestehend aus 45 Zeichen (5 Anzeigetafeln) wird aus
einem MASTER (erste Anzeigetafel links) und 4 SLAVES zusammengesetzt.
1.4.1.1
Anschluss µTAB MASTER an µTAB SLAVE
Mit µTAB können Sie bis zu 3 Anzeigetafeln (1 MASTER und 2 SLAVES) miteinander verbinden.
Dies gibt Ihnen die Möglichkeit, ohne Unterbrechung zwischen einer µTAB-Anzeigetafel und der
nächsten. Der MASTER "steuert" die SLAVES über einen DB25-Anschluss auf der rechten
Konsole (Vorderansicht).

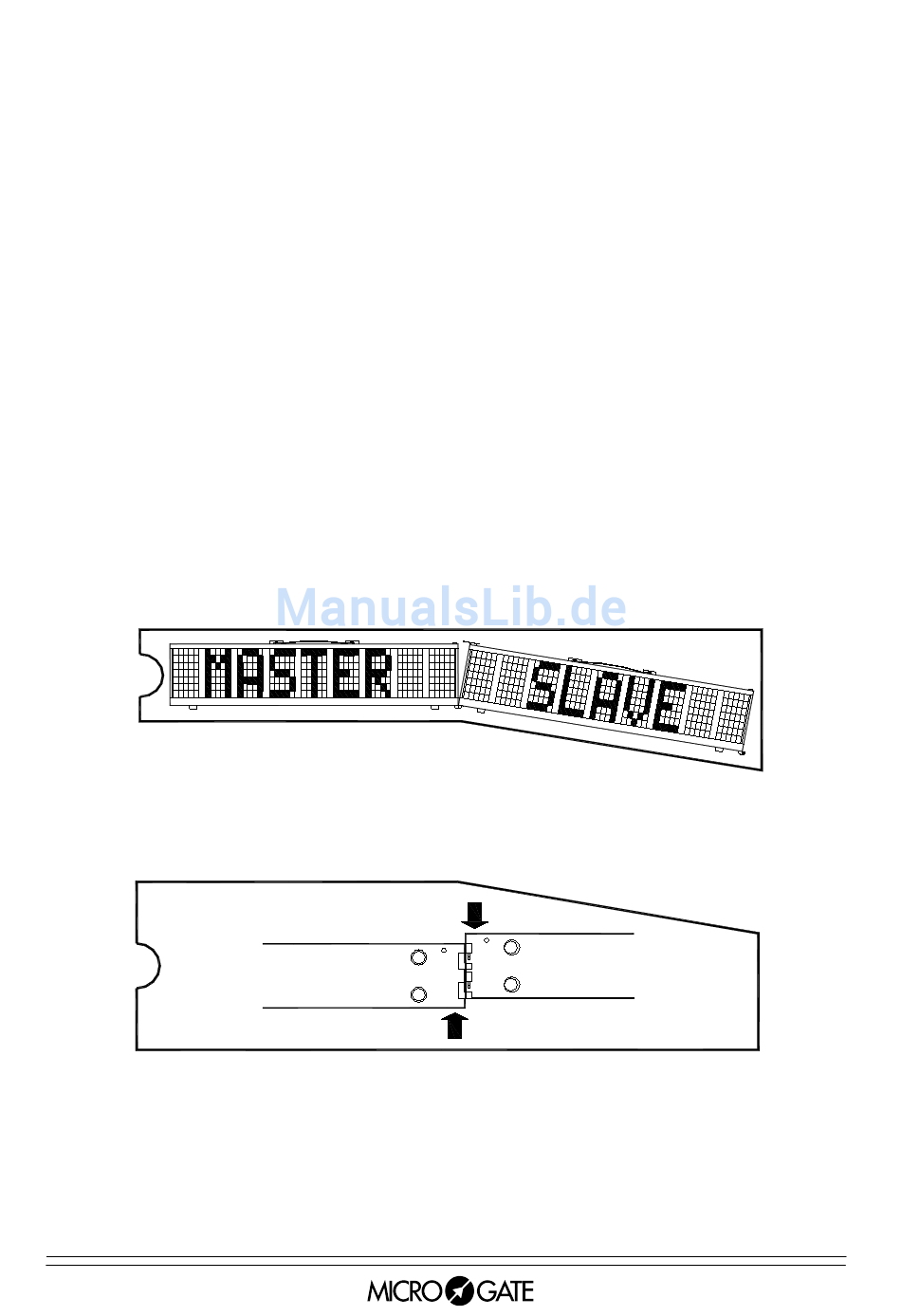

Im Folgenden wird dargestellt, wie µTAB MASTER und µTAB SLAVE miteinander verbunden
werden:
A
A. Halten Sie µTAB SLAVE leicht geneigt, damit sich die Stifte am Boden der Anzeigetafeln
besser einstecken lassen.
B
B. Richten Sie µTAB so aus, dass sich die Stifte am SLAVE leicht in die dafür vorgesehenen
Einsätze am MASTER einschieben lassen.
Bedienungsanleitung
S
YSTEM
FRONT VIEW
BOTTOM VIEW
10
