Im Beispiel Abbildung 1 wurden 2 µTAB MASTERS und 2 SLAVES eingesetzt, um den Namen
des Teilnehmers, seine Zieleinlaufsposition, seine Teilnehmernummer und seine Laufzeit
anzuzeigen.
1.4.1.3
µTAB MASTER als µTAB SLAVE Verwenden
µTAB ermöglicht Ihnen, mehrere MASTERS miteinander zu verbinden, wobei der erste MASTER
eben als Master funktioniert und die anderen als SLAVES. Auf diese Weise können Sie Zeilen
anzeigen, die aus mehr als 9 Zeichen bestehen:
PC - CHRONOMETER
SERIAL 1
SERIAL 2
Wie Sie anhand der Abbildung 2 sehen können, ist die Schnittstelle SERIAL 2 des ersten
MASTERS mit der Schnittstelle SERIAL 1 des nächsten verbunden; wenn Sie noch eine weitere
Anzeigetafel anschließen möchten, müssen Sie SERIAL 2 der zweiten Anzeigetafel an SERIAL 1
der dritten Großanzeige anschließen usw. Am Ende müssen Sie die Schnittstelle SERIAL 1 des
ersten MASTERS mit einen Steuergerät verbinden.
Es ist außerdem unerlässlich, den Wert "Column" (Spalte) der Anzeigetafeln einzustellen, um die
Position des ersten Zeichens einer jeden Anzeigetafel hinsichtlich des anzuzeigenden Strings
anzugeben: Geben Sie für die erste Anzeigetafel den Spaltenwert 0 ein (Defaultwert, siehe Kap.
2.1 Programm 0 (Normal) auf Seite 16), für die zweite "Column" 9, für die dritte "Column" 18, etc.
Der Einsatz von MASTER-Tafeln als SLAVES hat jedoch einen Nachteil: im Gegensatz zu einem
µTAB SLAVE kann ein MASTER nie direkt an den vorherigen MASTER angeschlossen werden.
Dadurch ist eine durchgängige Anzeige ohne Spalten zwischen den einzelnen Anzeigetafeln nicht
möglich.
Bedienungsanleitung
MASTER 1: ADDRESS 0
MASTER 2: ADDRESS 1
MASTER 1: COLUMN 0

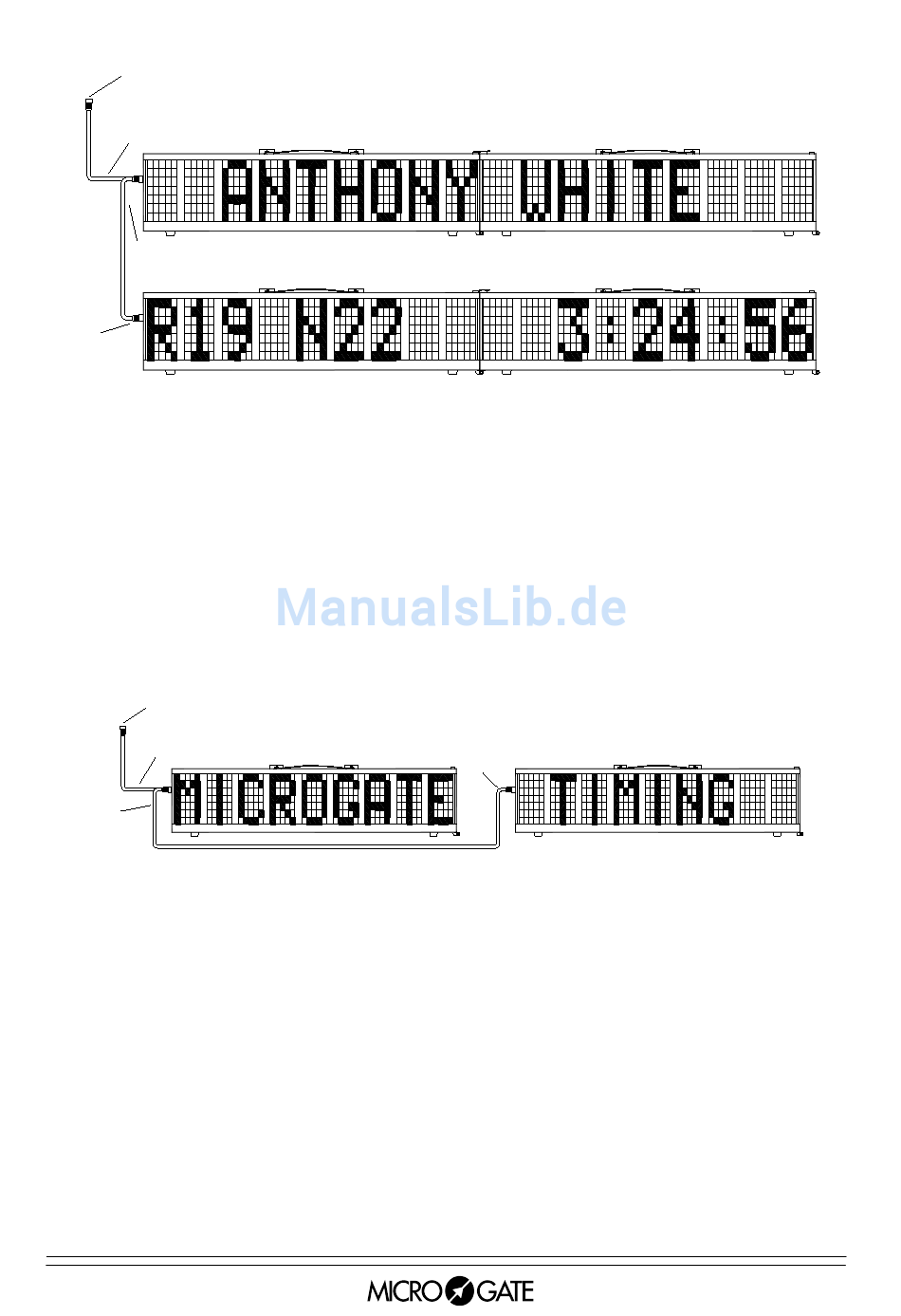

Abbildung 1
SERIAL 1
Abbildung 2
MASTER 2: COLUMN 9
