Beschreibung

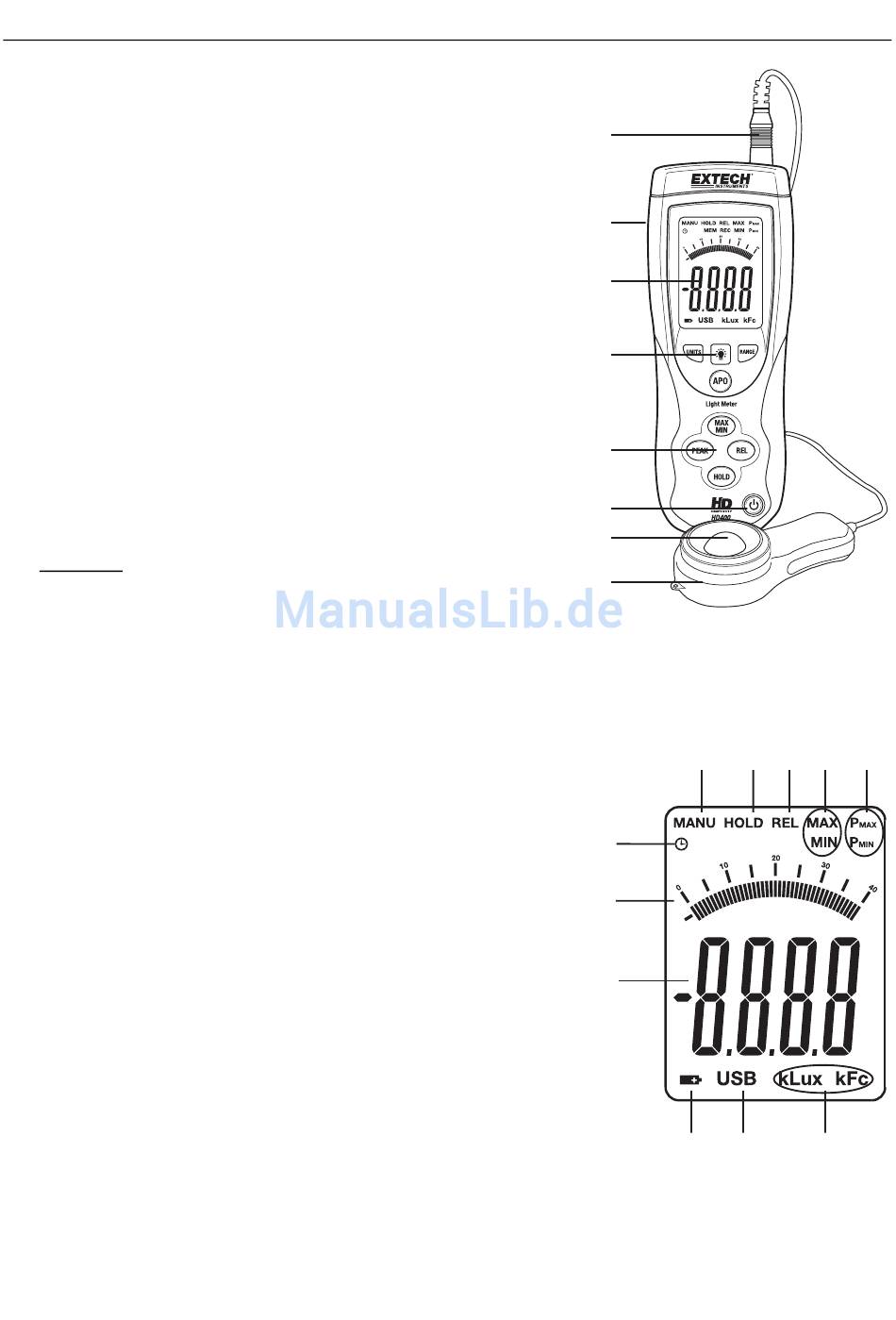

Beschreibung des Messgerätes
1.
Sensorkabelstecker, abgebildet verbunden mit der
Buchse des Messgerätes
2.
USB-Buchse für den PC-Anschluss (unter dem
Klappdeckel)
3.
LCD-Display
4.
Oberer Tastenbereich
5.
Unterer Tastenbereich
6.
Lichtauffanghaube des Sensors
7.
Sensorgehäuse (Schutzabdeckung nicht abgebildet)
8.
Ein- / Ausschalter
HINWEIS: Das Batteriefach, der Kippständer und der
Dreibeinadapter befinden sich auf der Rückseite des
Messgerätes und sind nicht abgebildet.
Beschreibung des Displays
1.
Digitale Messwertanzeige
2.
Messwertanzeige mit Balkendiagramm
3.
Symbol für aktivierte automatische Abschaltung
4.
Symbol MANU
5.
Symbol DATA HOLD
6.
Symbol des RELATIVE-Modus
7.
Modus für MAXIMUM- und MINIMUM-Anzeige
8.
Modus PEAK HOLD
9.
Symbol für niedrigen Batteriestand
10. Symbol für PC-Verbindung
11. Einheiten der Messwerte
1
2
3
4
5
8
6
7
3
2
1
3
5 6 7 8
4
9 10
11
HD400-de-DE_V2.5 4/15
