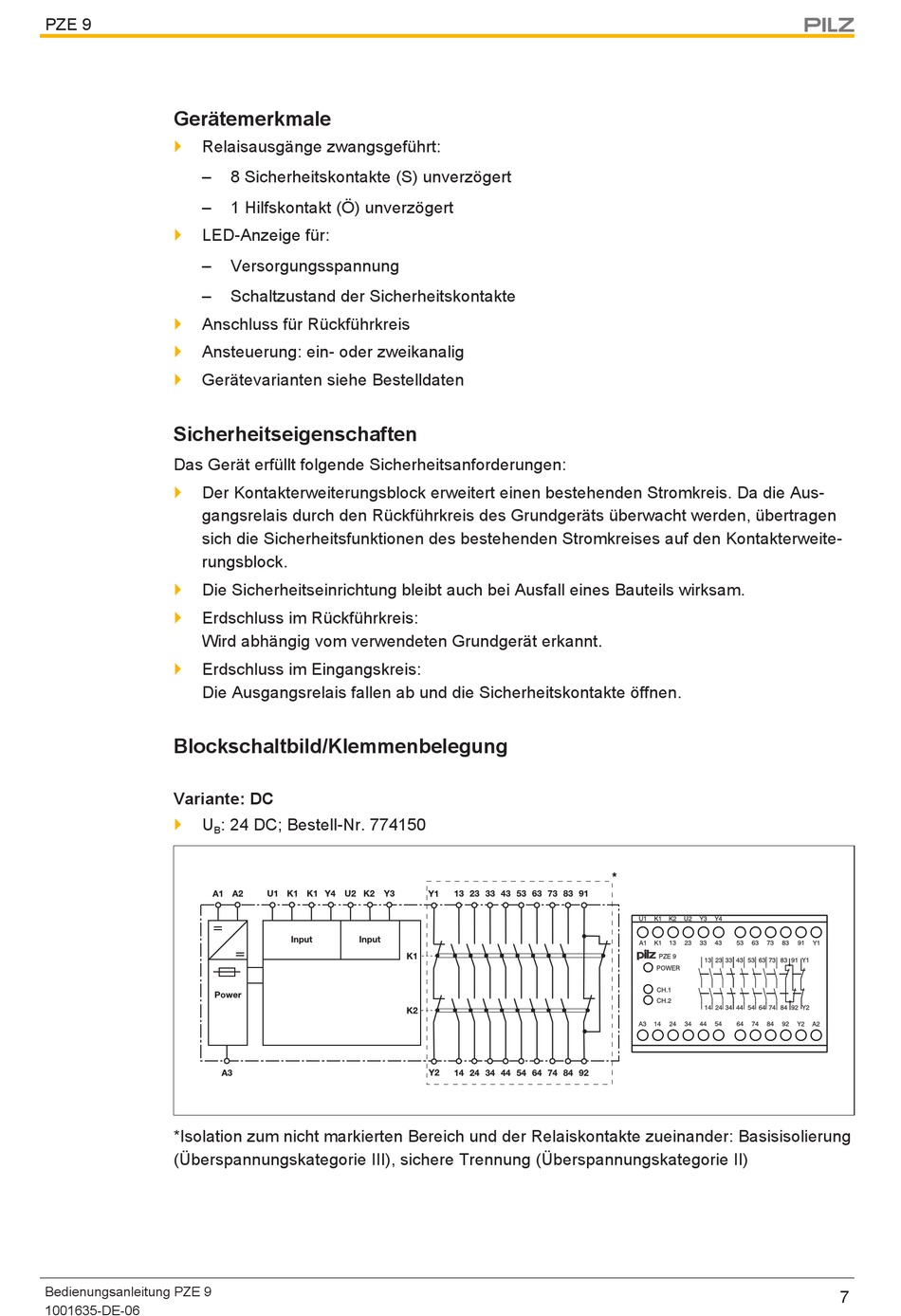

PZE 9
Gerätemerkmale
}
Relaisausgänge zwangsgeführt:
}
LED-Anzeige für:
}
Anschluss für Rückführkreis
}
Ansteuerung: ein- oder zweikanalig
}
Gerätevarianten siehe Bestelldaten

Sicherheitseigenschaften

Das Gerät erfüllt folgende Sicherheitsanforderungen:
}
Der Kontakterweiterungsblock erweitert einen bestehenden Stromkreis. Da die Aus-
gangsrelais durch den Rückführkreis des Grundgeräts überwacht werden, übertragen
sich die Sicherheitsfunktionen des bestehenden Stromkreises auf den Kontakterweite-
rungsblock.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Erdschluss im Rückführkreis:
Wird abhängig vom verwendeten Grundgerät erkannt.
}
Erdschluss im Eingangskreis:
Die Ausgangsrelais fallen ab und die Sicherheitskontakte öffnen.

Blockschaltbild/Klemmenbelegung

Variante: DC

}
U
B
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Bedienungsanleitung PZE 9
1001635-DE-06
8 Sicherheitskontakte (S) unverzögert
1 Hilfskontakt (Ö) unverzögert
Versorgungsspannung
Schaltzustand der Sicherheitskontakte
: 24 DC; Bestell-Nr. 774150
7
