PZE 9
}
Sicherheitsschaltgeräte
Bedienungsanleitung 1001635-DE-06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PZE 9

Inhaltszusammenfassung für Pilz PZE 9

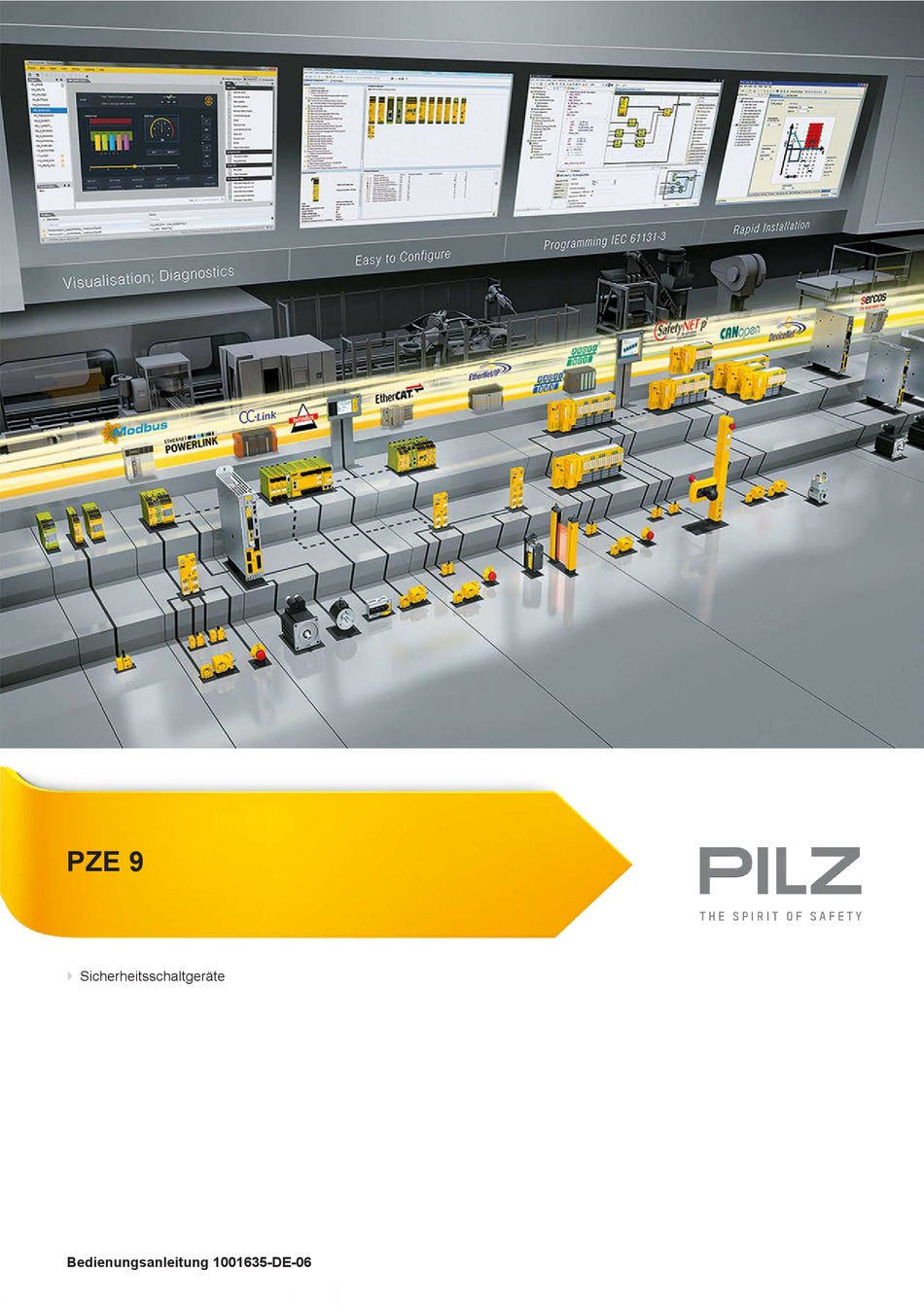

  • Seite 1 PZE 9 Sicherheitsschaltgeräte Bedienungsanleitung 1001635-DE-06...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Variante: DC Varianten: AC Funktionsbeschreibung Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 4: Einführung

    PZE 9 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PZE 9. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 5: Sicherheit

    Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Der Kontakterweiterungsblock PZE 9 erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1. Er dient als Erweiterungsgerät zur Kontaktverstärkung und Kontaktver- vielfältigung für ein Grundgerät. Grundgeräte sind alle Sicherheitsschaltgeräte mit Rückführkreis Sicherheitssteuerungen mit Rückführkreis...

  • Seite 6: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 7: Gerätemerkmale

    Wird abhängig vom verwendeten Grundgerät erkannt. Erdschluss im Eingangskreis: Die Ausgangsrelais fallen ab und die Sicherheitskontakte öffnen. Blockschaltbild/Klemmenbelegung Variante: DC : 24 DC; Bestell-Nr. 774150 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 8: Varianten: Ac

    *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Funktionsbeschreibung Der Kontakterweiterungsblock PZE 9 ist ein Zusatzgerät ohne Rückfallverzögerung. Er dient der Erweiterung eines Sicherheitsstromkreises. Der Kontakterweiterungsblock wird von einem Grundgerät (z. B. NOT-AUS-Schaltgerät) angesteuert. Nach Anlegen der Ver- sorgungsspannung leuchtet die LED "POWER".

  • Seite 9: Montage

    Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur- den. Bei 24 V DC-Geräten: Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1. Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 10: Betriebsbereitschaft Herstellen

    Grundgeräts, die den Rück- führkreis auswerten Betrieb WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 11: Statusanzeigen

    Fehlfunktion der Kontakte: Da der Kontaktblock mit einem Grundgerät verschaltet wird, ist bei verschweißten Kontakten nach Öffnen des Eingangskreises keine neue Aktivie- rung möglich. Leitungsunterbrechung, Kurz- oder Erdschluss (z. B. im Eingangskreis) Abmessungen in mm 75 (2.95") 90 (3.54") 87 (3.42") Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 12: Technische Daten

    10 Ohm 10 Ohm 10 Ohm Relaisausgänge 774140 774141 774142 Anzahl der Ausgangskon- takte Sicherheitskontakte (S) unverzögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 13 240 V AC G. P. bei Strom Spannung 24 V DC G. P. Resistive 24 V DC G. P. Resistive 24 V DC G. P. Resistive bei Strom Pilot Duty B300, R300 B300, R300 B300, R300 Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 14 Konv. therm. Strom bei 6 Kontakten 5,2 A 5,2 A 5,2 A Konv. therm. Strom bei 7 Kontakten 4,8 A 4,8 A 4,8 A Konv. therm. Strom bei 8 Kontakten 4,5 A 4,5 A 4,5 A Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 15 Temperaturbereich -40 - 85 °C -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 16 Aderendhülse oder mit 0,2 - 2,5 mm², 24 - 14 0,2 - 2,5 mm², 24 - 14 0,2 - 2,5 mm², 24 - 14 TWIN Aderendhülse Anzugsdrehmoment bei Schraubklemmen 0,6 Nm 0,6 Nm 0,6 Nm Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 17 – – 160 % Einschaltdauer 100 % 100 % 100 % Eingänge 774143 774148 774150 Anzahl Spannung an Eingangskreis DC 24 V 24 V 24 V Strom an Eingangskreis DC 40 mA 40 mA 40 mA Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 18 Max. Strom Max. Leistung 2000 VA 2000 VA 2000 VA DC1 bei 24 V 24 V 24 V Min. Strom 0,01 A 0,01 A 0,01 A Max. Strom Max. Leistung 200 W 200 W 200 W Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 19 EN 60947-5-1 EN 60947-5-1 Max. Schmelzintegral 240 A²s 240 A²s 240 A²s Schmelzsicherung flink 10 A 10 A 10 A Schmelzsicherung trä- Schmelzsicherung gG 10 A 10 A 10 A Sicherungsautomat 24V AC/DC, Charakte- ristik B/C Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 20 5,7 A – Konv. therm. Strom bei 6 Kontakten 5,2 A 5,2 A – Konv. therm. Strom bei 7 Kontakten 4,8 A 4,8 A – Konv. therm. Strom bei 8 Kontakten 4,5 A 4,5 A – Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 21 Konv. therm. Strom bei 5 Kontakten – Konv. therm. Strom bei 6 Kontakten – Konv. therm. Strom bei 7 Kontakten 4,8 A 4,8 A – Konv. therm. Strom bei 8 Kontakten 4,5 A 4,5 A – Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 22 Temperaturbereich -40 - 85 °C -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Bedienungsanleitung PZE 9 1001635-DE-06...
  • Seite 23 Schraubklemmen 0,6 Nm 0,6 Nm 0,6 Nm Abmessungen Höhe 87 mm 87 mm 87 mm Breite 90 mm 90 mm 90 mm Tiefe 121 mm 121 mm 121 mm Gewicht 600 g 600 g 450 g Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 24: Sicherheitstechnische Kennzahlen

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 25: Lebensdauerkurve

    PZE 9 48 V AC Schraubklemmen 774 142 PZE 9 110 - 120 V AC Schraubklemmen 774 143 PZE 9 230 - 240 V AC Schraubklemmen 774 148 PZE 9 24 V DC Schraubklemmen 774 150 Bedienungsanleitung PZE 9 1001635-DE-06...

  • Seite 26: Eg-Konformitätserklärung

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PZE 9...

  • Seite 27: Rückseite

    Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
