Inhaltszusammenfassung für Pilz PZE X4VP4
- Seite 1 PZE X4VP4 Sicherheitsschaltgeräte Bedienungsanleitung 1003205-DE-08...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 4: Einführung
PZE X4VP4 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PZE X4VP4. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Der Kontakterweiterungsblock PZE X4VP4 erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1. Er dient als Erweiterungsgerät zur Kontaktverstärkung und Kontaktvervielfältigung für ein Grundgerät. Grundgeräte sind alle Sicherheitsschaltgeräte mit Rückführkreis. -
Seite 6: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 7: Gerätemerkmale
Erdschluss im Rückführkreis: Wird abhängig vom verwendeten Grundgerät erkannt. Erdschluss im Eingangskreis: Die Ausgangsrelais fallen ab und die Sicherheitskontakte öffnen. Blockschaltbild/Klemmenbelegung Delay *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 8: Funktionsbeschreibung

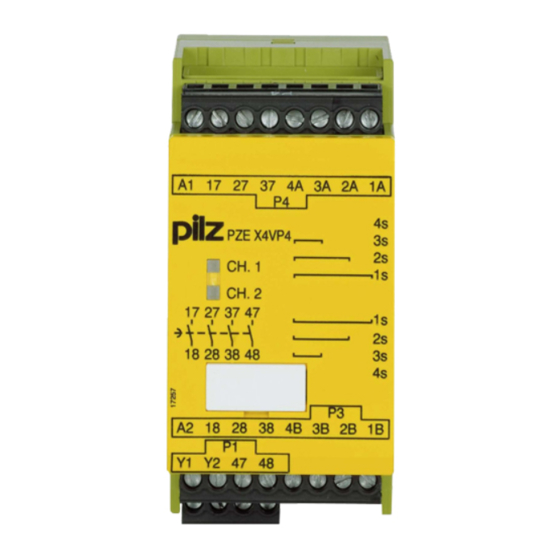

PZE X4VP4 Funktionsbeschreibung Der Kontakterweiterungsblock PZE X4VP4 ist ein Zusatzgerät mit einstellbarer Rückfallver- zögerung und dient der Erweiterung eines Sicherheitsstromkreises. Der Kontakterweite- rungsblock wird von einem Grundgerät (z. B. NOT-AUS-Schaltgerät) angesteuert. Funktionsablauf nach Schließen des Eingangskreises (z. B. Sicherheitskontakte des Grundgeräts sind geschlossen):... -
Seite 9: Betriebsbereitschaft Herstellen
Betriebsbereitschaft herstellen Versorgungsspannung 24 V DC Eingangskreis Einkanalig Zweikanalig Grundgerät: 24 V DC Sicherheitsschaltgerät PNOZ X Ansteuerung durch Sicherheits- kontakte Grundgerät: Sicherheitsschalt- Rückführkreis gerät PNOZ X Y1 und Y2 sind Eingänge des Grundgeräts, die den Rückführ- kreis auswerten Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 10: Betrieb
Das Gerät kann aus Sicherheitsgründen bei folgenden Fehlern nicht gestartet werden: Fehlfunktion der Kontakte: Da der Kontaktblock mit einem Grundgerät verschaltet wird, ist bei verschweißten Kontakten nach Öffnen des Eingangskreises keine neue Aktivie- rung möglich. Leitungsunterbrechung, Kurz- oder Erdschluss (z. B. im Eingangskreis) Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 11: Abmessungen In Mm
Impulsdauer A1 180 ms 180 ms Eingänge 777586 787586 Anzahl Spannung an Eingangskreis DC 24 V 24 V Strom an Eingangskreis DC 70 mA 70 mA Max. Gesamtleitungswiderstand Rlmax Einkanalig bei UB DC 30 Ohm 30 Ohm Bedienungsanleitung PZE X4VP4 1003205-DE-08... - Seite 12 Max. Schmelzintegral 100 A²s 100 A²s Schmelzsicherung flink Schmelzsicherung träge Schmelzsicherung gG Sicherungsautomat 24 V AC/ DC, Charakteristik B/C Konventioneller thermischer Strom 5 A Kontaktmaterial AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Bedienungsanleitung PZE X4VP4 1003205-DE-08...
- Seite 13 Lebensdauer mechanisch Material Unterseite PPO UL 94 V0 PPO UL 94 V0 ABS UL 94 V0 ABS UL 94 V0 Front Oberseite PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Federkraftklemme steckbar steckbar Befestigungsart Bedienungsanleitung PZE X4VP4 1003205-DE-08...
-
Seite 14: Sicherheitstechnische Kennzahlen
2008 2008 2008 Kategorie [Jahr] Sicherheits- kontakte verzögert <30 s PL d Cat. 3 SIL CL 2 2,48E-09 SIL 2 1,47E-05 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 15: Ergänzende Daten
Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Lebensdauerkurve Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be- lastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Schaltspielzahl x 1000 Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 16: Steckbare Klemmen Abziehen
Klemmen nicht an den Kabeln abziehen! Bestelldaten Bestell- Merkmale Anschlussart PZE X4VP4 24 V DC Schraubklemmen, steck- 777586 tv: 1 - 4 s, einstellbar PZE X4VP4 C 24 V DC Federkraftklemmen, steck- 787586 tv: 1 - 4 s, einstellbar Bedienungsanleitung PZE X4VP4 1003205-DE-08... -
Seite 17: Eg-Konformitätserklärung
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PZE X4VP4... -
Seite 18: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 Österreich +55 11 97569-2804 Kanada Europa +43 1 7986263-0 Belgien, Luxemburg Schweiz +1 888-315-PILZ (315-7459) Mexiko +41 62 88979-30...
