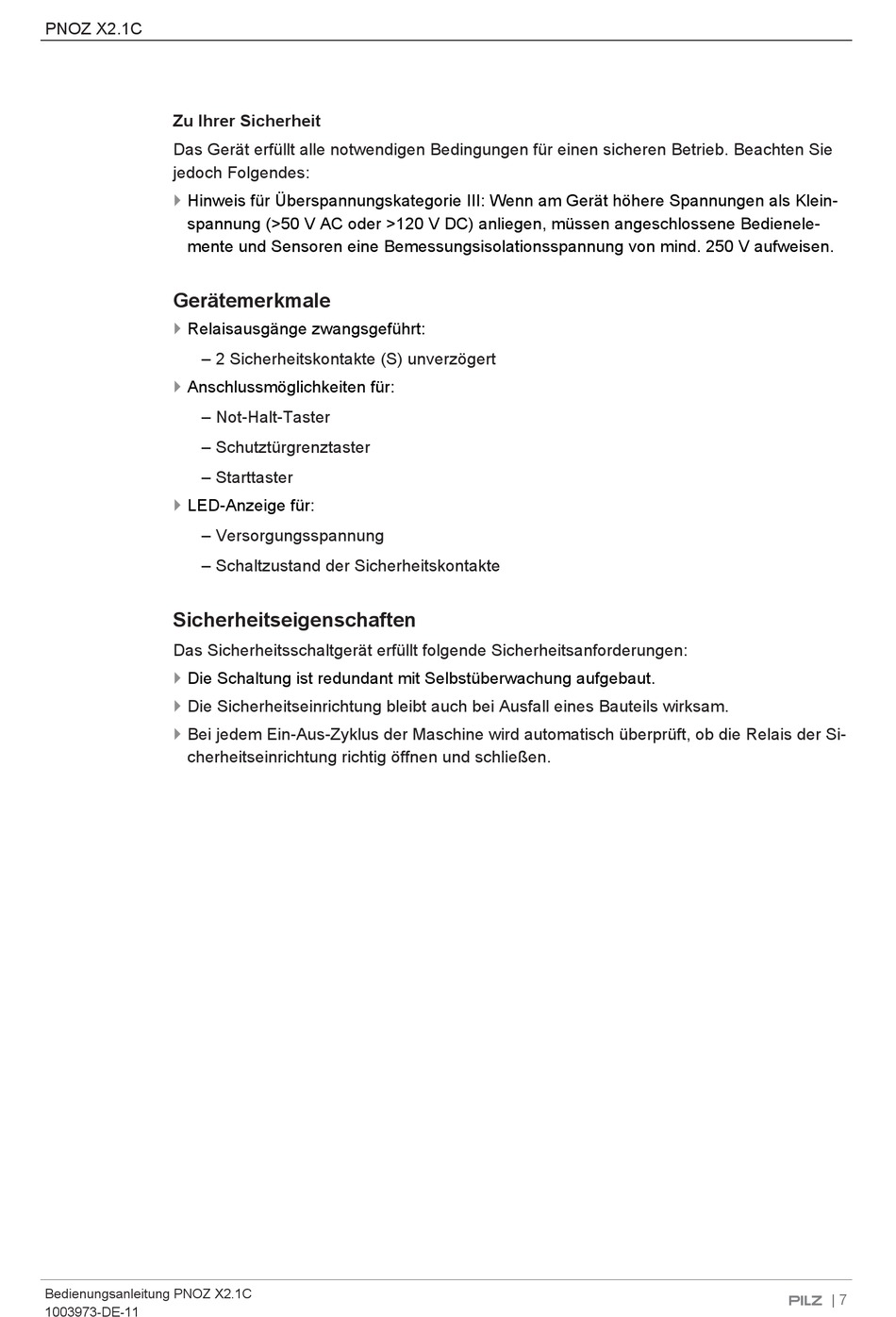

PNOZ X2.1C

Zu Ihrer Sicherheit

Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie
jedoch Folgendes:
}
Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein-
spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele-
mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen.
Gerätemerkmale
} Relaisausgänge zwangsgeführt:
– 2 Sicherheitskontakte (S) unverzögert
}
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
}
LED-Anzeige für:
– Versorgungsspannung
– Schaltzustand der Sicherheitskontakte

Sicherheitseigenschaften

Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen:
} Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si-
cherheitseinrichtung richtig öffnen und schließen.
Bedienungsanleitung PNOZ X2.1C
1003973-DE-11
| 7
