6.2.1 Einstellen des Ejektorventils

Das in die Stopfenöffnung (V) eingeschraubte
Ejektorventil verfügt über zwei Einstellpositionen.
Die Einstellung erfolgt durch Drehen nach links oder
nach rechts. Siehe Abb. 4.

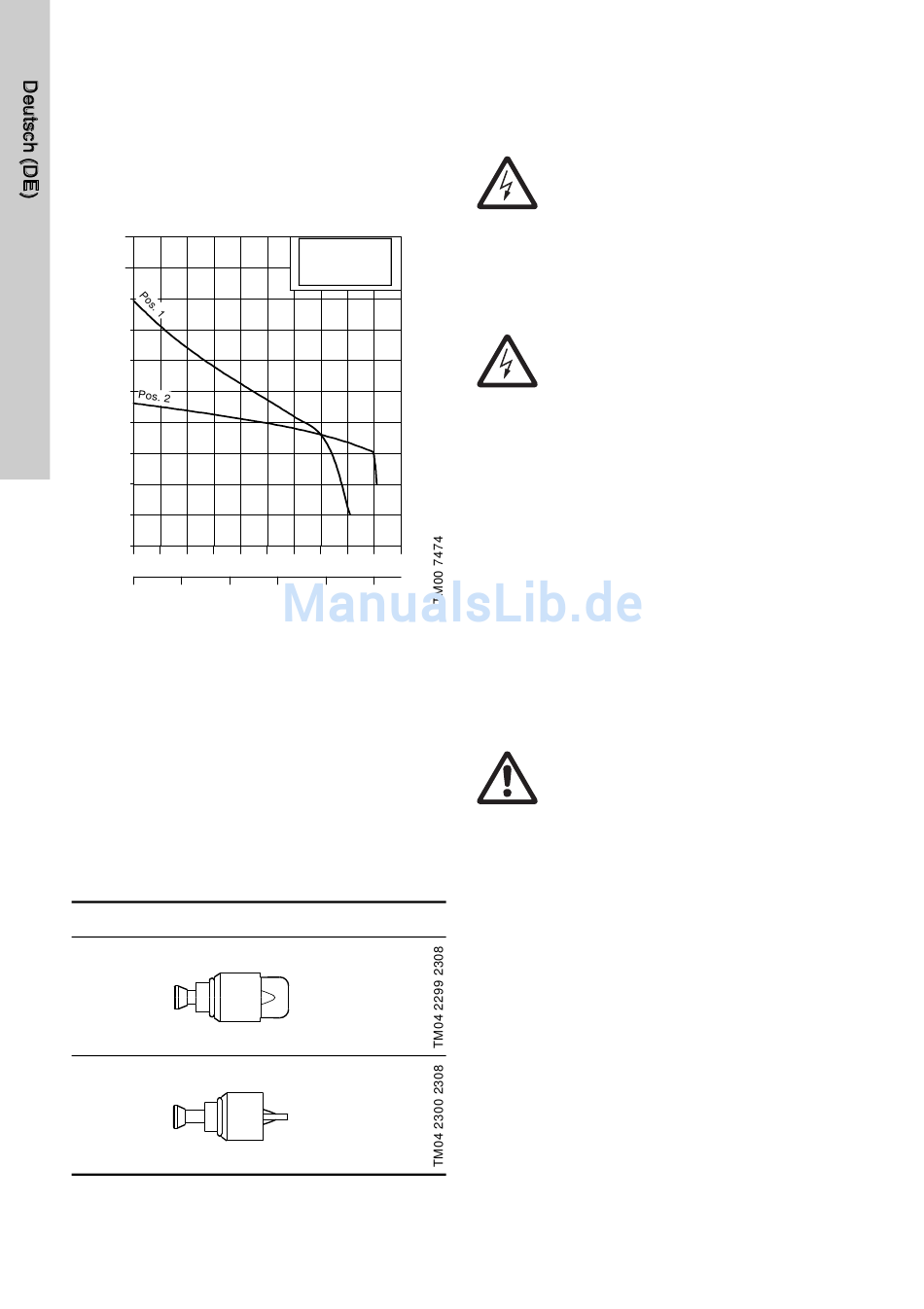

Abb. 3 zeigt anhand eines Beispiels, welchen
Einfluss die Einstellung des Ejektorventils auf die
QH-Kennlinie hat.
H
[m]
45
40
35
30
25
20
15
10
5
0
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 Q [m³/h]
0.00 0.25 0.50
Abb. 3 QH-Kennlinie in Abhängigkeit der
Einstellposition des Ejektorventils
Position "1"
Das Ejektorventil nach links drehen (herausdrehen).
Die Position "1" ist zu wählen, wenn die Saugleitung
leer ist und die Pumpe ansaugen soll.
Die Position "1" ist auch zu wählen, wenn eine kleine
Wassermenge und ein hoher Druck benötigt werden.
Position "2"
Das Ejektorventil nach rechts drehen (hineindrehen).
Die Position "2" ist zu wählen, wenn der Ansaugvor-
gang beendet ist und eine große Wassermenge und
ein geringer Druck benötigt werden.
Position Ejektorventil
1
2
Abb. 4 Einstellpositionen des Ejektorventils
46
JP 5
ISO 9906 Annex A
0.75 1.00 Q [l/s]
Drehrichtung
links
(heraus)
rechts
(hinein)

7. Elektrischer Anschluss

Der elektrische Anschluss ist in Übereinstimmung
mit den örtlichen Vorschriften vorzunehmen.
Warnung
Während der elektrischen Anschluss-
arbeiten muss sichergestellt sein, dass
die Spannungsversorgung nicht verse-
hentlich eingeschaltet werden kann.
Warnung
Die Pumpe ist an einen externen Netz-
schalter mit einer allpoligen Kontakt-
öffnungsweite von mindestens 3 mm
an allen Polen anzuschließen.
Aus Sicherheitsgründen ist die Pumpe
ausschließlich an eine geerdete Steck-
dose anzuschließen.
Bei einer Festinstallation wird empfoh-
len, die elektrische Installation mit
einem FI-Schutzschalter mit einem
Auslösestrom von 30 mA auszurüsten.
Die Einphasenmotoren sind mit einem Thermo-
schalter ausgestattet und benötigen keinen
zusätzlichen Motorschutz.
Die Drehstrommotoren sind in Übereinstimmung mit
den geltenden Vorschriften an einen Hauptschalter
und an einen externen Motorschutzschalter anzu-
schließen.
Der elektrische Anschluss ist gemäß dem im
Klemmenkastendeckel befindlichen Schaltplan vor-
zunehmen.
7.1 Prüfen der Drehrichtung
(nur bei Drehstrommotoren)
Warnung
Die Pumpe ist vor dem Einschalten mit
dem Fördermedium zu füllen.
Die richtige Drehrichtung wird durch Pfeile auf der
Lüfterabdeckung des Motors angezeigt.
Bei falscher Drehrichtung die Spannungsversorgung
abschalten und zwei der eingehenden Netzleiter
tauschen.
