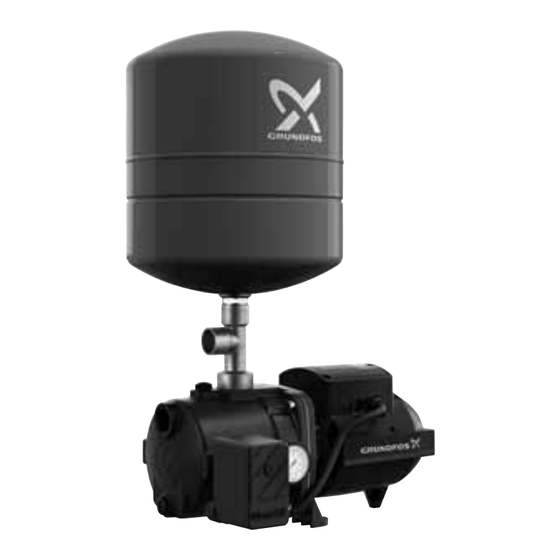

- Seite 1 GRUNDFOS ANLEITUNG JPA, JPC, JPD PT Pumps and boosters Montage- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Lesen Sie vor der Installation das vorlie- Diese Montage- und Betriebsanleitung betrifft die gende Dokument sowie die Kurzanleitung JPC-, JPA- und JPD-Pumpen von Grundfos. sorgfältig durch. Die Installation und der Die Abschnitte 1-3 enthalten Informationen, die für Betrieb müssen nach den örtlichen Vor-... -
Seite 3: Produktinstallation
2. Produktinstallation Der zu den Warnsymbolen GEFAHR, WARNUNG und VORSICHT gehörende Text ist folgendermaßen strukturiert: Beachten Sie die örtlich geltenden Grenz- werte für das manuelle Heben und Bewe- SIGNALWORT gen von Gegenständen. Beschreibung der Gefahr Folgen bei Nichtbeachtung des Warnhin- VORSICHT weises. -
Seite 4: Aufstellungsort
2.2 Aufstellungsort 2.3 Montage Installieren Sie die Pumpe an einem gut belüfteten 2.3.1 Positionieren des Produkts Ort, an dem sie vor Regen, Schnee und direktem Installieren Sie die Pumpe in waagerechter Position. Sonnenlicht geschützt ist. Die Umgebungstempera- Bauen Sie die Pumpe spannungsfrei ein. tur darf 35 bzw. -
Seite 5: Installieren Einer Jpd In Einem Tiefen
2.3.2 Rohranschluss 2.3.3 Installieren einer JPD in einem tiefen Brunnen Der Innendurchmesser der Rohre darf nie- Bei der JPD muss der Ejektor im Brunnen installiert mals kleiner sein als derjenige der Öffnun- werden. Das bedeutet, dass beide Leitungen für die gen an der Pumpe. -
Seite 6: Elektrischer Anschluss
2.4 Elektrischer Anschluss GEFAHR Führen Sie den elektrischen Anschluss in Überein- Stromschlag stimmung mit den örtlich geltenden Vorschriften aus. Tod oder ernsthafte Personenschäden Vergewissern Sie sich, dass die Versorgungsspan- - Netzkabel ohne Stecker müssen gemäß nung und die Frequenz den auf dem Typenschild den örtlich geltenden Vorschriften an angegebenen Werten entsprechen und dass eine eine Trennvorrichtung angeschlossen... -
Seite 7: Inbetriebnahme Des Produkts
3. Inbetriebnahme des Produkts Starten Sie die Pumpe erst dann, wenn sie WARNUNG vollständig befüllt wurde. Brennbarer Stoff Tod oder ernsthafte Personenschäden - Verwenden Sie die Pumpe niemals zum Die Pumpe darf nicht häufiger als 20 Mal Fördern brennbarer Medien wie zum pro Stunde eingeschaltet werden. -
Seite 8: Einlaufzeit Der Gleitringdichtung
JPA-Pumpe und einen Leckagestrom zu rechnen ist, der aus der Wellen- Grundfos Pressure Manager (Version PM 1) umfas- dichtung austritt. sen. Um die Anzahl der Ein- und Abschaltungen zu reduzieren, kann ein externer Behälter installiert Nach der ersten Inbetriebnahme der Pumpe oder werden. -
Seite 9: Jpd Pt
Wasserversorgung von Bauernhöfen. pmax : 0.6/6 Mpa/bar Tmax: 35ºC Q&H performed with Ejector E25 & suction depth 9m PCS 00084.01 04-6292.2.41 LSPr-002-IDN Made in China by Grundfos NPB 119-116-111053 Abb. 16 Typenschild, JPD Pos. Beschreibung Pumpentyp Produktnummer Volllaststrom Fabrik und Herstellungsdatum Abb. -
Seite 10: Servicearbeiten Am Produkt
5. Servicearbeiten am Produkt 5.1 Wartung des Produkts Im Normalbetrieb erfordert die Pumpe keine spezi- elle Wartung. 5.1.1 Sicherheitsanweisungen und -anforderungen GEFAHR Stromschlag Tod oder ernsthafte Personenschäden - Ein beschädigtes Stromkabel darf nur vom Hersteller, von einer von ihm aner- kannten Reparaturwerkstatt oder von autorisiertem Fachpersonal mit entspre- chender Qualifikation ausgetauscht... -
Seite 11: Störungsübersicht
6. Störungsübersicht GEFAHR Stromschlag Tod oder schwere Personenschäden - Schalten Sie die Stromversorgung ab, bevor Sie Arbeiten am Produkt begin- nen. Stellen Sie sicher, dass die Strom- versorgung nicht versehentlich wieder eingeschaltet werden kann. Störung Ursache Abhilfe Die Pumpe läuft Stromausfall. -
Seite 12: Technische Daten
7. Technische Daten Maximale Förderhöhe Maximale Umgebungstemperatur Pumpentyp 35 oder 55 °C. Siehe Typenschild. JPA 3-42 / JPA 3-42 PT-H Medientemperatur JPA 4-47 / JPA 4-47 PT-H / Einsatz in Wohngebäuden: 0-35 °C oder 0-60 °C. JPA 4-47 PT-V Siehe Typenschild. JPA 4-54 / JPA 4-54 PT-H / Sonstige Anwendungen: 0-40 °C. -
Seite 13: Entsorgung Des Produkts
1. Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an eine Grundfos-Niederlassung oder eine von Grundfos anerkannte Servicewerkstatt in Ihrer Nähe. Siehe auch die Informationen zur Entsorgung auf www.grundfos.de. - Seite 14 Argentina China Hong Kong Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Pumps (Hong Kong) Ltd. Ruta Panamericana km. 37.500 Centro 10F The Hub, No. 33 Suhong Road Unit 1, Ground floor Industrial Garin Minhang District Siu Wai Industrial Centre 1619 Garín Pcia.
