VEVOR BT-RTR08-DCG Bedienungsanleitung Seite 35

INSTALLATIONSANLEITUNG

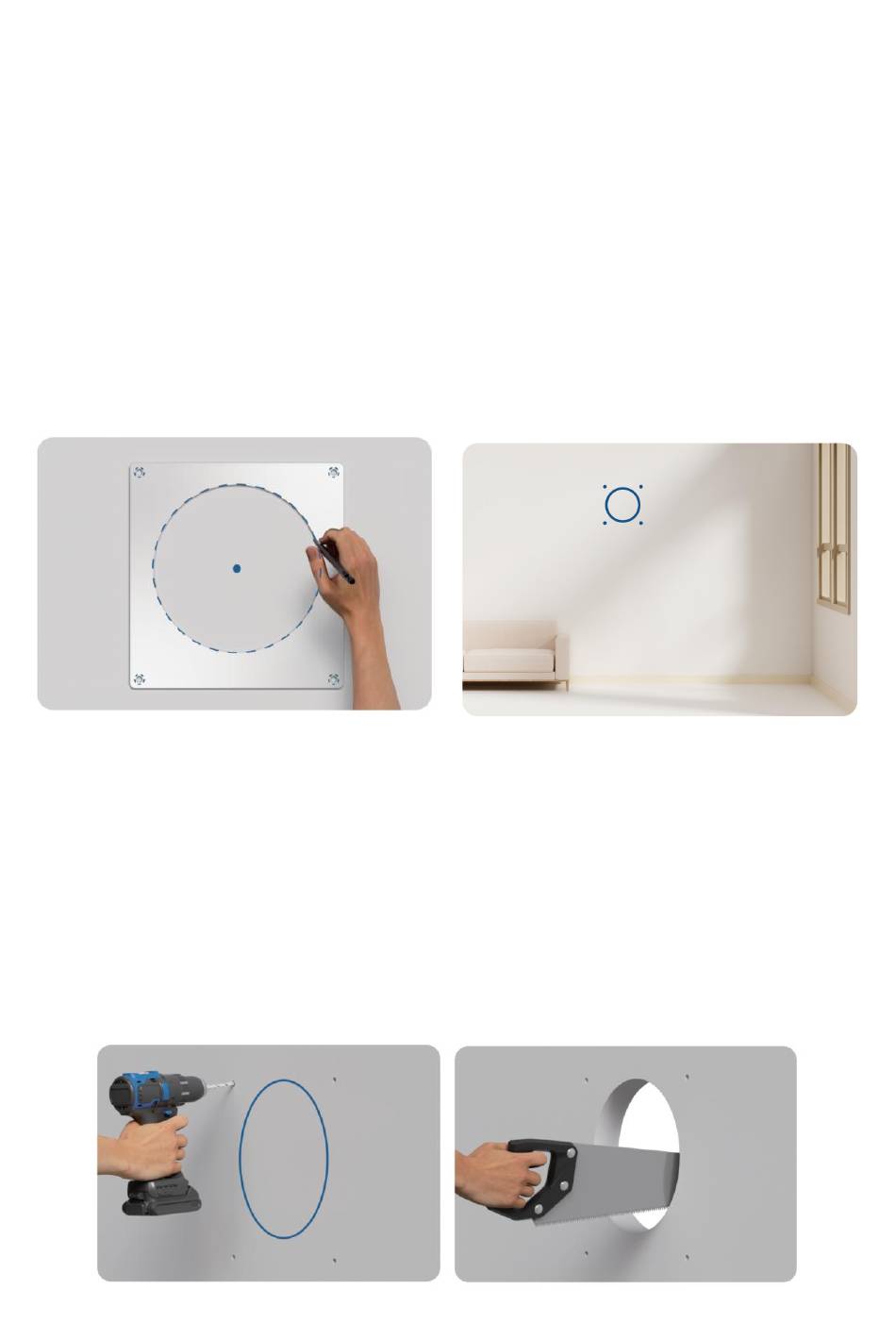

SCHRITT 1
Wählen Sie einen Montageort ohne Hindernisse (z. B. Bolzen,
Wasserleitungen,
Stromkabel usw.). Stellen Sie sicher, dass die Wand 8,9 bis 15,8 cm dick
ist.
Platzieren Sie die Schablone der Frontplatte über dem Mittelpunkt und
markieren Sie dann die Befestigungspunkte und den kreisförmigen Umriss.
Achten Sie vor dem Öffnen der Öffnung auf die Einbaulage des Produktes
und den Anschlussabstand des Netzteils.
SCHRITT 2
Bohren Sie die Befestigungslöcher in die Wand. Verwenden Sie eine Säge
oder ein anderes Werkzeug, um das mittlere Loch zu öffnen und
sicherzustellen, dass es kreisförmig ist.
Wir empfehlen, dass der Innendurchmesser der vier kleinen Löcher an der
Außenseite 6 mm beträgt. Der Innendurchmesser des mittleren Lochs
beträgt 2,09 mm . Wir empfehlen, das mittlere Loch durch die gesamte
Wand und in den angrenzenden Raum zu bohren.
- 6 -
